Vertikaalne kohapealne kaldemõõturi süsteem JMQJ-7915ATS

Üldine tooteteave

Toote äritingimused

Kirjeldus

Sissejuhatus:

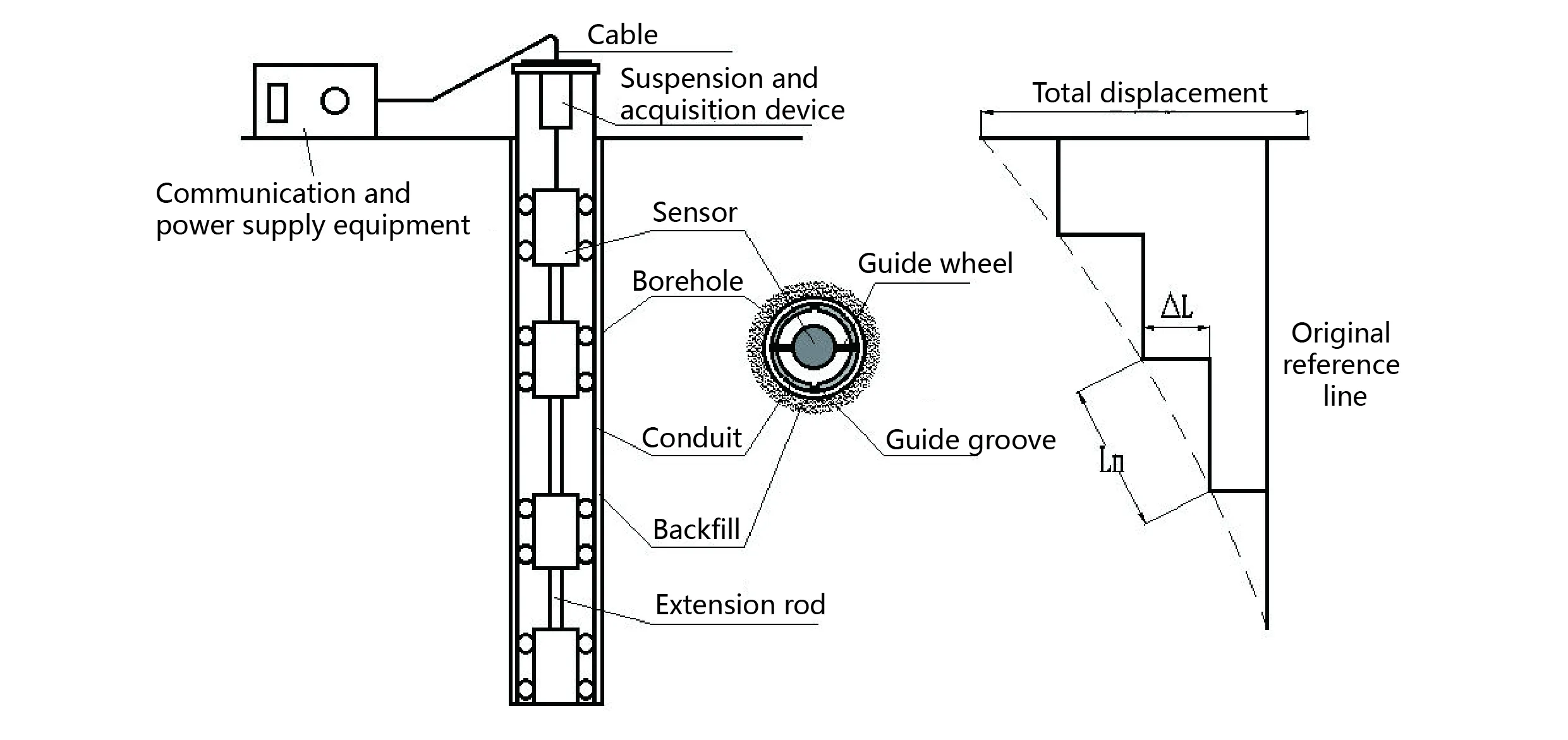

Vertical In-Place kaldemõõturi süsteem koosneb kahest osast: mitme punktiga tandem vertikaalse kaldenurga mõõturi stringist ja düüsi omandamise moodulist. Mitmepunktiline tandem-sügavnihkemõõtur põhineb mitme massiivi MEMS-i kaldeanduri konstruktsioonil, mis ühendab ühe kaabli kaudu elektriliselt mitu vertikaalset kohapealse kaldemõõturi stringi ava sees. Andmemoodulit kasutatakse mitmepunktilise vertikaalse kaldemõõturi stringi mõõtmisandmete kogumiseks ja andmete üleslaadimiseks juhtmega või juhtmevabalt.

Toote omadused:

1. Vertikaalne kohapealne kaldemõõturi süsteem põhineb 3D-MEMS-i kiirendusanduri tehnoloogial ja automaatsel temperatuurikompensatsiooni tehnoloogial, mis vähendab tõhusalt temperatuuri triivi ja toiteallika pulsatsiooni mõju.

2. Multi-Point-seeria - ühendatud vertikaalne paigalseisev instrumendi kereosa survevaluprotsessi osa, väike ja kerge, läbi kaabli, et saavutada kõigi mõõteavas olevate andurite elektriühendus, kõik mõõteavas olevad andurid saab jagada kuni 4 rühma, iga rühm on sõltumatu side, ei sega üksteist

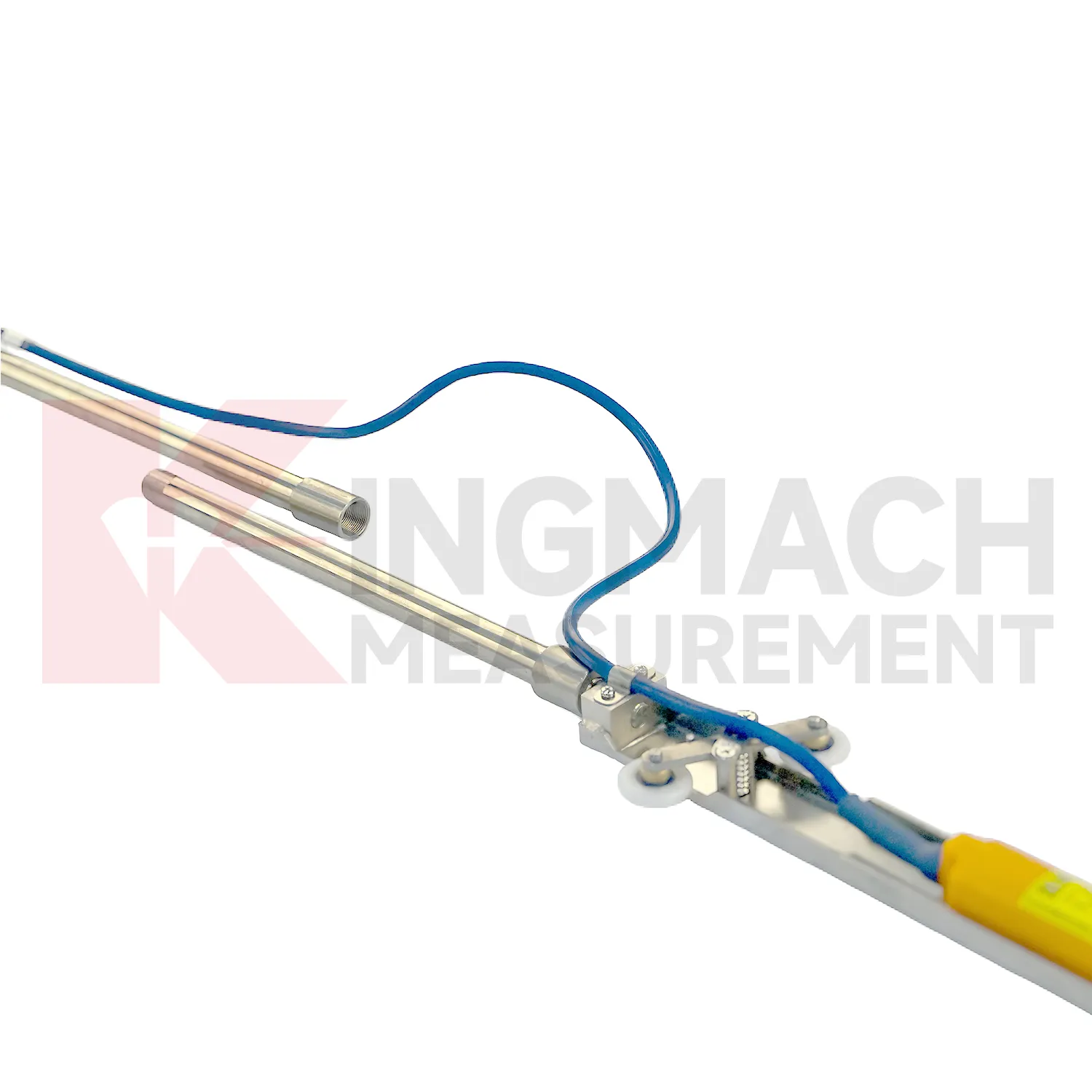

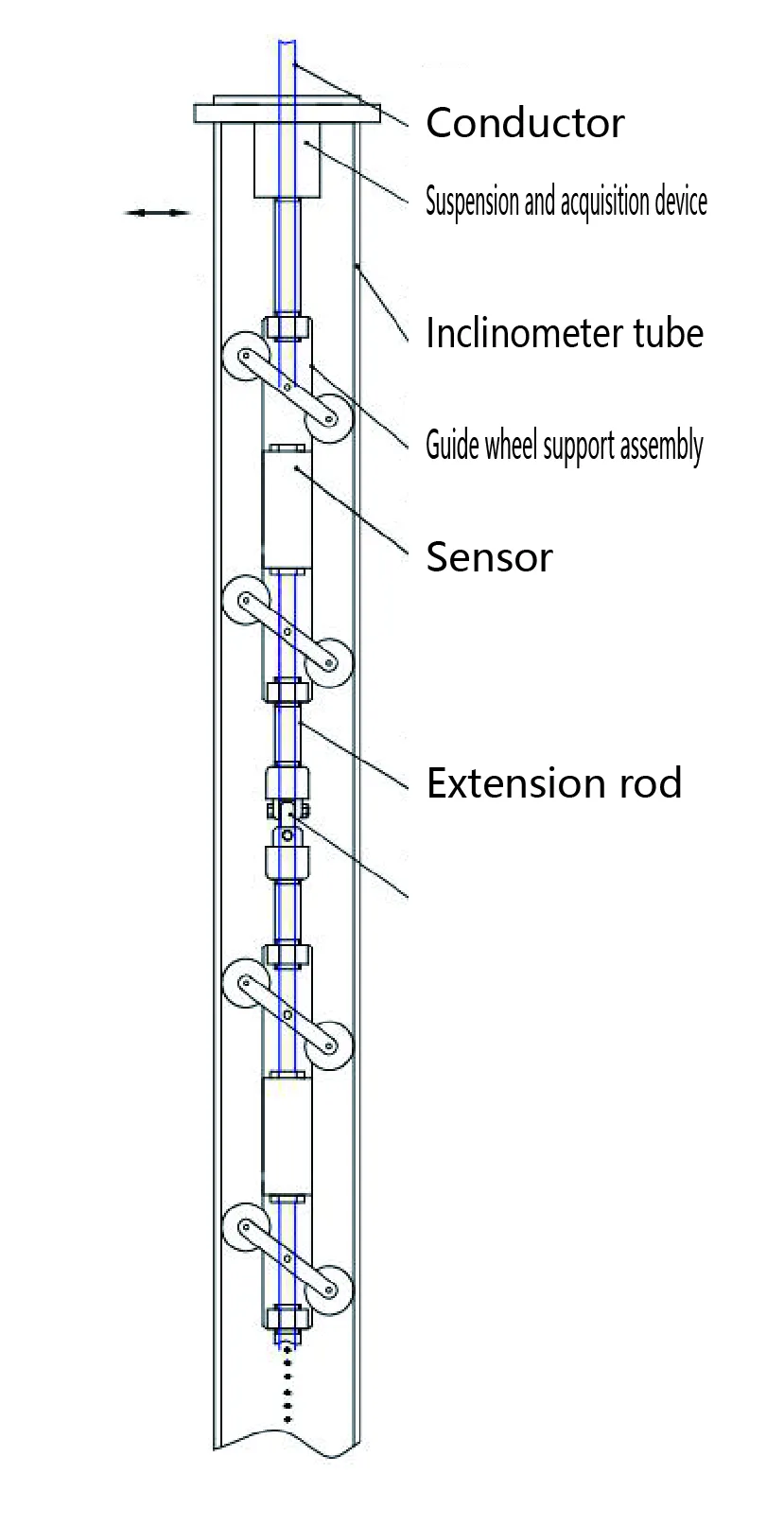

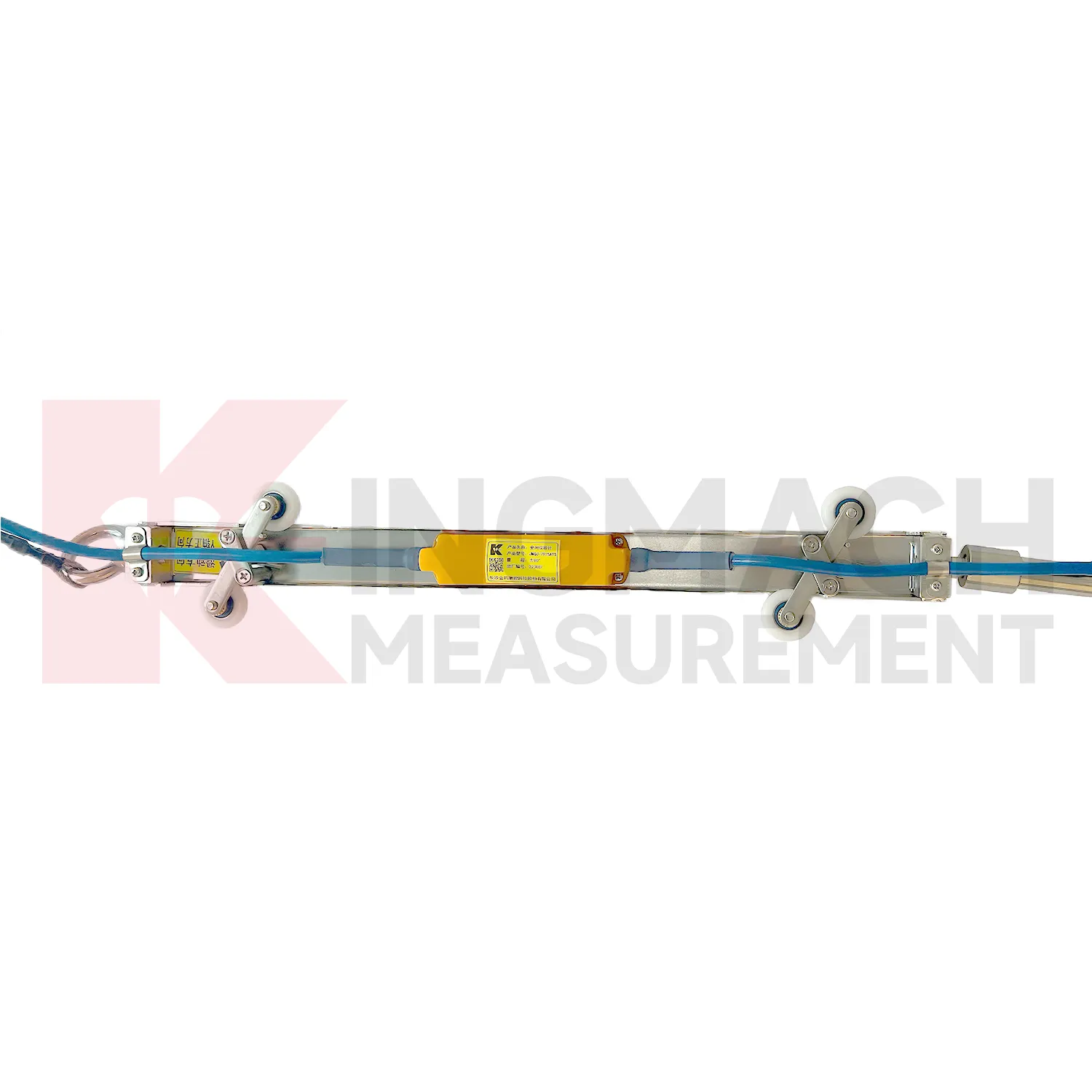

3. Mitmepunktilise seeriaga ühendatud vertikaalne kaldemõõturi string on füüsiliselt ühendatud universaalliigendi ja ühendusvardaga, pikkus on toodetud vastavalt projekteerimisnõuetele ja mõõtepunkti asukoht on paindlikult paigutatud. Täielikult suletud vee- ja tolmukindel disain, mis sobib erinevatesse ehituskeskkondadesse.

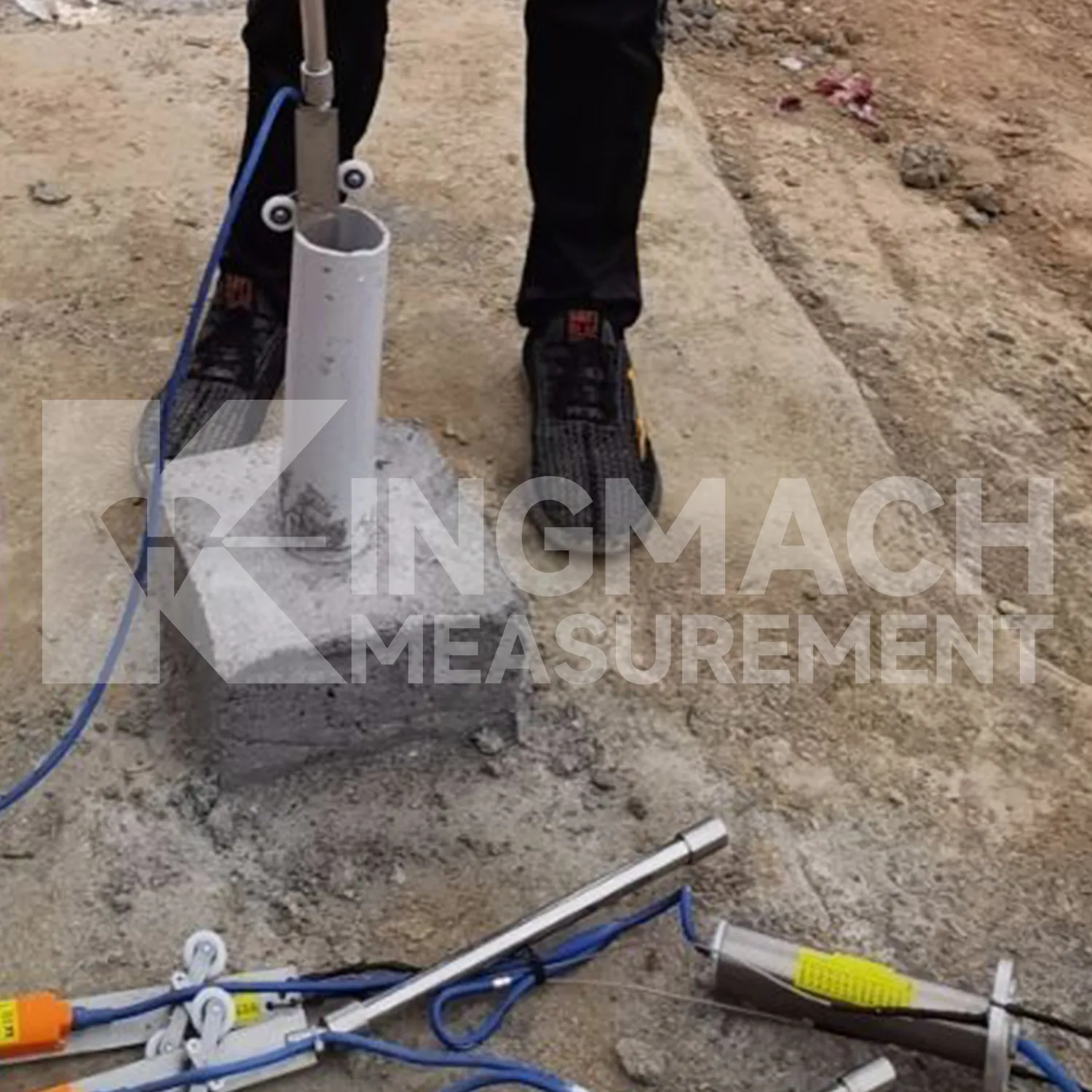

4. Igas puuraugus olev vertikaalne kaldemõõturi string on tehases eelnevalt kokku pandud koos korpuse, kaablite, universaalliigendite, pikendusvarraste, vedrustuse ja kogumisüksusega vastavalt kavandatud mõõtepunktide vahele, võimaldades integreeritud tarnimist ja paigaldamist. Lihtsalt ühendage pikendusvardad kohapeal ja sisestage koost lihtsaks, kiireks ja mugavaks paigaldamiseks puurauku.

5. Ertiline kohapealne kaldemõõturi string on sisemiselt konfigureeritud elektrooniliste identifikaatorite ja mudelinumbritega, et võimaldada automaatset tuvastamist ja intelligentset arvutamist.

6. Andmehõivemoodul sisaldab ühte juhitavat anduri toiteallika väljundit ja nelja allavoolu sideliidest, mis tuvastavad ja teostavad automaatselt intelligentse arvutuse pärast vertikaalse kaldemõõturi stringi ühendamist.

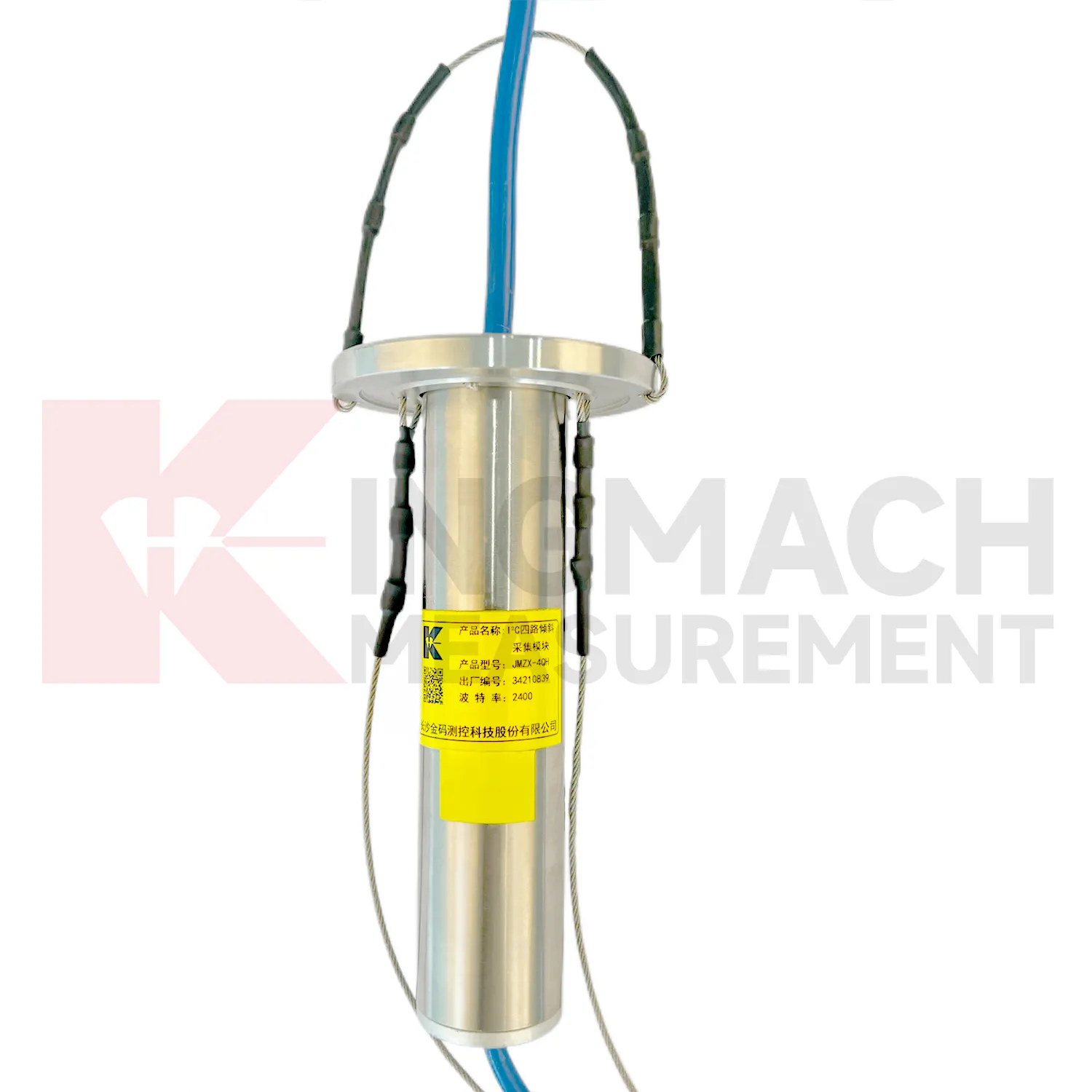

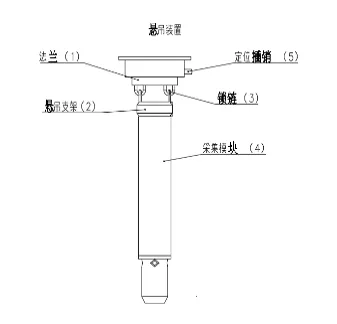

7. Kogumismoodul asetatakse kaldemõõturi toru ava sisse, pakkudes vee- ja tolmukindlat kaitset, vältides kohapealse ehituse segamist ja minimeerides kokkupuudet kahjustustega.

8. Madala energiatarbega režiim lülitab andurid ooterežiimis välja ja aktiveerib need ainult andmete mõõtmiseks.

Rakendused

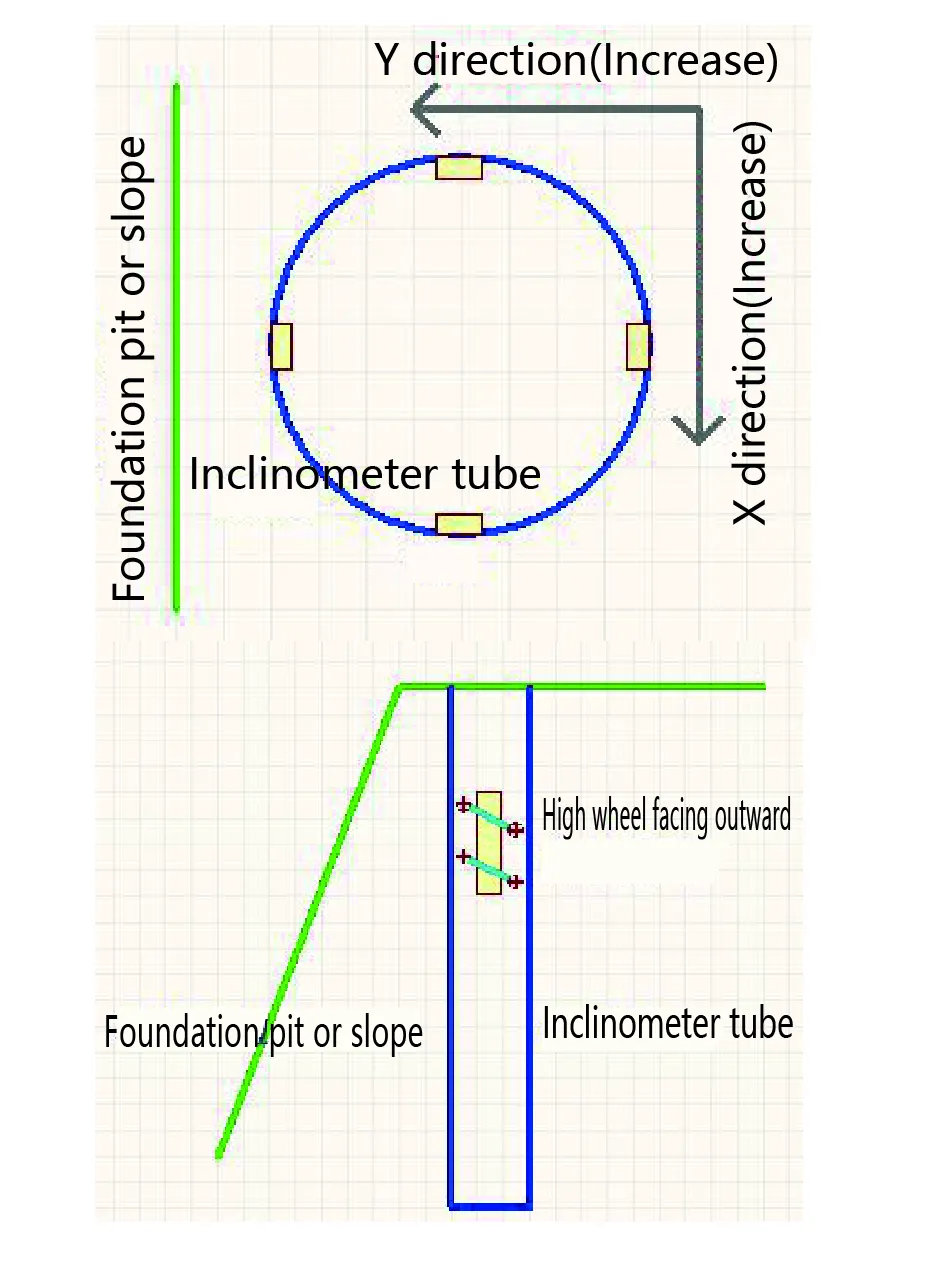

See toode on meie ettevõtte projekteeritud ja toodetud ülitäpne fikseeritud andur kaldenurkade mõõtmiseks, mis paigaldatakse kiiresti. See võtab vastu integreeritud installi. Tehasest väljumisel konfigureeritakse puuraugu sees olevate mõõtepunktide arv täiskomplektina. Valikuliselt saab paigaldada kaldemõõturi toru ja kinnitada see otse sisse. See suudab automaatselt määrata anduri paigutuse suuna, mis on lihtne ja kiire. See sobib eriti hästi mitme punkti kaldenurkade mõõtmiseks puuraugu sees ja sobib konstruktsioonikehade sügava sisedeformatsiooni jälgimiseks. Koos meie ettevõtte automaatse seiresüsteemiga saab see realiseerida pikaajalise automaatse jälgimise ja deformatsiooni intelligentse arvutamise.

Tehnilised andmed
