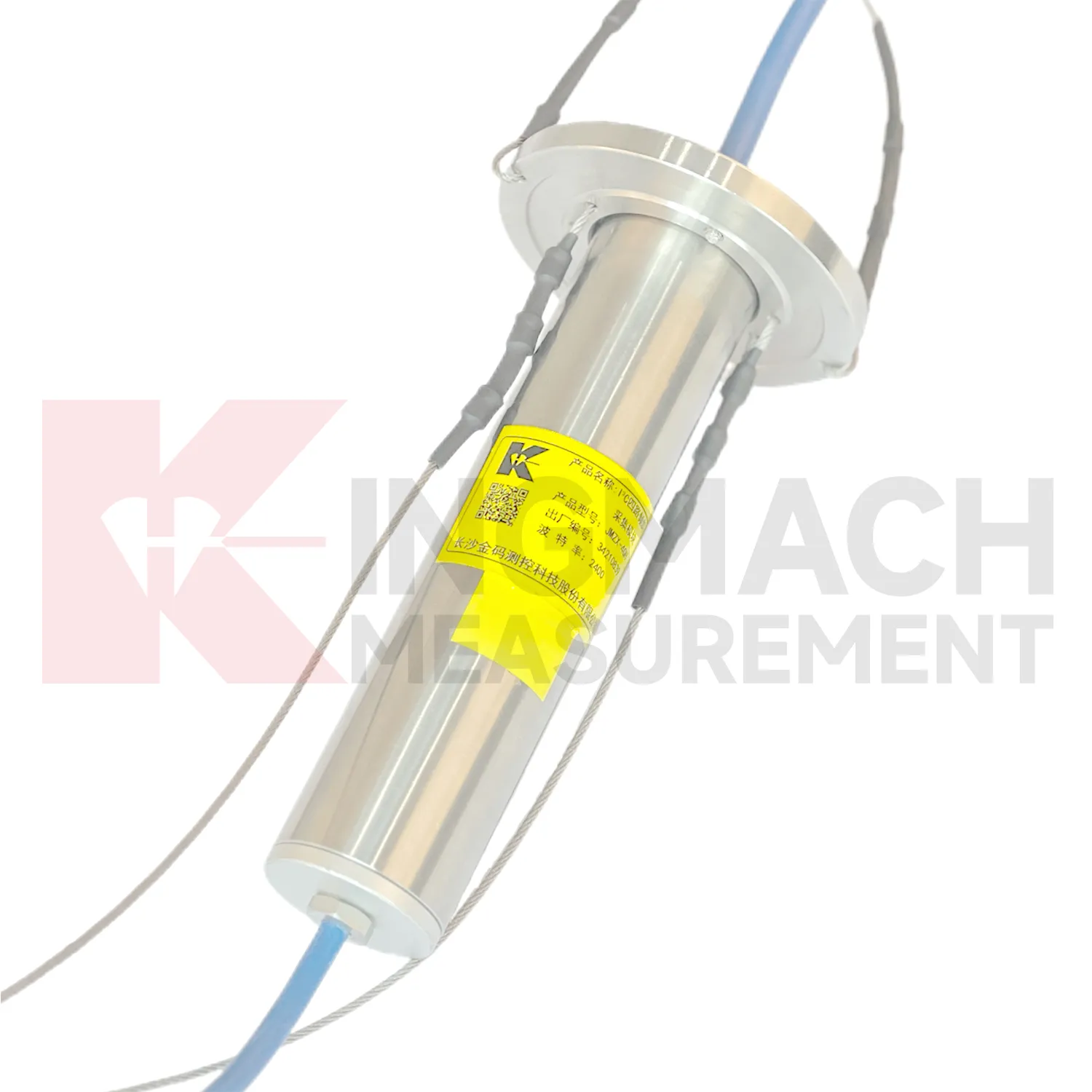

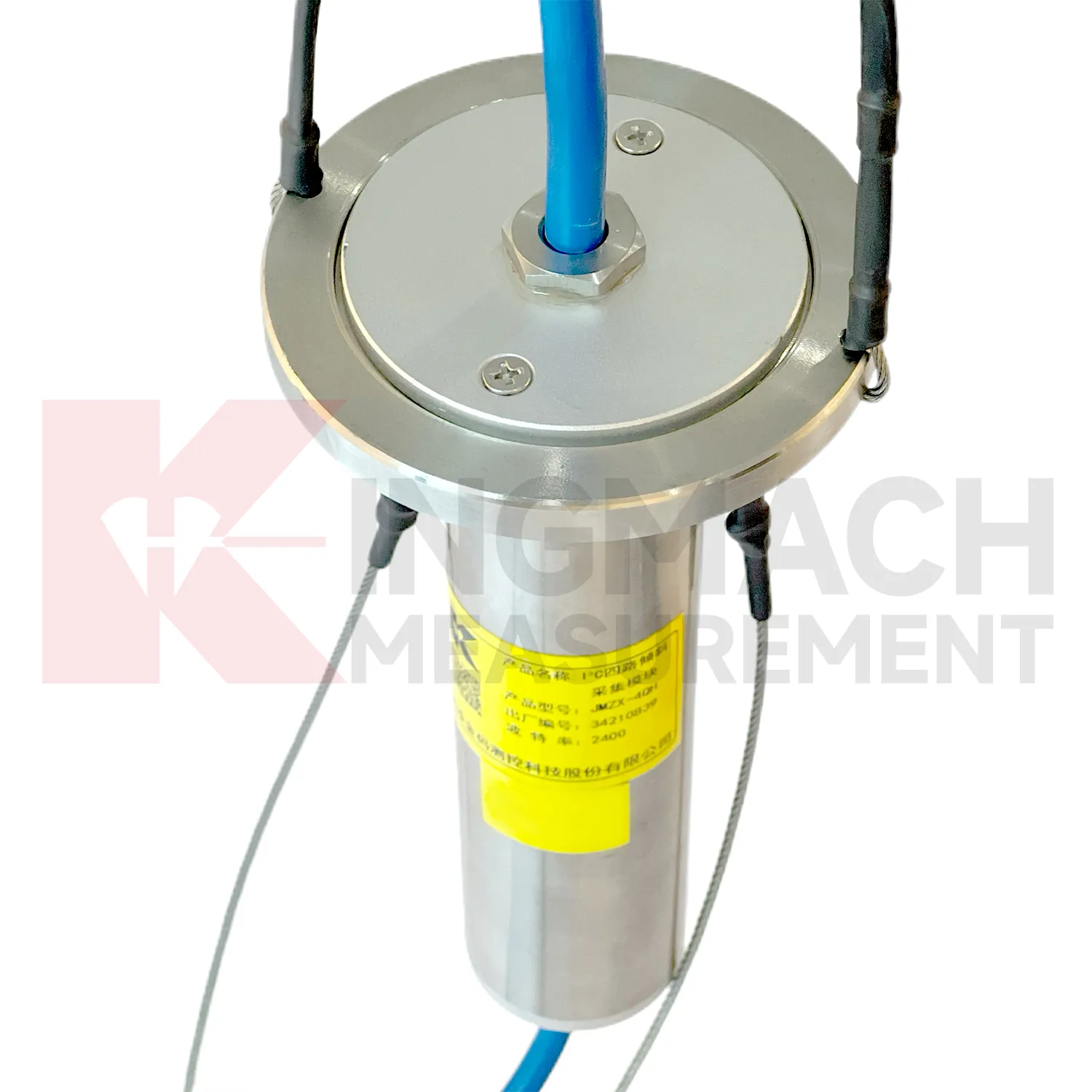

I²C 4-kanaliline kalde saamise moodul JMZX-4QH

Üldine tooteteave

Toote äritingimused

Kirjeldus

Sissejuhatus:

Mitmepunktiline tandem-sügavnihkemõõtur põhineb mitme massiivi MEMS-i kaldeanduri konstruktsioonil, mis ühendab ühe kaabli kaudu elektriliselt mitu vertikaalset kohapealse kaldemõõturi stringi ava sees. Andmemoodulit kasutatakse mitmepunktilise vertikaalse kaldemõõturi stringi mõõtmisandmete kogumiseks ja andmete üleslaadimiseks juhtmega või juhtmevabalt.

Toote omadused:

1. Multi-Point-seeria - ühendatud vertikaalse paigal kaldemõõturi string liikuva instrumendi korpuse osa survevalu protsessis, väike ja kerge, läbi kaabli, et saavutada kõigi mõõteavas olevate andurite elektriühendus, kõik mõõteavas olevad andurid saab jagada kuni 4 rühma, iga rühm on sõltumatu side, ei sega üksteist

2. Mitmepunktilise seeriaga ühendatud vertikaalne kaldemõõturi string on füüsiliselt ühendatud universaalliigendi ja ühendusvardaga, pikkus on toodetud vastavalt projekteerimisnõuetele ja mõõtepunkti asukoht on paindlikult paigutatud. Täielikult suletud vee- ja tolmukindel disain, mis sobib erinevatesse ehituskeskkondadesse.

3. Igas puuraugus olev vertikaalne kaldemõõturi string on tehases eelnevalt kokku pandud koos korpuse, kaablite, universaalliigendite, pikendusvarraste, vedrustuse ja kogumisüksusega vastavalt kavandatud mõõtepunktide vahekaugusele, mis võimaldab integreeritud tarnimist ja paigaldamist. Lihtsalt ühendage pikendusvardad kohapeal ja sisestage koost lihtsaks, kiireks ja mugavaks paigaldamiseks puurauku.

4. Ertiline kohapealne kaldemõõturi string on sisemiselt konfigureeritud elektrooniliste identifikaatorite ja mudelinumbritega, et võimaldada automaatset tuvastamist ja intelligentset arvutamist.

5. Andmehõivemoodul sisaldab ühte juhitavat anduri toiteallika väljundit ja nelja allavoolu sideliidest, mis tuvastavad ja teostavad automaatselt intelligentse arvutuse pärast vertikaalse kaldemõõturi stringi ühendamist.

6. Kogumismoodul asetatakse kaldemõõturi toru ava sisse, pakkudes vee- ja tolmukindlat kaitset, vältides kohapealse ehituse segamist ja minimeerides kokkupuudet kahjustustega.

7. Madala energiatarbega režiim lülitab andurid ooterežiimis välja ja aktiveerib need ainult andmete mõõtmiseks.

Rakendused

See toode on meie ettevõtte projekteeritud ja toodetud ülitäpne fikseeritud andur kaldenurkade mõõtmiseks, mis paigaldatakse kiiresti. See võtab vastu integreeritud installi. Tehasest väljumisel konfigureeritakse puuraugu sees olevate mõõtepunktide arv täiskomplektina. Valikuliselt saab paigaldada kaldemõõturi toru ja kinnitada see otse sisse. See suudab automaatselt määrata anduri paigutuse suuna, mis on lihtne ja kiire. See sobib eriti hästi mitme punkti kaldenurkade mõõtmiseks puuraugu sees ja sobib konstruktsioonikehade sügava sisedeformatsiooni jälgimiseks. Koos meie ettevõtte automaatse seiresüsteemiga saab see realiseerida pikaajalise automaatse jälgimise ja deformatsiooni intelligentse arvutamise.

Tehnilised andmed
