Mis on vibreeriv traadi pingemõõtur? Eelised, kasutusalad ja piirangud

Kujutage ette sillainsenerit, kes istub kontoris ja vaatab, kuidas üle kümne aasta tagasi sügavale betoonsammastesse manustatud anduritest voogavad struktuuriandmed. Näidud on endiselt täpsed ja signaal on endiselt stabiilne. Selline pikaajalise töökindluse tase ei ole õnnelik õnnetus. See on töö jaoks õige tehnoloogia valimise tulemus.

Selle vastupidavuse taga on vibreeriv traadi pingemõõtur. See andur on nõudlikes keskkondades pidevalt ületanud konkureerivaid tehnoloogiaid. See artikkel selgitab täpselt, kuidas vibreeriv traadi pingemõõtur töötab, hindab selle peamisi eeliseid ja ausaid piiranguid ning aitab teil järgmise projektiga sobivat anduritüüpi sobitada.

Mis on vibreeriv traadi pingemõõtur?

Anduri mõistmiseks peame esmalt määratlema, mida see mõõdab. Tsiviil- ja geotehnilises ehituses viitab "venitus" väikesele deformatsioonile, mida materjal kogeb pinge või koormuse korral. Selle tüve mõõtmine on ülioluline. See annab inseneridele teada, kui sild paindub liiga palju, kas tamm asetseb ebaühtlaselt või tunneli vooder võtab ohtlikku survet.

Vibratsioonitraat (VW) pingemõõtur mõõdab seda deformatsiooni, kasutades hiilgavalt lihtsat tööpõhimõtet. Mõõdiku korpuse sees on pingutatud terastraat. Kui elektriimpulss seda juhet ergastab, resoneerib see kindlal sagedusel, mis on otseselt võrdeline selle pingega. Kui mõõturit ümbritsev konstruktsioonimaterjal deformeerub, siis see venitab või surub mõõturi korpust kokku, muutes sisemise juhtme pinget ja muutes selle resonantssagedust. See sagedusnihe teisendatakse seejärel täpseks deformatsiooninäiduks.

See sageduspõhine signaal on väga vastupidav. Erinevalt traditsioonilistest takistuslikest (foolium) pingemõõturitest, mis põhinevad pingemuutustel, mis võivad vahemaa jooksul nõrgeneda, liigub vibreeriv traadi signaal pikkade kaablite jooksul vaevata. See muudab VW mõõturi parimaks struktuurilise tervisekontrolli anduriks karmides keskkondades ja mitmeaastaseks kasutuselevõtuks.

Erinevate ehitusstsenaariumide jaoks on need andurid tavaliselt kolmes peamises konfiguratsioonis: pinnale paigaldatav, sisseehitatud ja pindkeevitatud.

Vibreeriva traadi pingemõõturite tüübid

Õige mõõdiku tüübi valimine sõltub täielikult teie projekti etapist ja kaasatud materjalidest.

Pinna mudel: Insenerid kinnitavad need mõõturid poltidega või epoksüliimiga otse betoon-, teras- või puitpindadele pärast ehituse lõppu. Need on ehitusjärgse järelevalve või moderniseerimisprojektide jaoks parim valik. Hea näide on JMZX-212HAT/HB nutikas vibreeriva traadi pingemõõtur , mis pakub olemasoleva infrastruktuuri jaoks suurt täpsust.

Manusmudel: Töötajad valavad need mõõdikud otse värskesse betooni. Andur saab jäädavalt konstruktsiooni osaks. Need sobivad ideaalselt tammide, vaiavundamentide ja massbetooni valamiste jälgimiseks.

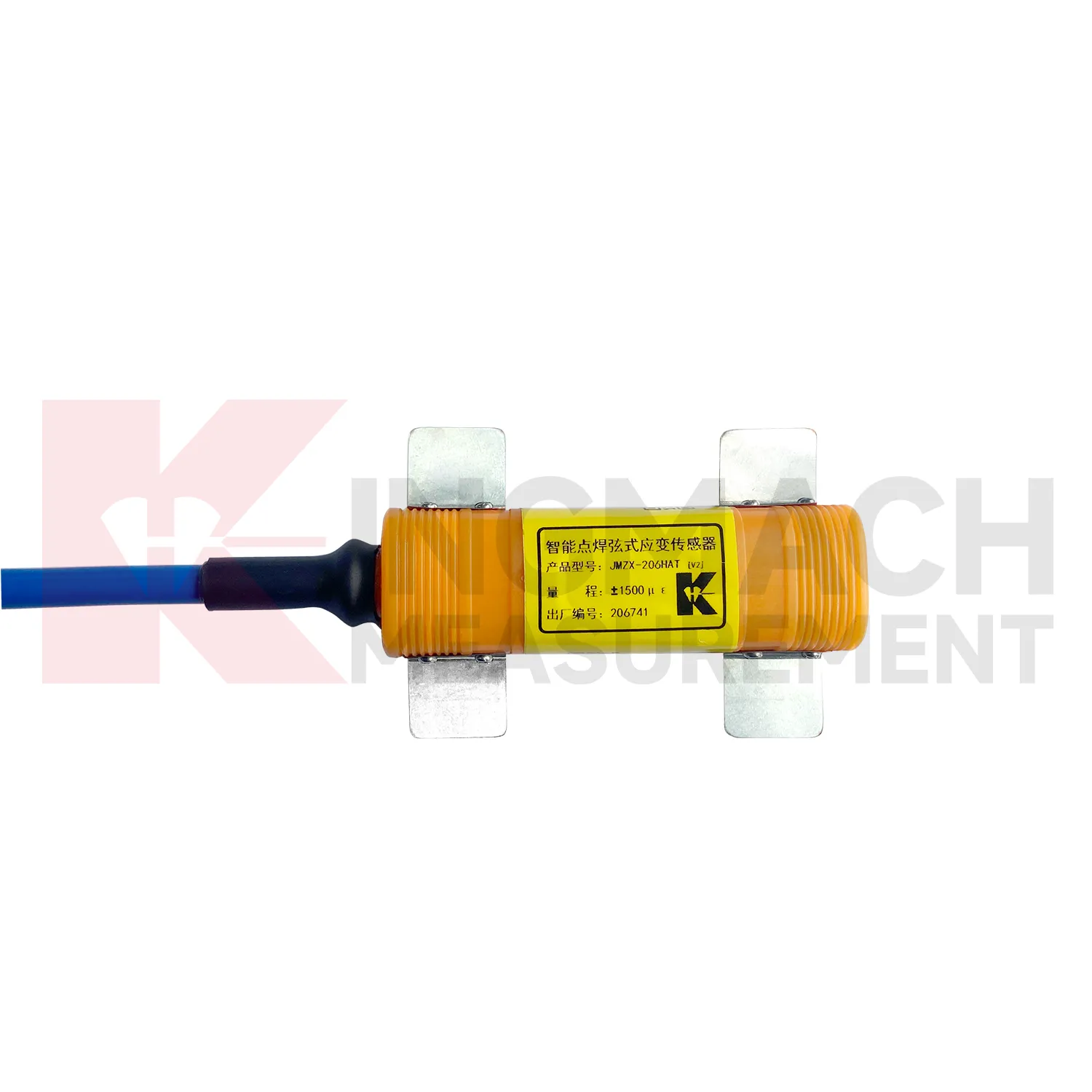

Pinna keevitatud mudel: Tehnikud keevitavad need otse terasdetailide külge, nagu sillatalad, terasvaiad ja tuuletornide äärikud. Keevitatud ühendus talub vibratsiooni ja tsüklilist koormust palju paremini kui liimühendused.

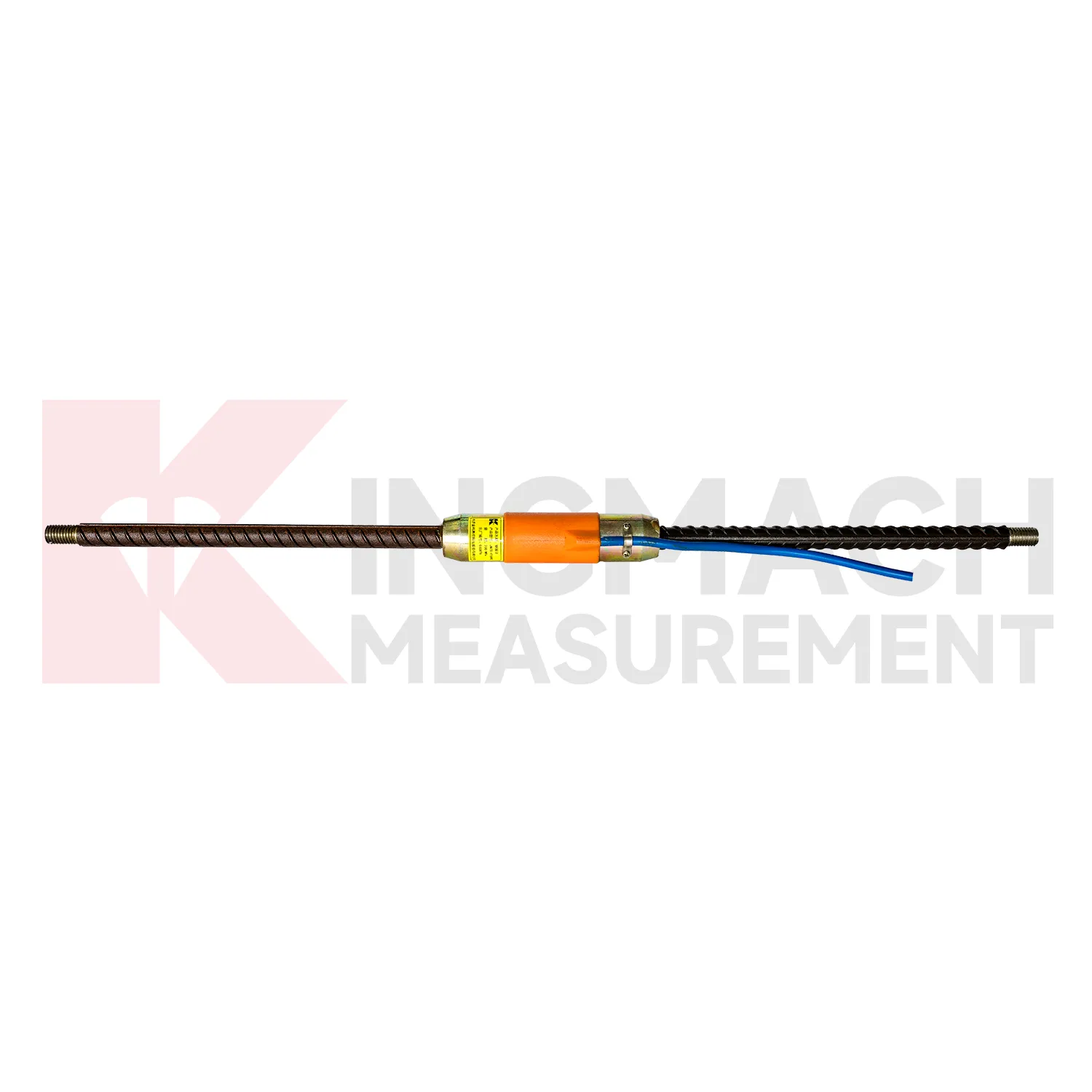

Armatuurvarraste deformatsioonimõõturid: Ehitusmeeskonnad asetavad need õõnsad torukujulised andurid koos armatuurvarrastega. Need mõõdavad otseselt armatuuri aksiaalset jõudu, mis on vaiade, tugiseinte ja tunneli vooderdiste seisundi mõistmiseks ülioluline.

Valiku kiirjuhend

Projekti etapp / materjal	Soovitatav mõõteriista tüüp	Ühine rakendus
Olemasolev betoon või puit	Pinnakinnitus	Uuendused, ajalooliste hoonete monitooring
Värske betooni valamised	Kinnitamine	Tammid, vundamendid, tugimüürid
Olemasolevad teraskonstruktsioonid	Pind keevitatud	Sillad, tuulikutornid, terasvaiad
Raudbetoonkonstruktsioonid	Armatuuri pingemõõtur	Kandevaiad, tunnelivooderdised

VW mõõteriistade peamised eelised

Insenerid valivad vibreerivad traatandurid oma peamiseks tööriistaks konstruktsiooni terviklikkuse jälgimiseks pikema aja jooksul, kuna see tehnoloogia pakub püsivaid jälgimisvõimalusi. Peamised eelised hõlmavad:

Erakordne pikaajaline stabiilsus: VW mõõturi sagedusväljund säilitab täieliku stabiilsuse, kuna selle jõudlust ei mõjuta kaabli takistuse muutused, pistiku niiskuse imbumine ja toitepinge kõikumised. Need probleemid kimbutavad aja jooksul sageli takistusmõõtureid, kuid VW andurid jäävad aastakümneteks stabiilseks.

Tugev EMI/RFI immuunsus: Ehitusplatsid loovad elektriliselt mürarikka keskkonna. Diiselgeneraatorid ja keevitusseadmed koos elektriliinidega tekitavad häireid. Sagedusdomeeni signaalid võivad neid keskkondi kergesti läbida, mis välistab vajaduse kulukate ja raskete kaablivarjestussüsteemide järele.

Pikad kaablid: VW andurid säilitavad signaali kvaliteedi, kui nad töötavad 1000 meetri pikkuse kaabliga, mis ulatub sellest vahemaast kaugemale. See võimaldab inseneridel suunata kõik andmed tagasi ühte tsentraliseeritud andmesalvestajasse suurtel tammi- või tunnelikohtadel.

Lai töötemperatuuri vahemik: Andurid säilitavad oma tööfunktsioonid äärmuslikes temperatuurivahemikes, alates miinuspiirkondadest kuni troopiliste infrastruktuuride ehitusplatsidele, võimaldades neid kasutada geotehniliste rakenduste standardse seiresüsteemina kogu maailmas.

Sisseehitatud termistorid: Enamik kaasaegseid VW näidiseid sisaldavad sisemist termistorit, mis toimib sisseehitatud termistorina. Süsteem kasutab temperatuuriandmete edastamiseks ühte kaablit, mis võimaldab automaatset temperatuuri reguleerimist, mis parandab kogutud andmete kvaliteeti.

Digitaalsed ja nutikad variandid: Tänapäeva nutikad mudelid kasutavad HAT- ja HB-sufikseid, et näidata oma võimet ühendada traditsioonilised süsteemid tänapäevaste Industrial 4.0 operatsioonidega. Seadmed pakuvad RS-485 väljundfunktsiooni koos sisseehitatud andmesalvestusvõimalustega ja sujuva ühendusega praeguste asjade Interneti andmelogimise seadmete ja SCADA süsteemidega.

Vibreerivate traadi pingemõõturite projektirakendused

Vibreerivad traadi pingemõõturid toimivad kaasaegse infrastruktuuri närvisüsteemina. Need pakuvad kriitilisi andmeid paljude tsiviilehitusprojektide kohta.

Sild ja viadukt: Insenerid kasutavad pindpaigaldus- ja keevitusmõõtureid, et jälgida tala paindet, kandekoormust ja soojuspaisumist projektides, mis nõuavad erilist tähelepanu nii pika avaga konstruktsioonide kui ka suure liiklusega süsteemide puhul.

Tammid ja hüdraulilised konstruktsioonid: Spetsiaalsed kinnitusmõõdikud, mille insenerid asetavad massbetoonkonstruktsioonidesse, jälgivad roomamise ja vajumise ning poorirõhu vastasmõju kolme põhiprotsessi algusest kuni konstruktsiooni mitu aastakümmet kestva kasutusea lõpuni.

Tunnelid ja maa-alused tööd: Mõõdikud, mille insenerid paigaldavad tunneli vooderdistele ja kivipoltidele, jälgivad konvergentsi, mis tekib ülekoormusrõhu tõttu. Süsteem annab insenerimeeskondadele ette hoiatuse struktuurimuutuste kohta, mis toimuvad enne, kui nad näevad nähtavaid pragusid.

Kõrghooned ja vundamendid: Armatuurvarraste pingemõõdikud ja süvavundamentide kinnitusmõõdikud kontrollivad projekteerimisel tehtud koormuse ülekandmise eeldusi. Need kaotavad lõhe geotehnilise prognoosi ja ehitusreaalsuse vahel.

Tuuleturbiinide tornid: Torni äärikute külge kinnitatud pindkeevitatud mõõdikud jälgivad tuulekoormuse ajal tuulikutornide väsimuskriitilisi liitekohti. Selle arengu tähtsus on suurenenud, sest maismaa- ja avamere tuulepargid laienevad kogu maailmas.

Tugiseinad ja kalded: Jaotatud gabariidimassiivid jälgivad mulla massi liikumist, jälgides samal ajal järkjärgulise rikke protsessi oma mõõtmisvõimaluste kaudu. Kogutud teave kuulub oluliste andmete kategooriasse, mis kaitseb raudtee- ja maanteetammi projekte võimalike ohtude eest.

Piirangud ja ausad kompromissid

Ükski andur pole täiuslik iga rakenduse jaoks. VW deformatsioonimõõturite piirangute mõistmine tagab, et määrate töö jaoks õige tööriista.

Ei sobi dünaamilisteks mõõtmisteks: VW mõõturid mõõdavad kvaasistaatilist pinget, kuna need tuvastavad ainult aeglaseid muutuvaid liikumisi. Kõrgsageduslike vibratsioonide jälgimiseks, mis ületavad 1–2 Hz, peate kasutama kas kiirendusmõõtureid või takistuslikke fooliummõõtureid.

Kõrgem ühikuhind: Täpne tootmisprotsess koos VW mõõturi sisemiste elektrooniliste komponentidega toob kaasa suuremad kulud võrreldes lihtsate fooliummõõturitega. Maksumus muutub õigustatuks, kui seda kasutatakse püsivate paigalduste jaoks, kuid see jääb ajutiste laborikatsete jaoks tarbetuks.

Nõuab ühilduvat lugemisseadet: VW signaalid vajavad spetsiifilisi lugemisüksusi või andmesalvestajaid, mis vastavad nende sagedusnõuetele. Hankemeeskonnad peavad oma planeerimisprotsessi alguses kontrollima eelarvepiiranguid ja ühilduvusvajadusi.

Kinnitusmõõtureid ei saa taastada: Manustusmõõtur muutub püsivaks pärast betooni paigaldamist. Süsteemil on püsivad paigaldusvead, kuna neid ei saa parandada. Süsteem vajab tehase kalibreerimist koos asjatundliku paigaldusega, kuna need kaks elementi tagavad süsteemi korraliku toimimise.

Äärmuslik pikaajaline kalibreerimise triiv: Kuigi VW andurid on erakordselt stabiilsed, võivad nad kogeda väikeseid kalibreerimisnihkeid äärmuslike mitmekümne aasta jooksul. Insenerid peaksid üle 20–30-aastaste projektide avaldatud triivimise spetsifikatsioonid üle vaatama ilma kavandatud ümberkalibreerimiseta.

VW vs muud anduritehnoloogiad

Kuidas on vibreeriv traadi pingemõõtur võrreldes alternatiivsete konstruktsiooni tervisekontrolli anduritega?

VW vs takistuslikud (foolium) mõõturid: VW mõõdikud võidavad kergesti täpsust pikkade kaablite ja pikema aja jooksul. Fooliumimõõdikud võidavad madalama algkulu ja kõrgsagedusliku dünaamilise reaktsiooniga.

VW versus fiiberoptilised (FBG) mõõturid: FBG-andurid on suurepäraselt hajutatud ühe pideva kiu kaudu ja pakuvad ülipika vahemaa edastamist. VW andurid võidavad üldiste kulude, ökosüsteemi küpsuse ja lugemisriistvara vahetamise lihtsuse poolest.

VW vs MEMS andurid: MEMS (Micro-Electro-Mechanical Systems) paistab silma kõrgsageduslike dünaamiliste rakenduste valdkonnas. VW tehnoloogia on endiselt parim valik staatilise ja kvaasistaatilise püsiseire jaoks.

Tehnoloogiate võrdlustabel

Anduri tüüp	Parim kasutuskohver	Pikaajaline stabiilsus	Tüüpiline infrastruktuuri sobivus
Vibreeriv traat	Aeglane, staatilise deformatsiooni jälgimine	Suurepärane (aastakümneid)	Tammid, tunnelid, vundamendid, rasked tsiviilehitused
Resistiivne (foolium)	Kõrgsageduslik dünaamiline testimine	Kehv kuni mõõdukas	Laboratoorsed testid, lühiajaline diagnostika
Fiber Optic (FBG)	Suure tihedusega hajutatud massiivid	Suurepärane	Torujuhtmed, massiivsed pidevad sillad
MEMS	Dünaamiline vibratsiooni ja kalde jälgimine	Hea	Seismiline monitooring, aktiivne silla dünaamika

Paigaldamise parimad tavad

Tsiviilehitusanduri maksimaalseks kasutamiseks on vaja hoolikat paigaldust.

Pinnakinnitus: Pinna nõuetekohane ettevalmistamine on kohustuslik. Lihvige pind tasaseks ja rasvatage see põhjalikult. Veenduge, et mõõtur oleks põhipingete telje suhtes õigesti orienteeritud ja paigaldage füüsilised katted, et kaitsta andurit ehitusliikluse eest.

Kinnitamine: Asetage mõõtur kindlalt armatuuri puuri sisse ja järgige rangeid betoonkatte nõudeid. Juhtige signaalikaablid ettevaatlikult, et vältida betooni valamise ajal paindumist või rebenemist. Enne betooni tardumist tehke alati algtaseme nullnäit.

Pind keevitatud: Järgige rangelt keevisõmbluse kvaliteedinõudeid. Laske metallil keevitusjärgselt pinget leevendada ja lõpetage jahtumisfaas enne esialgse baasnäidu määramist.

Universaalsed näpunäited: Registreerige algnäidud alati kohe pärast paigaldamist. Kasutage temperatuuri kompenseerimiseks sisseehitatud termistorit. Lõpuks looge mitme anduri massiivi jaoks selge kaabli märgistamise protokoll, et vältida segadust andmesalvestaja terminalis.

Kuidas mõõtjat määrata ja hankida

Kui olete valmis ostma vibreeriva traadi pingemõõturi, keskenduge detailidele. Looge range spetsifikatsioonide kontroll-loend, mis sisaldab nõutavat mõõtmisvahemikku (mõõdetuna mikropinges ehk $\mu\varepsilon$), mõõturi pikkust, töötemperatuuri akent, soovitud väljundi tüüpi (analoog vs. RS-485 digitaalne), kaabli pikkust ja IP reitingut.

Tarnijatega rääkides esitage õigeid küsimusi. Küsige proovide kalibreerimissertifikaate. Kui installite suuri mitme anduri massiive, küsige cross-ta3245lk immuunsuse kohta. Veenduge, et nende andurid ühilduksid teie eelistatud andmesalvestaja kaubamärgiga, ja kinnitage suurte kaubanduslike koguste tarneajad.

Projektide jaoks, mis nõuavad ülitäpset pinnaseiret, pakub JMZX-212 seeria suurepärast tasakaalu vastupidavuse ja digitaalse integratsiooni vahel, mis vastab rangetele rahvusvahelistele infrastruktuuristandarditele.

Järeldus

Vibreeriv traadi tensomõõtur teenib oma koha pikaajalises konstruktsiooni jälgimises mitte toretseva uudsuse, vaid tõestatud töökindluse tõttu. See mõõdab muutusi tugevate sagedussignaalide kaudu, pakkudes erakordset stabiilsust, tugevat häirekindlust ja sujuvat andmeedastust massiivsetel ehitusplatsidel. Kuigi need ei ole mõeldud dünaamilisteks ja kiireteks löögikatseteks, on nende kvaasistaatiline jõudlus võrreldamatu. See on kvaliteet, mis on kõige olulisem, kui eeldatakse, et need andurid elavad ohutult kauem kui need paigaldanud ehitusmeeskonnad.

Kas olete valmis oma järgmist projekti varustama? Kutsume teid üles esitama oma projekti spetsifikatsioonid meie insenerimeeskonnale, et saada isikupärastatud andurite valikut. Hinnapakkumise saamiseks või põhjalike tooteandmete allalaadimiseks võtke meiega ühendust juba täna.

KKK-d

1. Kui täpne on vibreeriv traadi pingemõõtur?

Kui see on õigesti paigaldatud ja temperatuuri kompenseeritud sisseehitatud termistori abil, pakub kvaliteetne VW tensoandur tavaliselt täpsust $\pm0,1\%$ kuni $\pm0,5\%$ oma täisskaala ulatuses, muutes selle konstruktsiooni seisundi jälgimiseks väga usaldusväärseks.

2. Kas VW näidikud võivad töötada vee all?

Jah. Sisseehitatud ja pinnale paigaldatavad VW mõõturid on tavaliselt suletud kõrgete IP-klassidega (sageli IP68). See võimaldab neil vette sukeldatuna püsivalt töötada, mis on tammide ja sügavate vundamentide jaoks hädavajalik.

3. Milline on sisseehitatud tensoanduri tüüpiline eluiga?

Kuna sisemine terastraat on hermeetiliselt suletud ja kaitstud välise oksüdatsiooni eest, võib sisseehitatud VW tensoandur hõlpsasti täpselt toimida 25–50 aastat, kestes sageli kogu põhikonstruktsiooni kavandatud eluea.

4. Kas andmete lugemiseks on vaja erivarustust?

Jah. Kuna VW mõõdikud väljastavad sagedussignaali, mitte lihtsat pinget, peate kasutama spetsiaalset vibreeriva traadi lugemisseadet või andmesalvestajat, mis on spetsiaalselt konfigureeritud vibreeriva traadi liidese mooduliga.

5. Kas sisseehitatud gabariidi katkist kaablit saab parandada?

Kui kaabel katkestatakse väljaspool betoonkonstruktsiooni, saab selle ühendada korralike veekindlate ühenduskarpidega. Kui aga kaabel on katki sügaval betoonvalamise sees anduri korpuse lähedal, kaob mõõtur jäädavalt. See tõstab esile vajaduse ehituse ajal hoolikalt kaablite vedamise järele.
