Kuidas vibreeriva traadi pingemõõturid töötavad? Põhimõtted ja rakendused

Tehnilise ohutusjärelevalve osas tuleb arvestada, et kõik muutused ei pruugi pinnatasandil märgata. Enne pragude, nihkete või muude kahjustuste ilmnemist võivad juba ilmneda märgid, et sillatala on ebatavaliste pingete all, tammi osa reageerib ebanormaalselt või tunneli vooderdis on koormuse muutuste all. Projekti sidusrühmade, sealhulgas projektiomanike, ehitajate, konsultantide ja integratsioonispetsialistide jaoks on oluline need muudatused varakult avastada.

Just seetõttu on pingeseire tsiviilehituses nii oluline. Pingutuse suurus materjalis, mis vastab pikenemisele ja kokkusurumisele, näitab selle jõudlust koormusele allutades. Paljudel juhtudel on vibreerivad traadi pingemõõturid osutunud üheks töökindlamaks tööriistaks selles valdkonnas.

Alates sildadest ja tammidest kuni nõlvade, hoonete, tunnelite, tuuletornide, allmaatööde ja transpordiinfrastruktuurini – vibreeriva traadi tehnoloogiat kasutatakse laialdaselt seal, kus stabiilsuse ja vastupidavuse jälgimine on oluline. Võtke meiega ühendust, et saada lisateavet selle kohta, kuidas vibreerivad traadi tensomõõturid töötavad, miks neid inseneriprojektides hinnatakse ja kus neid tavaliselt kasutatakse. Tutvustame ka pindmontaažilahendust ehitusseireprojektide jaoks.

Miks kasutatakse vibreeriva traadi deformatsiooni jälgimist tsiviilehituses laialdaselt?

Suurte infrastruktuuriprojektide puhul on seiretingimused sageli nõudlikud. Andurid võivad kokku puutuda välisilma, temperatuurimuutuste, niiskuse, tolmu, vibratsiooni ja pikkade kasutusperioodidega. Nendes keskkondades ei otsi insenerid lihtsalt laboris töötavat andurit. Nad vajavad tuvastusmeetodit, mis suudab reaalsetes välitingimustes aja jooksul stabiilseid andmeid edastada.

See on üks peamisi põhjuseid, miks vibreeriva traadi tehnoloogiat inseneriohutuse järelevalves nii laialdaselt kasutatakse.

Vibratsioonitraatandurite mõõtmistehnika näitab paremat pikaajalist stabiilsust, mõõtmise täpsust ja mõõtmise järjepidevust kui teised mõõtmistehnikad. Süsteem töötab kõige paremini pikemate seireperioodide puhul, mis vajavad lühikeste testimisintervallide asemel pidevat väljundit mitme kuu või mitme aasta jooksul.

Selle süsteemi töökindlus, mis pakub olulisi seirefunktsioone sildade, tammide, kinnitussüsteemide, tunnelite, tuuletornide ja maa-aluste tööde jaoks. Projektid nõuavad seireandmeid, mis võimaldavad ohutuse hindamist, suundumuste analüüsi ja hoolduse planeerimist kogu konstruktsiooni eluea jooksul.

Mis on vibreeriv traadi pingemõõtur?

Vibreeriv traadi tõmbemõõtur toimib deformatsioonimõõtmisandurina, mis tuvastab traadi pinge muutused, et määrata pingetasemeid.

Andur sisaldab traati, mis ulatub kahe muutumatu punkti vahele. Anduri korpus edastab kõik esinevad deformatsioonid jälgitavale struktuurile. Selle protsessi tõttu muutub traadi pinge. Traadi vibratsioonisagedus muutub vastavalt traadi pingele, mille tulemuseks on struktuuri pinge, mis põhjustab sünkroniseeritud sageduse nihke.

Seda sagedust saab seejärel mõõta lugemisseadme või andmelogeri abil ja teisendada analüüsimiseks tehnilisteks andmeteks.

Lihtsamalt öeldes muudab vibreeriv traadi pingemõõtur konstruktsiooni liikumise sagedussignaaliks, mida saab kasutada stressiga seotud käitumise jälgimiseks. Süsteem muutub oluliseks inseneriprojektide jaoks, mis vajavad pikaajalisi, täpseid ja usaldusväärseid deformatsioonimõõtmisi.

Kuidas vibreeriva traadi pingemõõturid töötavad?

Süsteemi tööpõhimõte nõuab täielikuks mõistmiseks samm-sammult tutvustamist.

1. Toimub struktuurne deformatsioon

Sillaelement, terastugi, betoonpind, tunneli vooderdus või torniosa kogevad koormust, temperatuurimuutusi, maapinna liikumist, vibratsiooni või muid konstruktsioonimõjusid. Materjalil on mõõdetav pinge, sest isegi väikesed deformatsioonid tekitavad püsivaid muutusi.

2. Andur reageerib sellele liikumisele

Kui vibreeriv traadi tensoandur on konstruktsioonile paigaldatud, järgib see jälgitava pinna deformatsiooni. Kui struktuur venib, venib andur. Kui see kokku surub, reageerib andur vastavalt.

3. Juhtmete pinge muutused

Mõõturi sees on sisemine traat pinge all. Struktuuri deformeerumisel muutub traadi mehaaniline seisund. See muudab traadi pingetaset.

4. Vibratsiooni sageduse muutused

Traat erutatakse vibreerima ja mõõdetakse selle loomulikku sagedust. Kuna sagedus on seotud traadi pingega, põhjustab igasugune pingest tingitud pingemuutus sageduse muutust.

5. Sagedus teisendatakse seireandmeteks

Mõõdetud sagedus kogutakse seadme või seiresüsteemi abil. Seejärel saab andmeid töödelda deformatsiooniväärtusteks ja insenerid saavad neid kasutada trendide jälgimiseks, struktuurireaktsiooni hindamiseks ja ebatavaliste muutuste tuvastamiseks.

Selle meetodi üheks oluliseks eeliseks on see, et sageduspõhine mõõtmine sobib hästi välijälgimiseks, eriti kui tegemist on pikkade kaablite või keerukate objektikeskkondadega. Suurte infrastruktuuriprojektide puhul võib see praktiline kasu olla väga väärtuslik.

Miks on pinnale paigaldatavad vibreeriva traadi pingemõõturid kasulikud?

Kõik projektid ei võimalda manustatud instrumente. Paljudes reaalsetes rakendustes peavad insenerid jälgima olemasolevaid struktuure, taastatud varasid või juurdepääsetavaid konstruktsioonipindu pärast seda, kui ehitus on juba alanud või lõpetatud. Sellistes olukordades võib tõhusaks lahenduseks olla pinnale paigaldatav vibreeriv traadi pingemõõtur.

Pinnamudel on eriti kasulik, kui eesmärk on jälgida pinget otse konstruktsioonielementide välisküljel, nagu terasdetailid, betoonpinnad, tugiraamid, torniosad ja muud avatud osad. See pakub paindlikkust kasutuselevõtul ja võib sobida nii äsja ehitatud kui ka juba töötavatele struktuuridele.

See muudab pinnale paigaldatavad vibreeriva traadi pingemõõturid eriti oluliseks:

• ehitusliku seisundi hindamine
• moderniseerimine ja hindamise tugevdamine
• hooldusega seotud seire
• ehitusjärgne vaatlus
• ligipääsetavate komponentide pikaajaline ohutuse jälgimine

Inseneriostjatele tähendab see praktilist andurivalikut, mis sobib paljude projektitingimustega, ilma et oleks vaja sisseehitatud paigaldust.

Mida saavad insenerid vibreeriva traadi deformatsiooniandmetest õppida?

Tensoandur teeb enamat kui vaid numbrite genereerimine. Selle tegelik väärtus seisneb selles, mida need numbrid struktuuri kohta näitavad.

Vibreeriva traadi deformatsiooni jälgimise abil saavad insenerid paremini aru:

• kuidas konstruktsioonielemendid reageerivad koormusele
• kas tegelik käitumine vastab disaini ootustele
• kuidas stress ehitusetappidel muutub
• kas tugevdus- või parandusmeetmed toimivad ettenähtud viisil
• kuidas temperatuur, tsükliline koormus või settimine konstruktsiooni aja jooksul mõjutavad
• kas ebanormaalsed suundumused võivad viidata riskile

Paljude projektide puhul ei ole deformatsiooniseire suurim väärtus mitte üksik näit, vaid muster aja jooksul. Trendide analüüs aitab tuvastada, kas struktuur käitub normaalselt või võib vaja minna täiendavaid kontrolli- ja insenerimeetmeid.

Sel põhjusel integreeritakse vibreerivad traadi tensomõõturid sageli pikaajalistesse struktuurilise tervisekontrolli süsteemidesse, kus töökindlus ja järjepidevus on olulised.

Tüüpilised rakendused inseneriohutuse järelevalves

Sillad

Insenerid kasutavad sillaprojektides vibreerivaid traadi pingemõõdikuid, et jälgida konstruktsioonikomponente, sealhulgas talasid, teraselemente ja tekiga seotud elemente, samuti piirkondi, mis on tundlikud väsimuskahjustuste suhtes. Seadmed võimaldavad inseneridel hinnata, kuidas konstruktsioon reageerib sõiduki liikumisel tekkivatele koormustele ja keskkonnamõjudele.

Tammid

Tüveandmed pakuvad tammide ohutuse jälgimiseks olulist teavet, kuna need võimaldavad inseneridel uurida, kuidas struktuurid reageerivad vee rõhu ja temperatuuri kõikumisele ning pikendatud töötingimustele. See protsess mängib olulist rolli nii toimivuse hindamisel kui ka ohutuskontrolli protseduuridel.

Kalded ja kinnituskonstruktsioonid

Insenerid kasutavad deformatsiooni jälgimise seadmeid, et uurida, kuidas kalle stabiliseerimissüsteemid ja kinnitusstruktuurid reageerivad pinnasele survele, tugikoormustele ja liikumisjõududele.

Hooned ja kõrghooned

Konstruktsiooniinsenerid kasutavad hoonetes ja tornides ja tugevdatud konstruktsioonisüsteemides vibreerivaid traadi tensomeetreid, et mõõta pingejaotust ja koormuse ülekandmist ning hinnata tugevdustehnikaid.

Tunnelid ja maa-alune ehitus

Tunnelitesse ja maa-alustesse ehitusplatsidele paigaldatud andurid võimaldavad inseneridel mõõta tunneli vooderdussüsteemi, tugikonstruktsioonide ja ehitustegevuse toimimist erinevates ehitusetappides. Süsteem osutub eriti kasulikuks, kui on vaja pidevat stressi jälgimist.

Tuuletornid

Tuuletornide konstruktsioonid alluvad korduvale dünaamilisele koormusele. Pingutuse jälgimine aitab inseneridel mõista tööstressi käitumist, väsimusreaktsiooni ja konstruktsiooni jõudlust aja jooksul.

Teepeenrad ja transpordi infrastruktuur

Transpordiga seotud inseneritöös saab tensomõõtureid rakendada tugielementidele ja infrastruktuuri komponentidele, et hinnata korduvaid koormusmõjusid ja pikaajalist konstruktsiooni reaktsiooni.

Kingmachi projekt - Shanghai-Suzhou-Nantong Jangtse jõe sild

Mida kaaluda enne vibreeriva traadi pingemõõturi valimist?

Tensomõõturi valimine peaks alati põhinema tegelikul seireeesmärgil ja koha seisundil. Enne ostmist peaksid projektimeeskonnad kaaluma mitmeid võtmeküsimusi:

• Millisele materjalile mõõtur paigaldatakse?
• Kas struktuur on uus, olemasolev või tugevdatakse?
• Kas seire on lühiajaline, perioodiline või pidev?
• Kas andur töötab väljas või niiskes keskkonnas?
• Kas projekt nõuab automaatset andmete hankimist?
• Kui olulised on kaabli marsruutimine ja edastuskaugus?
• Millist kaitsetaset on vaja ilmastiku, vibratsiooni või objekti häirete eest?

Paberil võib andur tunduda tehniliselt sobiv, kuid kui see ei vasta paigaldusmeetodile, keskkonnatingimustele või seiresüsteemile, võib see mõjutada projekti jõudlust. Seetõttu eelistavad paljud ostjad koostööd tarnijatega, kes võivad pakkuda rakenduspõhist tuge, mitte ainult tooteloendeid.

Praktiline lahendus konstruktsiooni pinna deformatsiooni jälgimiseks

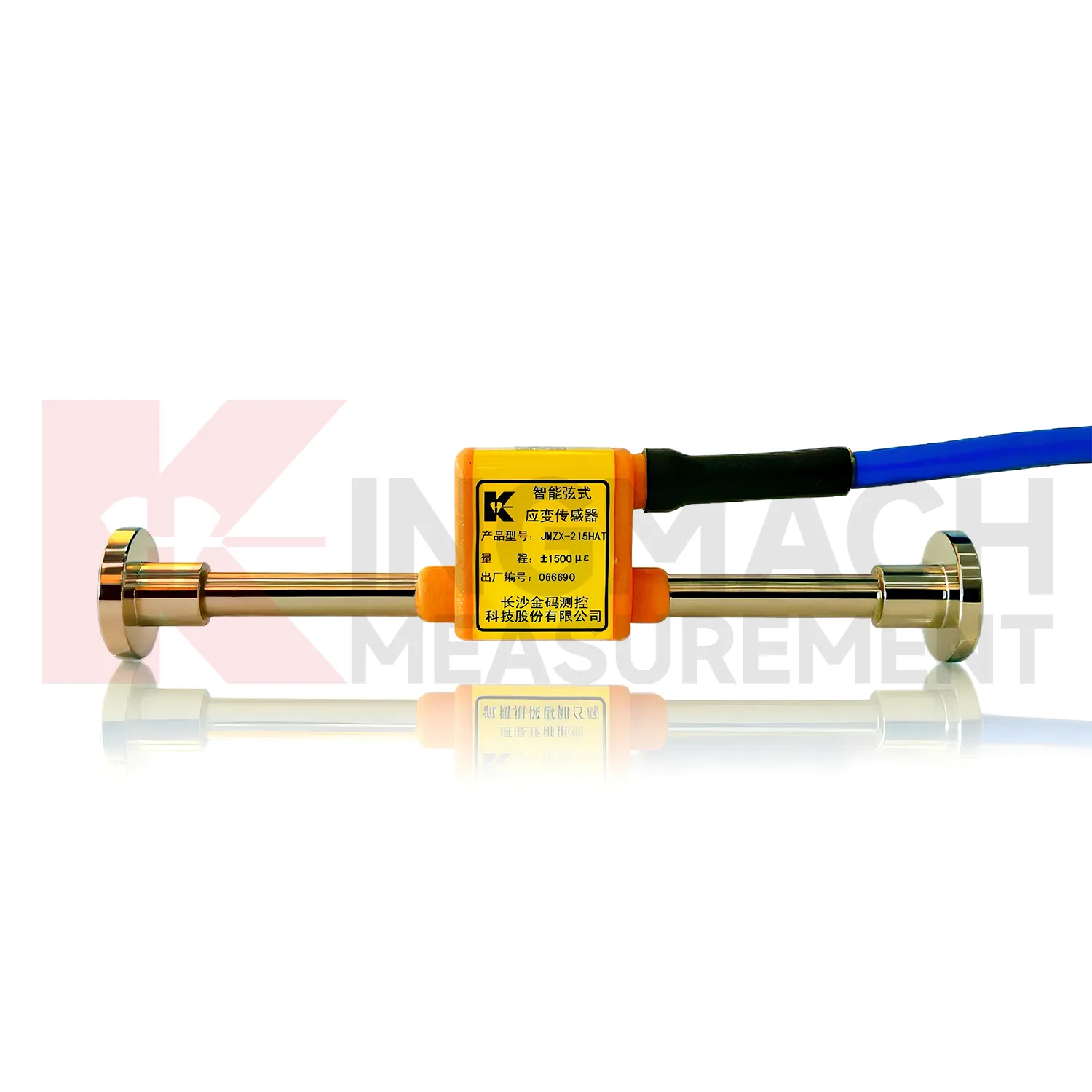

Projektide jaoks, mis nõuavad konstruktsioonipindade töökindlat deformatsiooni jälgimist, on meie nutikas vibreeriva traadi deformatsioonimõõtur pinnamudel praktiline valik.

See toode, mis on loodud inseneri ohutusjärelevalve rakendusteks, sobib kasutamiseks välitingimustes, kus on oluline andmete pikaajaline stabiilsus ja pinnale paigaldamine. Seda saab kasutada paljudes infrastruktuuri- ja ehitusprojektides, sealhulgas sildade, tammide, tunnelite, nõlvade, hoonete, tuuletornide, maa-aluste tööde ja transpordistruktuuride puhul.

Selle väärtus seisneb vibreeriva traatanduri tehnoloogia eeliste kombineerimises pindpaigaldatud konfiguratsiooni praktilisusega, muutes selle tugevaks valikuks ligipääsetavate konstruktsioonielementide ja projektipõhiste seiresüsteemide jaoks.

Tootega saate tutvuda siin: Nutikas vibreeriv traadi pingemõõtur

Ekspordile orienteeritud tarnijana, kes teenindab inseneri ohutusjärelevalve rakendusi, mõistame, et rahvusvahelised ostjad vajavad sageli rohkemat kui ainult andurit. Nad vajavad reageerivat suhtlust, sobivat toodete sobitamist ja projektipõhiste hangete tuge. Olenemata sellest, kas olete töövõtja, seireintegraator, turustaja või konsultatsioonimeeskond, oleme valmis aitama teil leida sobiva deformatsioonijälgimise lahenduse.

Järeldus

Vibreerivad traadi pingemõõturid toimivad kaasaegse inseneri ohutusjärelevalve jaoks ülitähtsate instrumentidena, kuna need muudavad konstruktsiooni väikesed liikumised oluliseks seireteabeks. Süsteem tuvastab sageduse muutused, mis tekivad traadi pinge kõikumisel, ja see meetod pakub praktilist kasu pikemaks välistingimustes kasutamiseks.

Insenerid saavad kasutada pinnale paigaldatavaid vibreerivaid traadist pingemõõtureid, et jälgida konstruktsiooni käitumist ning jälgida koormusreaktsiooni ja jõudluse muutusi sildades, tammides ja nõlvades, hoonetes ja tunnelites, tuuletornides ning maa-aluste rajatiste ja teepõhjade infrastruktuurisüsteemides.

Meie meeskond aitab teil valida eelseisva projekti jaoks töökindla deformatsioonijälgimisanduri, samal ajal kui pakume eksporditarneteenuseid. Soovitame teie vajadustele vastavat parimat lahendust pärast seda, kui olete meile esitanud oma projekti tüübi, struktuurimaterjali ja seirenõuded.

KKK

1. Milleks kasutatakse vibreerivat traadi pingemõõturit?

Inseneriprojektides kasutatakse konstruktsiooni pinge mõõtmiseks vibreerivat traadi tensomõõturit. Seda kasutatakse tavaliselt sildades, tammides, tunnelites, hoonetes, nõlvadel, tuuletornides, allmaatöödes ja muudes infrastruktuuri seiresüsteemides.

2. Kuidas vibreeriv traadi tensomõõtur töötab?

See toimib, mõõtes sisemise pingestatud traadi vibratsioonisageduse muutusi. Kui jälgitav struktuur deformeerub, muutub traadi pinge, mis muudab vibratsiooni sagedust. See sagedus teisendatakse seejärel pingega seotud andmeteks.

3. Miks sobivad vibreeriva traadi pingemõõturid pikaajaliseks jälgimiseks?

Neid kasutatakse laialdaselt pikaajaliseks jälgimiseks, kuna vibreeriva traadi tehnoloogia pakub stabiilset jõudlust, head korratavust ja sobivust karmidesse tsiviilehituskeskkondadesse, nagu välistingimustes, niisketes ja muutuva temperatuuriga alad.

4. Mis on pinnale paigaldatava vibreeriva traadi pingemõõturi eelis?

Pinnale paigaldatav mudel on kasulik olemasolevate konstruktsioonide, moderniseerimisprojektide ja juurdepääsetavate konstruktsiooniosade jaoks, kus sisseehitamine pole võimalik või vajalik. See pakub väliseireks paindlikku kasutuselevõttu.

5. Kuidas valida oma projekti jaoks õige vibreeriv traadi pingemõõtur?

Peaksite arvestama konstruktsiooni materjali, paigalduskohta, seire kestust, keskkonnaseisundit, kaablite marsruuti ja seda, kas andur ühendub automaatse seiresüsteemiga. Kogenud tarnijaga töötamine aitab tagada, et toode vastab teie tegelikele projektivajadustele.
