Mis on fooliumi deformatsioonimõõturid? Põhimõte, tüübid ja kuidas see töötab

Kaasaegse inseneri ohutusjärelevalve puhul on oluline mõista, kuidas konstruktsioon reageerib koormusele, pingele, deformatsioonile ja keskkonnamuutustele. Olenemata sellest, kas projekt hõlmab silda, tammi, nõlva, tunnelit, kõrghoonet, tuuletorni, maa-alust ehitist või teepõhja, aitavad usaldusväärsed seireandmed inseneridel hinnata konstruktsiooni käitumist ja teha teadlikke hooldus- või ohutusotsuseid.

Paljude struktuuriseires kasutatavate anduritehnoloogiate hulgas on fooliumi tensomõõtur endiselt üks kõige laialdasemalt kasutatavaid ja praktilisemaid tööriistu. Kuigi see on väikese suurusega, mängib see olulist rolli materjalide jõu mõjul deformeerumise mõõtmisel. Projekti töövõtjate, seireintegraatorite, nõuandvate inseneride ja turustajate jaoks on seiresüsteemi kavandamisel oluline mõista fooliumi tensomõõturite põhimõtet ja valikut.

Selles artiklis selgitame, mis on fooliumi tensomõõtur, selle tööpõhimõte, peamised fooliumi tensomõõturite tüübid ja kuidas seda kasutatakse reaalsetes inseneriprojektides. Samuti rõhutame, miks on õige tarnija valimine infrastruktuuri- ja ehitusjärelevalve rakenduste jaoks oluline.

Mis on fooliumi deformatsioonimõõtur?

Fooliumist deformatsioonimõõtur toimib andurina, mis tuvastab objekti välispinnal esineva pinge. Pingutus eksisteerib inseneriterminina, mis kirjeldab väiksemaid pikkuse muutusi, mis tekivad siis, kui materjal kogeb pinget, survet või painde- või väändejõudu.

Fooliumist deformatsioonimõõtur muudab selle mehaanilise deformatsiooni mõõdetavaks elektrisignaaliks. Kuigi konstruktsiooni kuju muutus võib olla väga väike, võib see avaldada olulist teavet pingejaotuse, koormusreaktsiooni, väsimusseisundi ja konstruktsiooni jõudluse kohta aja jooksul.

Seetõttu rakendavad insenerieksperdid oma projektide ohutuse jälgimiseks sageli fooliumist tensomõõtureid. Konstruktsioonikomponendid testivad oma jõudlust tegelikes kasutustingimustes, mis võimaldab inseneridel hinnata nende tegelikku jõudlust eeldatavate projekteerimistulemuste põhjal.

Miks on deformatsiooni mõõtmine inseneriprojektides oluline?

Pingutuse mõõtmine muutub oluliseks, kuna enamik struktuuriprobleeme saab alguse tuvastamatutest väikestest muutustest, mis struktuurides toimuvad. Konstruktsioon näitab oma esialgseid kahjustuse märke peente deformatsioonimustrite kaudu, mida insenerid saavad mõõta ja analüüsida enne nähtava pragunemise, nihkumise või täieliku rikke ilmnemist.

Sildades võivad fooliumist tensomõõturid aidata jälgida tala pinget liikluskoormuse all. Tammides võivad need toetada pingete jälgimist betoon- või terasdetailides. Nõlvadel ja tugistruktuuridel aitab deformatsiooni jälgimine inseneridel mõista koormuse ülekandmist ja deformatsiooniga seotud reaktsiooni. Tunnelites ja maa-alustes projektides võivad deformatsiooniandmed näidata, kuidas vooderdus või tugisüsteem kaevetööde või pikaajalise hoolduse ajal toimib.

Nendel põhjustel kasutatakse tavaliselt fooliumist tensomõõtureid:

• silla tervise jälgimine
• tammi ohutuse järelevalve
• kalle ja geotehniline ehitus
• hoonete ja kõrghoonete seire
• tunneli- ja maa-alused tööd
• tuuletorni jälgimine
• raudtee-, maantee- ja infrastruktuuriprojektid

Kõigis neis rakendustes aitavad täpsed deformatsiooniandmed parandada ohutuse hindamist, hoolduse planeerimist ja pikaajalist varahaldust.

Fooliumi deformatsioonimõõturi põhimõte: kuidas see töötab?

Fooliumi deformatsioonimõõturi põhikontseptsiooni saab seletada elektrivoolu takistuse muutumisega.

Juhtudel, kui mistahes konstruktsiooni pinnale on kinnitatud fooliumi tensoandurid, toimub deformatsioon koos pinna enda omaga. Kui materjal paisub või tõmbub kokku, toimub fooliumi deformatsioonimõõturi samaväärne laienemine või kokkutõmbumine. Suuruse füüsiline kõikumine põhjustab selle takistuse kerge muutuse.

Saadud takistuse muutust mõõdetakse elektrivooluahela kujul, mis tavaliselt sisaldab Wheatstone'i silla paigutust. Signaali võimendatakse, kogutakse andmehõiveseadmetega ja teisendatakse seireks ja analüüsiks deformatsiooniväärtusteks.

Lihtsamalt öeldes toimib protsess nii:

1. Konstruktsioon kogeb koormust või deformatsiooni

2. Fooliumi tensoandur deformeerub koos konstruktsiooniga

3. Selle elektritakistus muutub

4. Mõõtesüsteem fikseerib ja teisendab muutused kasutatavateks andmeteks

Kuna signaali kõikumine on väga väike, on õige paigaldamine ja signaali konditsioneerimine hädavajalik. Deformatsiooni mõõtmise täpsus ei sõltu ainult andurist endast, vaid ka liimimise kvaliteedist, pinna ettevalmistamisest, temperatuuri kompenseerimisest, juhtmestikust ja keskkonnakaitsest.

Tensomõõturite peamised tüübid

Insenerid vajavad oma erinevate töökeskkondade jaoks erinevat deformatsioonimõõturit. Õige tüübi valik parandab nii mõõtmise täpsust kui ka süsteemi vastupidavust kogu selle tööaja jooksul.

1. Fooliumi deformatsioonimõõturid

Fooliumist tensomõõturid jäävad kasutajate seas üheks eelistatuimaks deformatsioonimõõturitüübiks. Seade koosneb metallist fooliummustrist, mille insenerid kinnitavad alusmaterjali külge. Mõõdikud tagavad kõrge tundlikkuse ja töökindla töö paljudel erinevatel kasutusjuhtudel.

Seadmed leiavad ühist rakendust laboratoorsetes katsetes, konstruktsiooni hindamises ja tehnilistes seires, kuna need võimaldavad pinna deformatsiooni täpset mõõtmist.

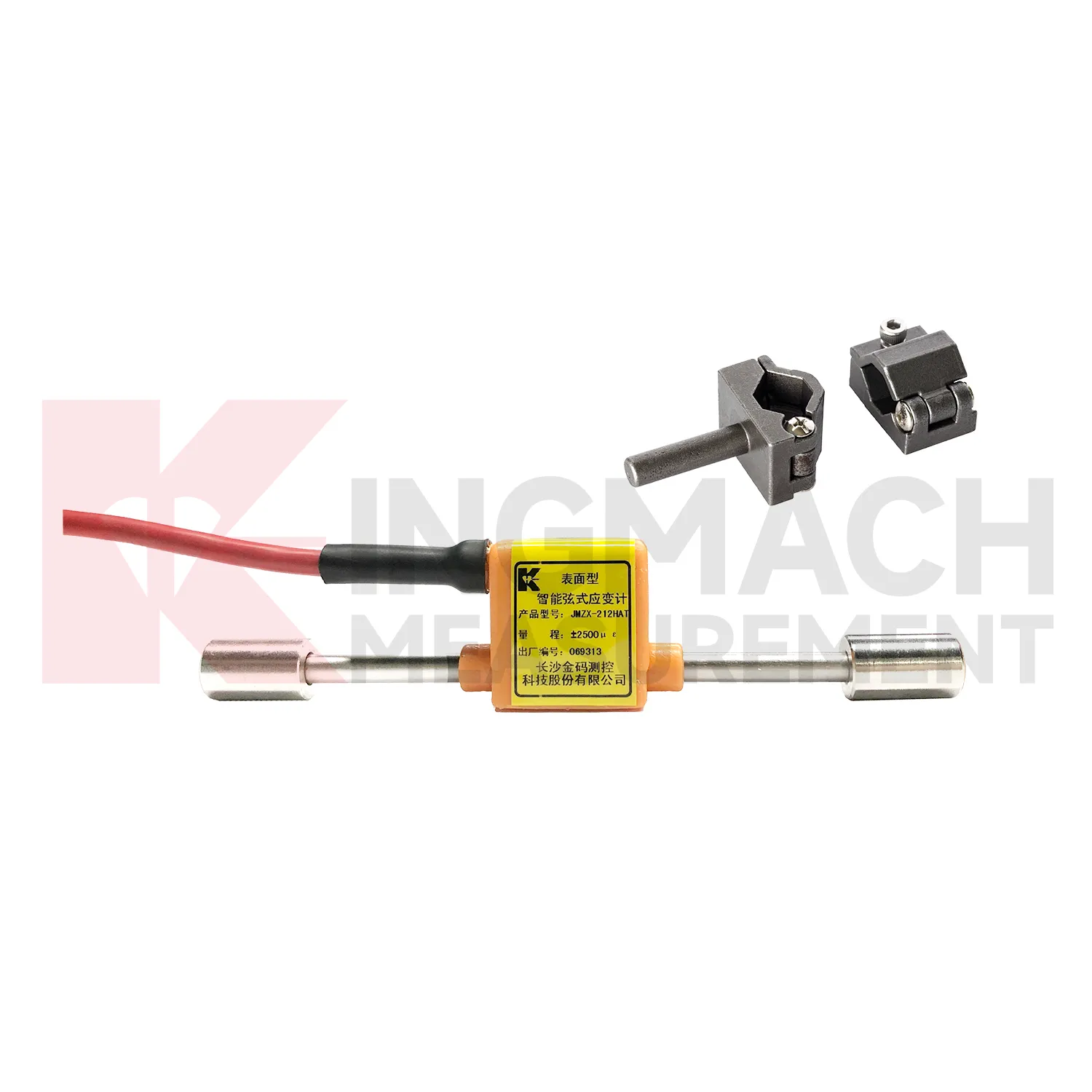

2. Traadi pingemõõturid

Traadi tõmbemõõturid kasutavad sensorelemendina peent takistustraati. Seade säilitab oma traditsioonilise disaini, kuid inimesed kasutavad seda konkreetsetel konstruktsiooni- ja seireeesmärkidel.

Traadimõõturid muutuvad valikuliseks projektide jaoks, mis nõuavad spetsiifilisi mõõtmise seadistusi või konkreetseid keskkonnatingimusi.

3. Keevitavad deformatsioonimõõturid

Keevitavad pingeandurid võimaldavad kinnitada metallpindadele, mida liimimismeetodid ei suuda tõhusalt toime tulla. Mõõturid leiavad laialdast rakendust teraskonstruktsioonide, sildade, tööstusmasinate ja muude metallkomponentide puhul.

Keevitavad mõõturid pakuvad väliskeskkonnas töötavatele projektimeeskondadele paigaldusmeetodit, mis tagab turvalise paigalduse.

4. Sisseehitatud või spetsiaalsed deformatsioonimõõturid

Mõned projektid nõuavad spetsiaalseid gabariite, mida saab kinnitada betooni- ja geotehnilistesse konstruktsioonidesse, aga ka spetsiaalsetesse ehitusmaterjalidesse. Tooted toimivad olukordades, mis vajavad pidevat konstruktsiooni monitooringut väljaspool otsese pinnapaigalduse võimalusi.

Ehitustööstus kasutab neid materjale suurprojektide jaoks, mis hõlmavad tammide, tunnelite, vundamentide ja maa-aluseid ehitustöid.

5. Temperatuuriga kompenseeritud deformatsioonimõõturid

Välisehituskonstruktsioonides esineb temperatuurikõikumisi, mis vähendavad mõõtmistäpsust. Temperatuuriga kompenseeritud deformatsioonimõõturite kasutamine aitab seda mõju vähendada, suurendades samal ajal andmete täpsust.

Tehnoloogia osutub kasulikuks sillaprojektide, tuuletornide ja tammide projektide ning teras- või betoonkonstruktsioonide puhul, mis seisavad silmitsi välistingimustega.

Kuidas fooliumi deformatsioonimõõturid reaalses inseneri jälgimises töötavad

Tegelikes projektides kinnitatakse või integreeritakse fooliumi tensoandurid konstruktsioonikomponentide külge, kus pingekäitumist on vaja jälgida. Pärast paigaldamist tuvastavad nad koormusest, vibratsioonist, settimisest, soojusliikumisest või pinge ümberjaotumisest põhjustatud deformatsioonimuutused.

Näiteks:

• Silla konstruktsiooni hindamiseks võib taladesse, tekidesse või terasdetailidesse kasutada fooliumist tensomõõtureid, et hinnata rakendatud liikluskoormuse mõju.
• Tammiseireks võivad need aidata jälgida veesurvest, temperatuurimuutustest või pikaajalisest struktuurikäitumisest põhjustatud stressimuutusi.
• Kaldkonstruktsioonide puhul on need olulised tugistruktuuride, ankrute või konstruktsioonielementide konstruktsiooniliste reaktsioonide hindamisel.
• Hoonete ja kõrghoonete puhul saab koormuse ülekandmise, tugevduse jõudluse või tugevdava mõju hindamiseks kasutada fooliumi tensomõõtureid.
• Tunnelikonstruktsioonide puhul aitavad need hinnata vooderdiste, tugidetailide ja konstruktsioonireaktsioone ehitusetappidel.
• Tuuletornide puhul võivad fooliumist tensomõõturid olla abiks pingete ja väsimuse hindamisel tuulekoormuse tingimustes.
• Teepeenarde ja raudteekonstruktsioonide puhul aitavad fooliumiga tensomõõturid hinnata liikluskoormustest tuleneva korduva koormusega reaktsioone.

Teisendades need füüsilised vastused mõõdetavateks andmeteks, annavad fooliumi deformatsioonimõõturid inseneridele selgema pildi struktuuri käitumisest aja jooksul. See teeb neist väärtuslikud tööriistad nii lühiajaliseks testimiseks kui ka pikaajaliseks terviseseireks.

Peamised tegurid fooliumi deformatsioonimõõturi valimisel

Inseneriostjate ja seiretöövõtjate jaoks ei tähenda fooliumi tensomõõturi valimine ainult andurite saadavust. See puudutab toote sobitamist projekti tingimustega.

Olulised valikutegurid hõlmavad:

• jälgitava struktuuri materjal
• eeldatav pingevahemik
• staatilise või dünaamilise mõõtmise nõue
• sise- või välisrakendus
• pinna seisund ja paigaldusviis
• temperatuuri kõikumine
• pikaajalise vastupidavuse nõue
• ühilduvus seireseadmetega
• kaabli kaitse- ja tihendusvajadused
• projekti keskkond, nagu niiskus, korrosioon või vibratsioon

Näiteks ilmastiku ja tsüklilise koormuse all olev sillaprojekt võib vajada erinevat lahendust kui betoontammis või tunneli vooderdis kasutatav sisseehitatud gabariit. Õige valikuprotsess aitab vältida paigaldusprobleeme, ebastabiilseid signaale või anduri eluea lühenemist.

Levinud väljakutsed fooliumi deformatsioonimõõturi rakendustes

Kuigi fooliumist deformatsioonimõõtureid kasutatakse laialdaselt, võivad jõudlust mõjutada mitmed praktilised probleemid.

Üks levinud probleem on pinna halb ettevalmistus. Kui paigalduspind ei ole puhas ja korralikult töödeldud, ei pruugi mõõtur korralikult kinnituda, mis võib mõjutada andmete täpsust.

Teine väljakutse on installiviga. Vale joondamine, sobimatu liimikasutus või ebapiisav kaitse võivad kõik põhjustada ebastabiilseid näitu.

Temperatuuri mõju on veel üks oluline tegur, eriti väliskonstruktsioonide puhul. Ilma nõuetekohase kompensatsioonita võivad temperatuuri kõikumised põhjustada signaali triivi või valenäidud.

Karmides keskkondades võivad mõõtmise stabiilsust mõjutada ka niiskus, korrosioon, tolm ja kaablikahjustused. Seetõttu eelistavad paljud projektiostjad koostööd tarnijatega, kes mõistavad tegelikke inseneritingimusi ja oskavad soovitada sobivaid tooteid, selle asemel, et pakkuda ainult standardseid kataloogiartikleid.

Miks on tarnija kogemus oluline?

Sildade, tammide, tunnelite, nõlvade, hoonete, tuuletornide ja maa-aluste ehitusprojektide puhul sõltub monitooringu usaldusväärsus nii toote kvaliteedist kui ka rakenduste toest. Ostjad vajavad sageli rohkemat kui andurit — nad vajavad abi valikul, tehnilisel suhtlusel, tarne koordineerimisel ja eksporditeenusel.

Kingmachis tarnime fooliumist tensomõõtureid tehniliste mõõtmiste ja konstruktsiooniohutuse järelevalve rakenduste jaoks. Meie tootevalik on loodud toetama mitmesuguseid projektivajadusi infrastruktuuri-, ehitus- ja tööstusseire sektorites.

Välismaiste klientide jaoks tähendab see juurdepääsu:

• fooliumist tensomõõturi tooted erinevateks seirerakendusteks
• projektipõhise tootevaliku toetamine
• töövõtjate, turustajate ja integraatorite tarnevõime
• ekspordikogemus rahvusvahelisteks tellimusteks ja tehniliseks suhtluseks

Kui hankite andureid konstruktsiooni seisundi jälgimiseks või inseneriseadmete jaoks, võib professionaalse tarnija valimine aidata parandada nii hanke tõhusust kui ka projekti jõudlust.

Tutvu meie tootevalikuga siin: Tüvemõõturid

Järeldus

Fooliumist tensoandur toimib süsteemi tähtsusetu osana. Siiski täidab see inseneriohutuse hindamisel olulist funktsiooni. Seade mõõdab minimaalseid struktuurimuudatusi, et aidata inseneridel hinnata stressimustreid ja töövõimet, tuvastades samas võimalikud ohud erinevates infrastruktuuriprojektides.

Fooliumi deformatsioonimõõturid toimivad oluliste ja tõhusate mõõteriistadena kaasaegsetes seiresüsteemides, mis hõlmavad sildu, tammide ja tunnelite, nõlvade, hoonete, tuuletornide, maa-aluste rajatiste ja teepeenarde jaoks. Ostjad peavad mõistma toote põhimõtteid ning erinevaid tüüpe ja rakenduste erinevusi, sest need teadmised võimaldavad neil teha paremaid projektiotsuseid.

Kui otsite oma seireprojekti jaoks usaldusväärseid fooliumi tensomõõturi lahendusi, on Kingmach valmis teie hankimisvajadusi toetama. Võtke meiega ühendust oma projekti tüübi, struktuurimaterjali ja seirenõuetega ning meie meeskond aitab soovitada teie rakenduse jaoks sobivaid tooteid.

KKK

1. Milleks kasutatakse fooliumist tensomõõturit?

Fooliumist deformatsioonimõõturit kasutatakse materjali või konstruktsiooni väikese deformatsiooni mõõtmiseks koormuse all. Seda kasutatakse tavaliselt sildades, tammides, tunnelites, hoonetes, nõlvades, tuuletornides ja muudes tehnilistes seireprojektides.

2. Kuidas fooliumist tensoandur töötab?

Fooliumist deformatsioonimõõtur tuvastab elektritakistuse muutused, kui see venib või surub kokku jälgitava objekti pinnaga. See takistuse muutus teisendatakse mõõdetavateks deformatsiooniandmeteks.

3. Millised on pingeandurite peamised tüübid?

Levinud tüüpide hulka kuuluvad fooliumist tensomõõturid, traadi tensomõõturid, keevitavad tensomõõturid, sisseehitatud tensomõõturid ja temperatuuriga kompenseeritud tensomõõturid. Erinevate projektitingimuste jaoks sobivad erinevad tüübid.

4. Miks on deformatsiooniseire ehitusehituses oluline?

Pingutuse jälgimine aitab inseneridel mõista struktuurilise pinge käitumist, tuvastada ebanormaalset koormusreaktsiooni, hinnata väsimusseisundit ja toetada pikaajalist ohutuse hindamist enne nähtavate kahjustuste tekkimist.

5. Kuidas valida oma projekti jaoks õiget fooliumi deformatsioonimõõturit?

Arvesse tuleks võtta konstruktsiooni materjali, paigaldusmeetodit, temperatuuri tingimusi, mõõtmisvahemikku, seire kestust ja kokkupuudet keskkonnaga. Kogenud tarnijaga töötamine aitab tagada, et mõõtur vastab teie projekti nõuetele.
