Vibreerivad traadi pingemõõturid sildade, tunnelite ja tammide jälgimiseks: täielik valikujuhend

Ülemaailmses ehitustööstuses on ulatuslikud infrastruktuuriinvesteeringud tohutult kasvanud. Valitsused ja eraarendajad rahastavad suuri sildu, tunneleid, hüdroelektrijaama tamme ja kõrguvaid tuuleenergia struktuure kogu maailmas. Järelikult pole nõudlus usaldusväärsete, pikaajaliste struktuurilise tervisekontrolli (SHM) süsteemide järele kunagi olnud suurem. Nendes kriitilistes ohutussüsteemides toimivad pingeandurid peamise andmeallikana. Peate mõistma, et vale anduri valik maksab palju rohkem kui füüsiline seade ise. Vale valik põhjustab kallutatud pingearvutusi, lükkab ohutusotsuseid edasi ja mitmekordistab pikaajalisi hoolduskulusid.

Seetõttu on deformatsioonimõõturi valimine pigem kriitiline tehniline otsus kui lihtne kauba ostmine. Iga projektiinsener peab enne anduri määramist vastama kolmele põhiküsimusele. Esiteks, mis on hostmaterjal? Teiseks, milline on praegune installietapp? Lõpetuseks, millised on keskkonnapiirangud? See põhjalik juhend tutvustab teile erinevaid mõõtetüüpe, kriitilisi valikukriteeriume, rakenduste sobitamist ja andurite integreerimist terviklikku SHM-süsteemi.

Mis teeb vibreeriva traadi tehnoloogiast pikaajalise pingeseire ülemaailmse standardi?

Enne anduri intelligentset määramist vajate kindlat tehnilist arusaama erinevate seiretehnoloogiate toimimisest. Vibratsioonitraadi (VW) tehnoloogia on praegu infrastruktuuri pikaajalise jälgimise ülemaailmne standard. Vibratsioonitraadi põhimõte tugineb pingutatud terastraadile, mida ergastatakse impulss-ergutusmähisega. Selle vibratsiooni loomulik sagedus vastab otseselt juhtme pingele.

See sagedusväljund pakub tsiviilehitusprojektide jaoks erakordseid eeliseid. VW andurid pakuvad tugevat häirekindlust elektromagnetiliste häirete suhtes ja neil on väga stabiilne pikaajaline triivimiskäitumine. Lisaks võivad need andurid edastada signaale kilomeetrite pikkuse kaabli ulatuses ilma moonutuste või signaalikadudeta.

Enamik struktuurilise tervise seireprojekte avaldab andurid välistingimustes olulistele soojustsüklitele. Seetõttu on kaasaegsetel VW deformatsioonimõõturitel sisseehitatud termistor integreeritud temperatuuri tuvastamiseks. See lisand võimaldab seiretarkvaral rakendada deformatsiooninäitudele automaatseid temperatuurikorrektsioone. Seda jõulist jõudlust saate võrrelda traditsiooniliste takistusliku fooliummõõturitega. Fooliumimõõdikud sobivad suurepäraselt laboriseadete ja lühiajaliste katsete jaoks. Siiski on fooliummõõturid pikkade kaablite korral väga vastuvõtlikud niiskuse sissepääsule, nulltriivile ja võimendisõltuvusele. Kingmach tõstab seda standardit veelgi oma nutika VW-seeriaga (HAT ja HB variandid). Need täiustatud mudelid lisavad digitaalse adresseerimise võimalused, mis võimaldavad inseneridel juhtida mitme anduriga siinivõrke ühe andmelogeri abil.

Kolm peamist deformatsioonimõõturi tüüpi – ja millal igaüks kasutusele võtta

Insenerid küsivad sageli, millist deformatsioonimõõturit nad peaksid oma konkreetse projekti jaoks kasutama. Vastus nõuab struktureeritud võrdlust, mis põhineb installimeetodil ja hostistruktuuril. Saate need andurid kategoriseerida nelja peamise juurutuse tüüpi.

Pinnale paigaldatav deformatsioonimõõtur (JMZX-212HAT/HB)

Tehnikud kruvivad või liimivad pinnale paigaldatud tensoandurid otse olemasolevate betoon- või teraspindade külge. Peaksite valima selle mudeli ehitusjärgseks jälgimiseks, konstruktsiooni moderniseerimiseks ja dünaamilise koormuse testimiseks. See mõõtur sobib suurepäraselt ka siis, kui puurimine või põhikonstruktsiooni valamine on võimatu. JMZX-212 seeria pakub standardset mõõtmisvahemikku ±2500 με eraldusvõimega 0,1 με. Täielikult suletud roostevabast terasest korpus tagab veekindla jõudluse kuni 150-meetrise veesügavuseni.

Sisseehitatud deformatsioonimõõtur (JMZX-215HA/215HAT/HB)

Ehitusmeeskonnad valavad sisseehitatud tensoandurid otse värskesse betooni või matavad need konstruktsioonitäitematerjalidesse. See on standardvalik uute ehitusprojektide jaoks, sealhulgas sillad, tammid, tunnelid, tugiseinad ja vundamendiplaadid. Kinnitusandurid ei nõua alusmaterjalilt nihkekindlust, mis teeb paigaldusprotsessi erakordselt kiireks ja töökindlaks.

Pindkeevitatud deformatsioonimõõtur (JMZX-206HAT)

Keevitajad kinnitavad pindkeevitatud tensoandurid otse teraskonstruktsioonidetailidele, nagu talad, lehtvaiad ja toruvaiad. Keevitamine tagab väga ühtlase mehaanilise haakeseaduse paljale terasele ilma keemilistele liimidele tuginemata. See püsivus muudab keevitatud mõõteriistad eelistatud võimaluseks mere- ja maa-aluste teraskonstruktsioonide jaoks, kus epoksüside võib aja jooksul halveneda.

Armatuuri pingemõõtur (JMZX-4XXHAT/HB)

Töövõtjad ühendavad armatuuri pingemõõdikud otse betoonkonstruktsioonide terasarmatuuri puuri. Need andurid mõõdavad armatuuri pikenemist ja kokkusurumist, et hinnata, kuidas koormused liiguvad läbi sammaste, talade ja sügavate vaiade. Need instrumendid on kõrghoonete ehitamiseks, vundamentide ohutuse ja metroo infrastruktuuri jaoks kriitilised.

Mõõtme tüüp	Parim hostmaterjal	Paigaldamise etapp	Tüüpiline rakendus
Pinnale paigaldatav	Olemasolev betoon/teras	Ehitusjärgne	Uuendused ja koormuse testimine
Kinnitamine	Värske betoon	Uus Ehitus	Sillatekid ja tammiseinad
Pind-keevitatud	Paljast terasest liikmed	Uus / Ehitusjärgne	Terasest talad ja vaiad
Armatuuri pingemõõtur	Armatuurtera (armatuurvarras)	Uus Ehitus	Vundamendiaugud ja kõrghooned

Viis tehnilist parameetrit, mis peaksid teie lõplikku spetsifikatsiooni juhtima

Kui olete valinud sobiva paigaldustüübi, peate hindama täpseid tehnilisi näitajaid. Lõpliku hankeotsuse aluseks peaksid olema viis peamist parameetrit.

Mõõteulatus ja eraldusvõime: Standardne ±2500 με mõõtevahemik katab piisavalt enamiku tsiviilehitusrakendustest. Siiski vajate ka suurt tundlikkust. Kõrge eraldusvõimega 0,1 με väljund tagab, et andur fikseerib eelpingestatud betooni- ja teraselementide mikrodeformatsioonid normaalse kasutuskoormuse korral.

Täpsusklass: Täpsushinnang 0,5% FS (Full Scale) toimib infrastruktuuritaseme seire etalonina. Suur täpsus on endiselt ülioluline, kui arvutate materjali elastsusmooduli abil mõõdetud deformatsiooni põhjal tegeliku struktuurse pinge. Peaksite alati kontrollima vastavust tunnustatud sertifitseerimisstandarditele, nagu GB/T 13606-2007 või DL/T 1044-2022.

Veekindlus ja keskkonnakaitse: Paljud projektid töötavad karmides keskkondades. Täielikult suletud roostevabast terasest korpus, mille vee sügavus on 150 meetrit, on hädavajalik. Seda kaitsetaset vajate hüdroelektrijaama tammide, loodete tsooni vaiade ja väga niiskete tunnelite kaevamiste jaoks.

Töötemperatuuri vahemik: Tsiviilehitised taluvad ekstreemseid ilmastikutingimusi. Sisseehitatud termistor peaks töötama laias vahemikus –40 °C kuni +120 °C. Arktilises kliimas või tööstuslike soojusallikate läheduses asuvad projektid nõuavad seda termilist vastupidavust. Lisaks väldib täpne temperatuurikorrektsioon teie automatiseeritud seiresüsteemis valehäireid.

Signaali väljund ja süsteemi ühilduvus: Peate otsustama standardsete VW sagedusväljundite ja digitaalsete Smart-variantide (RS-485 / SDI-12) vahel. Nutikad andurid võimaldavad mitmepunktilist siini juhtmestikku. See digitaalne arhitektuur võib suurte andurimassiivide puhul vähendada suuri kaablikulusid kuni 60%. Praktilise märkusena on Kingmachi lugemisüksused ja andmelogerid tehases sobitatud JMZX andurite seeriaga, mis välistab täielikult süsteemi integreerimise riskid.

Täiendage oma deformatsiooni jälgimist õõnsate koormuselementidega, et tagada täielik kaabli jõu jälgimine – lisateavet leiate meie õõnsate koormusandurite juhendist → Õõneskoormusandurid sillakaablite ja ankruseire jaoks: valikujuhend ja spetsifikatsioonid

Tensomõõturite sobitamine projekti tüübiga: sildade jälgimisest geotehnilise tehnikani

Õige anduri sobitamine konkreetse rakendusega on tõhusa struktuurilise tervise jälgimise tunnus. Erinevad tsiviilehitusvaldkonnad nõuavad erinevaid mõõtmismeetodeid.

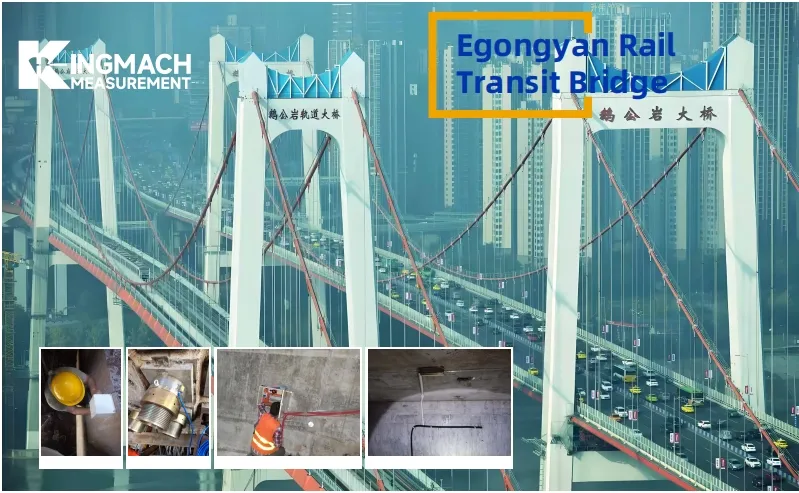

Sillaseire: Sillaprojektid nõuavad mitmekülgset lähenemist. Insenerid valasid betoonist tekisektsioonidesse kinnitusmõõdikud ja ühendavad terassarruse külge armatuuri pingemõõturid, et mõõta pingereaktsioone ja betooni pikaajalist roomemist. Samal ajal kasutavad tehnikud peamistel terastaladel pindkeevitatud mõõteseadmeid, et jälgida käimasolevaid väsimustsükleid.

Tunneli- ja maa-alused ehitised: maa-alune keskkond kujutab endast suuri väljakutseid kõrge niiskuse ja söövitava põhjaveega. Need tingimused nõuavad täielikult suletud, veekindlaid kinnitusmõõtureid. Lisaks vähendab nutikas siini juhtmestiku kasutamine märkimisväärselt paigaldamise keerukust kitsastes tunnelipealsetes.

Hüdroelektri tammid ja tugiseinad: tammide seire sõltub suurel määral sügavale betoonkehasse valatud kinnitusanduritest. Veekindlad korpused taluvad kergesti püsivat sukeldumist tugeva veesurve all. VW signaalide kaugedastusvõime võimaldab inseneridel ehitada üle tammi esikülje massiivseid andureid ilma vahepealseid signaalireiitereid paigaldamata.

Kõrghooned ja vundamendiaugud: Ohutus linnakaevamiste ajal on ülimalt tähtis. Kolonni puuride ja nihkeseinte külge keevitatud armatuurvarraste pingemõõturid pakuvad reaalajas andmeid koormuse jaotumise kohta vastavalt ehitusetappidele.

Külgnõlvad ja geotehnilised projektid: nõlvade stabiilsus nõuab pidevat järelevalvet. Insenerid paigaldavad betoonist vooderdistesse pinnale paigaldatavad või manustatud mõõturid, et jälgida pinna deformatsiooni ja tugiseina pinget.

Tuuletornide konstruktsioonid: Tuuleturbiinid taluvad suuri tsüklilisi koormusi. Terasest tornisektsioonidele kinnitatud pindkeevitatud mõõturid jälgivad tõhusalt paindeväsimust ja tuule põhjustatud dünaamilisi pingeid.

Väljaspool andurit: kuidas deformatsioonimõõturid sobivad täielikku SHM-i andmesüsteemi

Te peaksite alati nägema deformatsioonimõõturit suurema tehnoloogilise ökosüsteemi osana. Andur toimib lihtsalt andmete lähtepunktina. Mõõdiku loomupärane täpsus on oluline ainult siis, kui kogu edastusahel säilitab need andmed ilma elektrimüra või signaali kadumiseta.

Instrumentide kaablid mängivad andmete täpsuses suurt rolli. Peate kasutama varjestatud, sobitatud takistusega kaableid, mis on spetsiaalselt ette nähtud vibreeriva traatanduri jaoks. Kvaliteetsed kaablid hoiavad ära signaali halvenemise isegi üle 1000 meetri pikkuste edastuste puhul.

Järgmisena peate kaaluma omandamise riistvara. Kingmachi automatiseeritud andmelogerid ja lugemisüksused toetavad mitme kanaliga küsitlust. Need võimaldavad inseneridel konfigureerida täpseid häireläve ja kasutada kaugtelemeetria valikuid, sealhulgas 4G, WiFi ja LoRa võrke.

Lõpuks muudab visualiseerimistarkvara töötlemata sagedused kasutatavaks ülevaateks. Reaalajas digitaalsed armatuurlauad kuvavad pingetrende, temperatuuriga korrigeeritud pingeväärtusi ja automatiseeritud hoiatustasemeid. See integratsioon võimaldab järelevalveta 24/7 kaugseiret struktuuris. Andurite, kaablite, logijate ja tarkvara määramine ühelt tarnijalt välistab sideprotokollide mittevastavuse ja vähendab oluliselt kasutuselevõtu aega.

Mida otsida pingemõõturite hankimisel rahvusvaheliselt tarnijalt

Hankemeeskonnad seisavad silmitsi ainulaadsete väljakutsetega, hinnates struktuursete tervisekontrolli andurite rahvusvahelisi tarnijaid. Peate vaatama kaugemale lihtsatest tootespetsifikatsioonidest ja hindama tarnija töökindlust.

Esiteks on kolmanda osapoole sertifikaadid tohutult olulised. Peaksite nõudma jälgitavaid kalibreerimiskirjeid ja ranget vastavust tunnustatud tööstusstandarditele. Kontrollitud tooted vähendavad oluliselt teie projekti heakskiitmise riske. Teiseks peate hindama kohaletoimetamise usaldusväärsust. Ideaalne tarnija hoiab laos standardmudeleid kiireks lähetamiseks, järgides samal ajal rangeid lepingulisi tarnegraafikuid kohandatud projektimahuliste tellimuste jaoks.

Kolmandaks, igakülgne müügijärgne tugi eraldab mainekad tootjad pelgalt edasimüüjatest. Otsige tarnijaid, kes pakuvad 24/7 tehnilist vihjeliini kiire esialgse reageerimisajaga. See tugi muutub hindamatuks, kui kaugprojektid puutuvad kokku ootamatute andmeanomaaliatega. Neljandaks hinnake nende kohandamisvõimalusi. Ekstreemses kliimas või kitsastes ruumides asuvate projektide jaoks on sageli vaja kohandatud gabariidi pikkust, spetsiaalseid korpuse materjale või mittestandardseid pistikutüüpe. Lõppkokkuvõttes tagab täieliku vastutuse ühe allika tarnija valimine, kes toodab andureid, kaableid, logijaid ja tarkvara ühe ühtse kvaliteedijuhtimissüsteemi all.

Õige valiku tegemine: kiire otsuse kokkuvõte ja teie järgmine samm

Ideaalse deformatsioonimõõturi valimine on metoodiline protsess. Peate analüüsima hostmaterjali, tuvastama installifaasi, kontrollima tehnilisi kirjeldusi ja tagama täieliku süsteemi ühilduvuse. Parim pingeandur on harva odavaim või kõige muljetavaldavamate laboratoorsete näitajatega variant. Selle asemel on õige andur see, mis sobib ideaalselt teie struktuurse keskkonna ja pikaajalise jälgimise kestusega.

Kas te pole kindel, milline andurimudel teie konkreetsele projektile sobib? Kas vajate oma projekti jaoks anduri soovitust? Jagage oma nõudeid – Kingmachi insenerid vastavad 24 tunni jooksul. 🔗 [ Taotlege tasuta projektikonsultatsiooni → ]

KKK-d

1. Mis on peamine erinevus pindpaigaldatavate ja sisseehitatud tensomõõturite vahel?

Tehnikud kinnitavad pinnale paigaldatud mõõturid olemasolevate konstruktsioonide välisküljele poltide või liimide abil. Ja vastupidi, ehitusmeeskonnad valavad uue ehitusetapi ajal kinnitusmõõtureid otse märga betooni.

2. Kas vibreeriva traadi pingeanduriga saab mõõta temperatuuri?

Jah. Enamik kvaliteetseid vibreeriva traadi pingemõõtureid sisaldavad sisseehitatud termistorit. See komponent mõõdab kohalikku temperatuuri, võimaldades teie seiretarkvaral soojuspaisumise ja kokkutõmbumise jaoks deformatsiooninäidud automaatselt korrigeerida.

3. Miks kasutada pindkeevitatud mõõturit liimiga kinnitatud mõõturi asemel?

Pindkeevitatud mõõdikud loovad püsiva metallurgilise sideme paljaste teraskonstruktsioonidega. See keevitatud ühendus tagab suurepärase pikaajalise stabiilsuse karmis, niiskes või veealuses keskkonnas, kus keemilised liimid lõpuks lagunevad.

4. Kui kaugele suudab vibreeriv traatandur oma signaali edastada?

Kuna vibreerivad traatandurid väljastavad pinge asemel sagedust, peavad nad vastu kaabli takistuse muutustele. Nõuetekohase varjestatud kaabeldusega suudavad nad ilma väliste võimenditeta edastada täpseid signaale üle 1000 meetri kaugusele.

5. Mida teeb "Smart" vibreeriv traatandur?

Nutikad andurid kasutavad digitaalseid protokolle (nt RS-485 või SDI-12) ja neil on ainulaadsed digitaalsed aadressid. See võimaldab inseneridel ühendada mitu andurit mööda ühte kaablisiini, vähendades drastiliselt juhtmestiku keerukust ja materjalikulusid.

6. Kas vibreerivaid traadist pingemõõtureid saab kasutada koos koormusanduritega?

Jah. Vibreerivaid traadist pingemõõtureid ja koormusandureid kasutatakse tavaliselt koos konstruktsiooni- ja geotehnilises seires. Koormusandurid mõõdavad rakendatud jõudu, samas kui pingeandurid mõõdavad materjali deformatsiooni, pakkudes täiendavaid andmeid konstruktsiooni toimivuse täielikumaks hindamiseks.

7. Kuidas teostada välikalibreerimise kontrollimist ilma tehase ümberkalibreerimiseta?

Välikontrolli saab teha nullnäitude kontrollimisel, mõõtmiste võrdlemisel teadaolevate võrdluskoormustega, ajalooliste andmete suundumuste ülevaatamisega või ristkontrolliga teiste anduritega. Need meetodid aitavad tuvastada võimalikku triivi ametlike kalibreerimisintervallide vahel, ilma et oleks vaja tehases uuesti kalibreerida.

---

Kirjutas Kingmach Engineering Team — infrastruktuuriprojektide toetamine kogu maailmas alates 2001. aastast
