Õõneskoormusandurid sillakaablite ja ankruseire jaoks: valikujuhend ja spetsifikatsioonid

Trosssillad, eelpingestatud betoonist tekid ja tammide ankrud toetuvad konstruktsiooni terviklikkuse säilitamiseks täpselt kalibreeritud pingele. Juba viis protsenti kõrvalekalded võivad kiirendada väsimuse ebaõnnestumist. Need võivad vallandada ka ootamatu, katastroofilise struktuurilise ülekoormuse. Traditsioonilised jõu mõõtmise meetodid hõlmavad tungraua manomeetrit ja perioodilist tõstekatset. Need meetodid on katkendlikud ja väga töömahukad. Lisaks on need täiesti sobimatud püsivaks pikaajaliseks struktuurilise tervise jälgimiseks. See lünk järelevalves jätab kriitilise infrastruktuuri haavatavaks.

Õõnes koormusandur pakub sellele probleemile elegantset ja püsivat lahendust. Tuntud ka kui läbiva ava või rõngakujuline koormusandur, sobib see andur otse poldi, kõõluse või ankurvarda kohale. See mõõdab survejõudu pidevalt, ilma konstruktsioonisüsteemi katkestamata. See artikkel uurib nende andurite tööpõhimõtteid ja tehnilisi eeliseid. See hõlmab ka mudelite valikut, peamisi rakendusi, süsteemiintegratsiooni ja olulisi hankekriteeriume.

Kuidas vibreeriv traat õõnes koormusandur tegelikult töötab: rõngakujuline mitmest stringist koosnev konstruktsioon

Insenerid peavad mõistma, kuidas vibreeriv traatõõnes koormusandur tegelikult töötab, et seda õigesti täpsustada. Seade toetub tugevale rõngakujulisele korpusele. See elastsest terasest rõngas läbib põhjaliku mitmeastmelise stabiilsustöötluse. See jaotab survekoormuse ühtlaselt ümber oma ümbermõõdu. See rõngakujuline konstruktsioon välistab ekstsentrilised laadimisvead, mis sageli häirivad lamedaid koormusandureid vale paigalduse ajal.

Selle rõnga sees kasutavad tootjad mitme akordiga vibreerivat traadi paigutust. Sõltuvalt võimsusest kasutab andur kolme-, nelja- või kuueakordilise stringi konfiguratsioone. Need mitmed akordid arvutavad rõnga ristlõike pingenäidud keskmise. Selle paigutuse tõttu teatab JMZX-3XXXHAT seeria koormustest väga tundliku eraldusvõimega 0,1–1 KN, isegi tohutul 8000 KN täisvõimsusel.

Tuummehhanism on vibreeriva traadi põhimõte ise. Iga ülitugev terastraat kinnitatakse rahvusvahelise standardi ankurkeevitusega. Traadi ergastussagedus on otseselt võrdeline selle pingega. See sageduspõhine väljund jääb kaabli takistuse kõikumiste ja elektromagnetiliste häirete suhtes täiesti immuunseks. See elektriline häirekindlus on oluline pikkade kaablite puhul hõivatud tsiviilehitusplatsidel.

Lisaks salvestab sisseehitatud intelligentne kiip püsivalt anduri ainulaadsed kalibreerimistegurid. Kiip suudab logida kuni 800 mõõtmiskirjet, sealhulgas ajatemplid, temperatuurid ja nullkorrektsiooni väärtused. See funktsioon võimaldab inseneridel teostada välikalibreerimist ilma seadet tehasesse tagastamata. Lõpuks tagab sisseehitatud temperatuuriandur automaatse temperatuuri korrigeerimise iga mõõtmistsükli ajal. See välistab termiliselt indutseeritud valed näidud välistingimustes või maetud paigaldustes.

Vibreeriv traat vs deformatsioonimõõtur vs hüdrauliline: miks õõnes VW element võidab pikaajalises tsiviilseires

Ostjad võrdlevad sageli õõnsaid koormusandmeid ainult esialgse ostuhinna alusel. Siiski peate hindama seire kogumaksumust. See hõlmab pikaajalist nulltriivi, hooldusnõudeid, signaali kauguse piiranguid ja üldist andmete usaldusväärsust.

• Resistiivsed (foolium) õõnsad koormusandurid: Need andurid pakuvad madalamat ettemaksu. Siiski on nad aja jooksul väga vastuvõtlikud nulltriivile. Nad kannatavad ka niiskusest tingitud takistuse muutuste all ja sõltuvad suuresti võimenditest, kui kaablid ulatuvad üle 50 meetri. Need ei sobi püsivaks järelevalveta jälgimiseks.
• Hüdraulilised koormusandurid: Need seadmed väldivad täielikult elektriliste häiretega seotud probleeme. Need nõuavad aga sagedast vedelikuhooldust. Need võivad lekkida sisseehitatud või suletud konstruktsioonipaigaldistes. Lisaks ei saa nad näitude edastamist kaugandmete logijatesse ilma sekundaarseid rõhuandureid lisamata.
• Vibreerivad traadist õõnsad koormusandurid: Need andurid toodavad sagedust, mis püsib stabiilsena aastakümnete jooksul. Signaalid edastavad täiuslikult moonutusteta läbi kilomeetrite pikkuse kaabli. Need ei vaja pidevat kalibreerimisgaasi ega -vedelikku. Need on täielikult suletud ja veekindlad.

JMZX-3XXXHAT seerial on 50-aastane disainiea. Infrastruktuuriprojektide puhul, mille varade eluiga on 20–50 aastat, on vibreeriv traadist õõneselement ainus tehnoloogia, mille puhul ei ole projekti keskel oleva anduri väljavahetamine nõutav planeerimise eeldus.

Tehnoloogia tüüp	Pikaajaline stabiilsus	Maksimaalne kaabli jooks	Hooldusnõue	Sisseehitatud sobivus
Resistiivne (foolium)	Kehv (nulltriiv)	< 50 meetrit	Mõõdukas (kalibreerimine)	Madal
Hüdrauliline	Mõõdukas	N/A (vaja on andurit)	Kõrge (vedeliku kontrollimine)	Madal (lekkeoht)
Vibreeriv traat	Suurepärane	> 1000 meetrit	Null (hooldusvaba)	Kõrge (täielikult suletud)

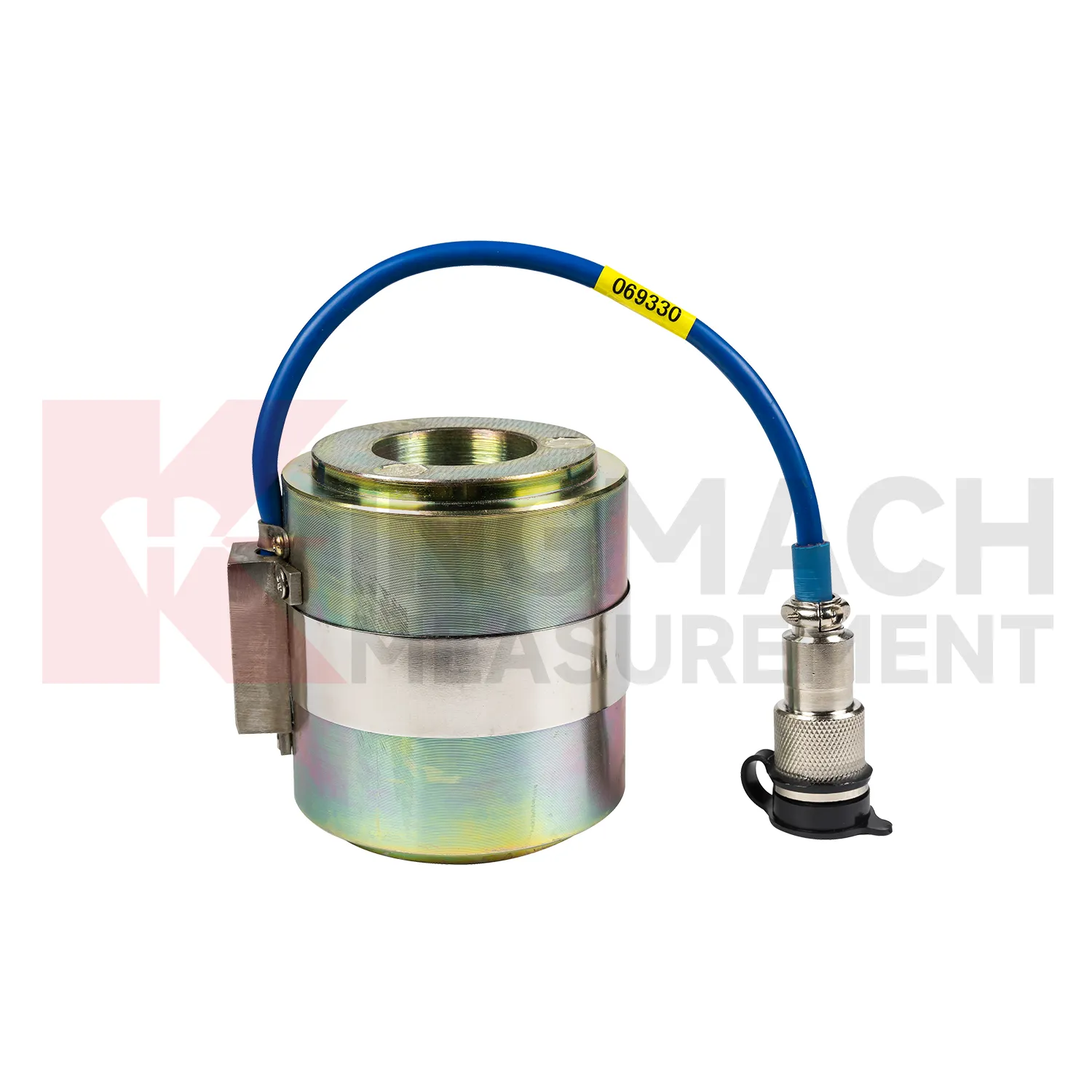

JMZX-3XXXHAT seeria: mahuvahemik, akordi konfiguratsioon ja mõõtmete viide

Hankeinsenerid vajavad täpseid spetsifikatsioone, et sobitada andurid projekti koormustasemetega. JMZX-3XXXHAT seeria pakub laiaulatuslikku võimsusvahemikku 500 KN kuni 8000 KN kaheksa standardmudeli vahel. See lai valik hõlmab kõike alates üksikutest kiviankrutest kuni massiivsete trosssildade kaabliteni.

Akordide arv skaalaub arukalt vastavalt anduri võimsusele. Mudelid kuni 2000 KN kasutavad kolme akordi konfiguratsiooni. 3000 KN mudel kasutab nelja akordi. Mudelid, mille nimivõimsus on 4000 KN ja rohkem, kasutavad kuut akordi. See struktuurne skaleerimine säilitab mõõtmise täpsuse rõnga läbimõõdu suurenedes. Anduri tundlikkus on 500 KN tasemel 0,1 KN. See seab 1 KN tundlikkuse kõigi mudelite puhul, mis on üle 1000 KN. See täpsus vastab hõlpsasti tüüpilisele ±0,1% nõudele, mis on leitud konstruktsioonikaablite seirekoodides.

Nende koormusandurite kompaktne kõrgus on vahemikus 90 kuni 130 millimeetrit. See madal profiil sobib sujuvalt standardsete ankrupeade ja laagriplaatide komplektidega, ilma et oleks vaja konstruktsioonilisi muudatusi. Mittestandardse ava läbimõõdu või ainulaadsete keskkonnavajaduste jaoks on saadaval ka kohandatud mudel JMZX-3X00.

JMZX-3XXXHAT mudeli viitetabel

Mudel	Mahutavus	Tundlikkus	Sisemine ava (Ø)	Kõrgus	Seadistamine
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Kuhu õõnsaid koormusandmeid kasutatakse: kuus kõrgetasemelist inseneri stsenaariumi

Insenerid juurutavad õõnsaid koormusandureid erinevates kõrgete panustega keskkondades. Iga rakendus esitab konkreetsed ohutusalased põhjendused ja pikaajalised järelevalveprobleemid.

• Tross- ja rippsillad: Tugikaablid peavad jääma 3–5 protsendi piiresse nende projekteeritud pingest, et tagada vastupidavus väsimusele. Õõnes vibreeriva traadi koormusandurid asuvad püsivalt kinnitustsoonis. Need pakuvad pidevaid kaablite võimsuse andmeid otse sillahaldussüsteemidesse. See asendab täielikult kulukad perioodilised tõstekatsed.
• Järelpingutatud betoonkonstruktsioonid: Kõõlusjõu kadu toimub järk-järgult betoonsildade ja tuumakaitsekonstruktsioonide roomamise, kokkutõmbumise ja lõdvenemise tõttu. Sisseehitatud rõngakujulised koormusandurid asetsevad ankru laagriplaadi kohal. Nad jälgivad pikaajalist jõu arengut. Need andmed teavitavad otseselt tulevasi pingestamise otsuseid.
• Tammi- ja nõlvaankrud: Kivipoldid ja vuukitud ankrud stabiliseerivad tammide tugipunkte ja lõikavad nõlvad. Need on kriitilised ohutuselemendid. Veekindel, korrosioonikindel JMZX-3XXXHAT sobib suurepäraselt pikaajaliseks jälgimiseks küllastunud, mattunud või sukeldatud pinnases.
• Raudteede ja maanteede ehitus: Tugiseinte ja pinnase naelte seinte puhul kasutatakse ajutisi ja püsivaid ankrusüsteeme. Need süsteemid nõuavad täpset koormuse kontrollimist vastuvõtutestimise ja aktiivse teeninduse ajal. Õõnes koormusandur saab mõlema ülesandega hakkama ühe paigaldatud üksusena.
• Tuuletorni vundamendid: Tehnikud peavad kontrollima ja jälgima tuuleturbiini torni aluse äärikute ankrupoldi eelpinget. Õõneskoormusandurid pakuvad otsest ja mittetungivat mõõtmist. Need ei nõua ankrupoltide süsteemi enda muutmist.
• Tõste- ja kraanasüsteemid: Seeklile või klambrile kinnitatud õõneselemendid mõõdavad raskete tõsteseadmete dünaamilisi ja staatilisi koormusi. Kompaktsed mõõtmed ja digitaalne väljund on sellel tööstuslikul järelturul kõrgelt hinnatud.

Andurist armatuurlauale: õõnsate koormusrakkude integreerimine täielikku SHM-i andmesüsteemi

Üks õõnes koormusandur on sama kasulik kui seda ümbritsev andmesüsteem. Peate need andurid integreerima terviklikku, terviklikku struktuurilise tervise jälgimise süsteemi.

• Nõudmisel lugemine: Kingmachi ühilduvad vibreeriva traadi näiduseadmed kuvavad otseseid koormusi kilonewtonites (KN). Nad loevad salvestatud kalibreerimistegurid otse anduri mälukiibilt. Te ei vaja töökohal väliseid paberi kalibreerimistabeleid.
• Automatiseeritud andmete hankimine: Mitme kanaliga andmelogerid toetavad siini juhtmega JMZX-3XXXHAT anduri massiive. Need pakuvad konfigureeritavaid küsitlusintervalle, häireläve ja kaugtelemeetria valikuid, nagu 4G, LoRa või Ethernet. See võimaldab tohutute kaablimassiivide tõelist ööpäevaringset järelevalveta jälgimist.
• Instrumentide kaablid: Kingmachi varjestatud VW kaablid säilitavad veatult signaali terviklikkuse. Need toimivad suurepäraselt mitmesaja meetri pikkusel tööl elektriliselt mürarikkas ehituskeskkonnas.
• Visualiseerimistarkvara: Tarkvara reaalajas armatuurlauad kuvavad koormustrende ja temperatuuriga korrigeeritud väärtusi. Need genereerivad automaatseid ülekoormuse hoiatusi ja hõlbustavad ajalooliste trendide analüüsi. See toetab otseselt konstruktsiooni ohutuse hindamist ja hooldustöövooge.

Anduri, logija ja tarkvara määramine ühelt ühendatud tootjalt välistab püsivara ühilduvuse riskid. Samuti lihtsustab see oluliselt rahvusvaheliste projektide tehnilise toe eskaleerumist.

Õõneskoormuselemendi määramine ja hankimine: kuus küsimust, mida iga rahvusvaheline ostja peaks küsima

Rahvusvahelised hankemeeskonnad vajavad Hiina andurite tootjate hindamiseks objektiivset raamistikku. Õõneskoormusanduri hankimisel peaksite esitama kuus kriitilist küsimust.

1. Kas anduril on jälgitav sertifikaat?
Peate nõudma ranget järgimist sellistele standarditele nagu GB/T 13606-2007 ja DL/T 269-2022. Kolmanda osapoole kinnitatud andurid vähendavad oluliselt projekti heakskiitmise hõõrdumist.

2. Kas kalibreerimine on otse seadmesse jälgitav?
Kingmachi õõneskoormusandur salvestab kalibreerimiskonstandid pardakiibile. See välistab sõltuvuse paberkandjal. See võimaldab hõlpsat välikontrolli standardse näiduseadmega.

3. Mis on märgitud kasutusiga?
Peate nõudma ametlikult dokumenteeritud disaini eluea näitajat. Kingmachi õõneskoormusanduri 50-aastane projekteerimisaeg peaks olema lepinguline lähtepunkt, mitte ainult suuline kinnitus.

4. Kas tarnija saab toodet kohandada?
Infrastruktuuriprojektid nõuavad sageli mittestandardset ava läbimõõtu, spetsiifilisi võimsusvahemikke või ainulaadseid pistikutüüpe. Tugeva sisekujundusvõimega tootja reageerib pigem päevade kui kuude jooksul.

5. Kuidas näeb välja müügijärgne tugi?
Otsige ööpäevaringset tehnilist vihjeliini ühetunnise esialgse reageerimisajaga. Keerulised probleemid tuleb lahendada 48 tunni jooksul. See reageerimisvõime on elavate infrastruktuuriprojektide jaoks ülioluline.

6. Kas tarneaeg on lepinguga tagatud?
Tarnija peab pakkuma laos olevaid standardmudeleid 48 tunni jooksul. Projekti ulatusega tellimused nõuavad rangeid lepingulisi ajakavasid ja regulaarseid tootmise edenemise värskendusi.

Enesekindluse valimine arvamise asemel: teie otsuste raamistik ja järgmine samm

Õõneskoormuselemendid muudavad kaabli jõu jälgimist põhjalikult. Need asendavad perioodilised, pealetükkivad testimisharjutused pideva automatiseeritud ohutussüsteemiga. Peate järgima selget otsustusraamistikku. Esiteks kinnitage oma koormuse tüüp ja üldine kandevõime. Teiseks valige õige akordi konfiguratsioon. Kolmandaks kontrollige oma konkreetse kõõluse või ankru täpset ava läbimõõtu. Neljandaks kinnitage oma veekindluse ja temperatuuri nõuded. Lõpuks integreerige andur usaldusväärse andmesalvestaja ja visualiseerimistarkvaraga.

Kingmachi õõneskoormusanduri 50-aastane disainiea tagab uskumatu pikaajalise väärtuse. Omandi kogukulu sisaldab välditud uuesti installimisi, uuesti kalibreerimist ja andmete kadumise vältimist. See pikaajaline maksumus on oluliselt madalam kui odavamad alternatiivsed fooliumtehnoloogiad. Kui te pole kindel, milline JMZX-3XXXHAT mudel teie projektile sobib, võite jagada oma tehnilisi andmeid Kingmachi insenerimeeskonnaga. Pakume tasuta mudelisoovitust ja kohandatud hinnapakkumist.

Kas plaanite vantsilda või ankurprojekti? Hankige Kingmachi inseneridelt tasuta andurisoovitus + kohandatud hinnapakkumine – vastus 24 tunni jooksul.
🔗 [ Hankige minu tasuta soovitus → ]
📧 [email protected]

KKK-d

1. Mis vahe on õõnesanduri ja tahke koormusanduri vahel?

Õõnes koormusanduril on keskne ava, mis võimaldab poldil või trossil sellest täielikult läbi minna, mõõtes pinget, reageerides ankurdusplaadile. Tahkel koormusanduril puudub see keskne auk ja see mõõdab tavaliselt otsest reast kokkusurumist või pinget.

2. Kuidas paigaldada õõneskoormusandur järelpingestatud kõõlusele?

Enne ankrupea ja laagriplaadi kinnitamist libistate rõngakujulise anduri otse üle kõõluse või ankruvarda. Koormusandur asetseb kindlalt betoonkonstruktsiooni ja terasest ankruploki vahele.

3. Kas õõnsaid koormusandureid saab kasutada dünaamilise koormuse mõõtmiseks?

Vibreerivad traadi õõnsad koormusandurid on suurepärased staatiliste ja aeglaselt muutuvate koormuste korral, kuna traadi sageduse pühkimiseks kulub füüsiline aeg. Kõrgsageduslike dünaamiliste koormuste korral eelistatakse üldiselt takistuslikku fooliumi või piesoelektrilisi koormusandureid.

4. Millist kaabli pikkust toetab vibreeriv traatõõnes koormusandur?

Kuna nad kasutavad pingesignaali asemel sageduspõhist väljundit, saavad vibreerivad traatandurid hõlpsalt edastada täpseid andmeid üle 1000 meetri pikkuste varjestatud kaablite kaudu ilma signaali kadumise või moonutusteta.

5. Kuidas parandab mitme akordiga konstruktsioon koormusanduri täpsust?

Mitme akordiga konstruktsioon asetab mitu sõltumatut vibreerivat juhet ühtlaselt ümber koormusanduri sisemise ümbermõõdu. See keskmistab rõnga pingemõõtmised, mis kõrvaldab aktiivselt tsentrist väljas või ekstsentrilisest koormusest põhjustatud vead.

6. Kas ma saan ühendada õõnsad koormusandurid vibreeriva traatpingemõõturitega ühes seiresüsteemis?

Jah. Õõneskoormusandurid ja vibreeriva traadi pingemõõturid on sageli integreeritud samasse seiresüsteemi. Koormusandur mõõdab rakendatud jõudu, samas kui tensoandur mõõdab konstruktsiooni deformatsiooni, pakkudes täiendavaid andmeid toimivuse täpsemaks hindamiseks.

7. Mis vahe on mitme akordi ja ühe akordiga konfiguratsioonidel ja millal peaksin need valima?

Ühe akordiga konfiguratsioon mõõdab koormust ühes kindlas kohas ja sobib lihtsaks koormuse jälgimise rakendusteks. Mitme akordiga konfiguratsioon jälgib koormusi mitme elemendi või punkti vahel, muutes selle ideaalseks keerukate struktuuride jaoks, kus koormuse jaotus ja tasakaal on kriitilise tähtsusega.

8. Kuidas kontrollida anduri pikaajalist tervist ilma paigaldatud seadet eemaldamata?

Andurite pikaajalist tervist saab kontrollida regulaarsete nullkontrollide, ajalooliste andmete suundumuste analüüsi, kõrvutiasuvate anduritega võrdlemise ning kaablite ja ühenduste rutiinse kontrolli kaudu. Need meetodid aitavad tuvastada võimalikke triivi või jõudlusprobleeme ilma andurit hooldusest eemaldamata.

9. Milliseid garantii- ja ümberkalibreerimisteenuseid Kingmach rahvusvaheliselt pakub?

Kingmach toetab rahvusvahelisi kliente tehniliste konsultatsioonide, paigaldusjuhiste, kasutuselevõtuabi ja müügijärgse teenindusega kogu projekti elutsükli jooksul. Kõik koormusandurid on varustatud tehase kalibreerimisandmete ja kvaliteedidokumentatsiooniga. Pikaajaliste seireprogrammide jaoks võib Kingmach pakkuda kalibreerimise kontrollimise tuge, jõudluse hindamise soovitusi ja tehnilist abi, et aidata säilitada mõõtmise usaldusväärsust. Vajadusel saavad kliendid tõrkeotsingu, asendamise planeerimise ja süsteemi optimeerimise toe saamiseks otse insenerimeeskonnaga ühendust võtta.

---

Kirjutas Kingmach Engineering Team — infrastruktuuriprojektide toetamine kogu maailmas alates 2001. aastast
