Vibreeriv traadi pingemõõtur vs elektriline pingemõõtur: peamised erinevused

1. Õige deformatsioonimõõturi valimine inseneriprojektides

Ülemaailmne nõudlus struktuurse tervisekontrolli (SHM) järele infrastruktuuris kasvab kiiresti. Täpne deformatsioonimõõtmine mängib olulist rolli projekti ohutuse, pikaajalise vastupidavuse ja eeskirjadele vastavuse tagamisel. Projektijuhid valivad tavaliselt kahe peamise tehnoloogia vahel: vibreeriv traadi tensomõõtur (VWSG) ja elektriline pingemõõtur (ESG). See artikkel pakub põhjalikku pingemõõturi võrdlust, mis aitab inseneridel, töövõtjatel ja hankemeeskondadel valida oma konkreetsete projektide jaoks õige lahenduse.

2. Tööpõhimõtted: kuidas iga tehnoloogia pinget mõõdab

2.1 Vibreeriv traadi pingemõõtur (VWSG)

VWSG töötab anduri sees oleva pingestatud juhtme sageduse muutumise alusel. Struktuurne pinge põhjustab selle juhtme pingemuutust, mis viib seejärel mõõdetava sagedusnihkeni. See genereeritud signaal on oma olemuselt digitaalne, mis tähendab, et see jääb stabiilseks isegi pikkade vahemaade tagant edastamisel. Inseneride jaoks on oluline arusaam, et see sageduspõhine signaal on oma olemuselt digitaalne ja jääb väga stabiilseks isegi pikkade vahemaade tagant edastamisel. See on VWSG tehnoloogia peamine eelis karmides keskkondades.

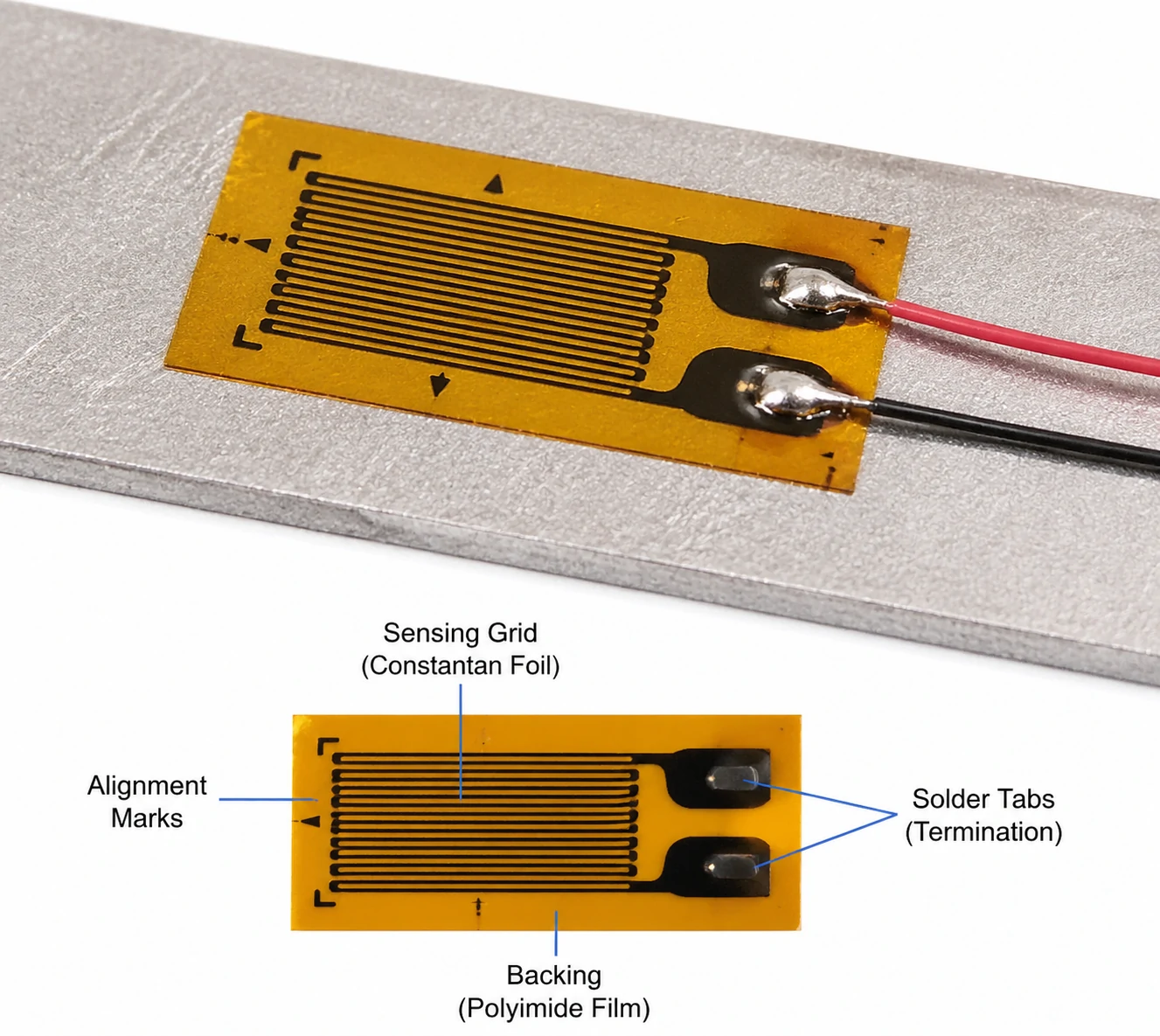

2.2 Elektriline deformatsioonimõõtur (ESG)

Elektriline pingeandur või takistuse tensomõõtur töötab elektritakistuse muutuse alusel. Füüsiline pinge põhjustab selle takistuse muutuse, mille Wheatstone'i sillaahel seejärel teisendab mõõdetavaks pingeväljundiks. See analoogsüsteem nõuab kasutatavate andmete saamiseks hoolikat signaali konditsioneerimist ja võimendamist. Peamine arusaam on see, et ESG suudab suurepäraselt tuvastada mikroskoopilisi muutusi, kuid on keskkonnahäirete suhtes oluliselt haavatavam.

3. Toimivuse võrdlus: täpsus, stabiilsus ja tundlikkus

3.1 Mõõtmise täpsus

Elektriline pingeandur tagab suure lühiajalise täpsuse. Seevastu vibreeriv traadi pingeandur tagab erakordselt usaldusväärse pikaajalise täpsuse.

3.2 Pikaajaline stabiilsus

VWSG paistab silma mitmeaastaste seireprojektidega, kuna selle füüsiline mehhanism on oma olemuselt vastu triivimisele. ESG-l on pikaajaliste rakenduste korral sageli probleeme. ESG on väga altid signaali triivimisele ja ebasoodsatele temperatuurimõjudele aja jooksul.

3.3 Tundlikkus ja eraldusvõime

ESG pakub suurepärast tundlikkust, mistõttu sobib see paremini mikropinge mõõtmiseks, laboratoorsete testide läbiviimiseks ja dünaamiliste mõõtmismuutuste jäädvustamiseks. VWSG töötab veidi madalama eraldusvõimega, mistõttu on see ideaalne staatiliste ja aeglaselt muutuvate koormuste jälgimiseks.

4. Keskkonnaga kohanemisvõime: kumb töötab karmides tingimustes paremini?

4.1 Temperatuuritaluvus

Temperatuurimuutused mõjutavad kõiki struktuurseid tervisekontrolli andureid. VWSG-l on sisseehitatud temperatuurikompensatsioon, mis muudab andmete kogumise protsessi sujuvamaks. ESG nõuab väliseid kompensatsioonimehhanisme, et säilitada andmete terviklikkus temperatuuri kõikumiste ajal.

4.2 Niiskus, korrosioon ja tolm

VWSG on täielikult elementide vastu suletud, mis muudab selle väga sobivaks sisseehitatud rakenduste jaoks. ESG on paigalduskvaliteedi suhtes väga tundlik ja vajab niiskuse ja tolmu üleelamiseks olulist välist kaitset.

4.3 Elektromagnetilised häired (EMI)

VWSG on elektromagnetiliste häirete suhtes täiesti immuunne, kuna see tugineb sagedussignaalile. ESG jääb EMI-le väga vastuvõtlikuks, kuna see väljastab analoogsignaali. See puutumatus annab tugeva müüginurga VWSG andurite kasutamiseks suurtes infrastruktuuriprojektides. Need toimivad erakordselt hästi rannikualadel, maa-alustes tunnelites ja suurtes tammides.

5. Paigaldamine ja hooldus: praktilised kaalutlused inseneridele

5.1 Paigaldamise keerukus

ESG nõuab põhjalikku paigaldusprotsessi. Täpsete näitude saavutamiseks peavad tehnikud teostama täpse pinna ettevalmistamise ja tagama kriitilise liimimise. VWSG pakub palju jõulisemat paigalduskogemust. Töötajad saavad VWSG-d hõlpsalt kohandada otseseks betooni kinnitamiseks ilma andurit kahjustamata.

5.2 Hooldusnõuded

ESG-ga kaasneb põllul suurem rikkeoht. Operaatorid peavad regulaarselt kalibreerima, et ESG korralikult töötaks. VWSG vajab pärast paigaldamist minimaalset hooldust. Selle vastupidavuse tulemuseks on VWSG väga pikk kasutusiga.

6. Andmete hankimise ja seiresüsteemide ühilduvus

6.1 Signaaliedastus

VWSG saab vaevata hakkama kaugedastusega, saates täpseid signaale kuni mitme kilomeetri kaugusele. ESG on hädas pikkade kaablitega ja seda piirab tugevalt signaalimüra.

6.2 Integreerimine SHM-süsteemidega

Mõlemad anduritüübid pakuvad integreerimist kaasaegsete struktuuriliste terviseseirevõrkudega. Need tagavad ühilduvuse standardsete andmesalvestajatega. Need ühenduvad sujuvalt asjade Interneti-seireplatvormide ja kaugseiresüsteemidega. See koostalitlusvõime annab suurepärase võimaluse tutvustada klientidele terviklikke jälgimislahendusi.

7. Tüüpilised rakendused: kus iga andur töötab kõige paremini

7.1 Vibreeriva traadi pingemõõturi rakendused

• Tammid ja hüdroelektrijaamad
• Sillad ja tunnelid
• Sügavad vundamendid
• Kallakud ja geotehniline seire

7.2 Elektrilise deformatsioonimõõturi rakendused

• Laboratoorsed testid
• Lennunduse ja autotööstuse teadus- ja arendustegevus
• Lühiajaline konstruktsiooni testimine
• Kõrgsageduslikud dünaamilised mõõtmised

8. Kulud vs väärtus: lühiajaline eelarve vs pikaajaline ROI

Vibratsioonitraadi ja takistuse tensomõõturi valikute analüüsimisel peavad meeskonnad vaatama esialgsest ostuhinnast kaugemale. ESG pakub madalamat algkulu. Kuid sagedane hooldus ja asendamine toob kaasa ESG palju suurema elutsükli kulu. VWSG nõuab suuremat esialgset investeeringut. Aja jooksul on VWSG hooldus- ja asenduskulud madalamad. Oluline hanketeave on see, et kogu omamise maksumus (TCO) on suurte, mitmeaastaste projektide puhul oluliselt olulisem.

9. Otsuste tegemise juhend: kuidas valida oma projekti jaoks õige deformatsioonimõõtur

9.1 Võtmevaliku kriteeriumid

Hankemeeskonnad peavad enne anduri lõpliku valiku tegemist hindama mitmeid põhitegureid. Peate arvestama projekti kogukestuse ja objekti spetsiifiliste keskkonnatingimustega. Samuti peate kindlaks määrama vajaliku täpsuse, kirjeldama oma rangeid eelarvepiiranguid ja hindama üldist paigaldamise teostatavust.

9.2 Kiirvõrdlustabel

tegur	Vibreeriv traat	Elektriline
Stabiilsus	Suurepärane	Keskmine
Tundlikkus	Keskmine	Suurepärane
Vastupidavus	Suurepärane	Madal
Maksumus (esialgne)	Kõrgem	Madalam

10. Järeldus: tehnoloogia sobitamine projekti vajadustega

Struktuuriandurite valikul lihtsalt ei ole "ühtset lahendust kõigile". Kokkuvõttes on VWSG parim valik pikaajaliseks jälgimiseks karmides keskkondades. ESG on endiselt parim tööriist ülitäpsete ja lühiajaliste testimisrakenduste jaoks.

Kutsume lugejaid üles taotlema meie insenerimeeskonnaga tehnilist konsultatsiooni. Aitame teil saada kohandatud andurilahendusi ja arutada põhjalikult teie konkreetseid projektinõudeid. Võtke meiega ühendust, et saada oma järgmise infrastruktuuriprojekti jaoks kohandatud deformatsioonijälgimislahendus.

[Võtke meiega kohe ühendust!]

KKK-d

1. Mis on peamine erinevus vibreeriva traadi tensomõõturi ja elektrilise tensomõõturi vahel?

Peamine erinevus seisneb nende tööpõhimõtetes. VWSG tugineb pinge mõõtmiseks pingutatud traadi sageduse nihkele, ESG aga mõõdab pinget elektritakistuse muutuse kaudu.

2. Milline deformatsioonimõõtur on parem pikaajaliste infrastruktuuriprojektide jaoks?

Vibreeriv traadi pingemõõtur on parem pikaajaliste projektide jaoks. Sellel on loomupärane vastupanu signaali triivimisele ja see peab kergesti vastu karmidele keskkonnatingimustele mitme aasta jooksul.

3. Miks on elektrilised pingeandurid hädas signaali kaugedastusega?

Elektrilised pingeandurid väljastavad analoogpingesignaali. See analoogsignaal halveneb pikkade kaablite ajal ja võtab kergesti vastu elektromagnetilisi häireid (EMI) ja signaalimüra.

4. Kas ma saan elektrilisi pingeandureid otse betooni sisse põimida?

Võimaluse korral ei soovitata seda ilma ulatusliku välise kaitseta. VWSG-d on täielikult suletud ja loomulikult vastupidavad, muutes need tööstuse standardiks otse betooni kinnitamisel.

5. Milline variant tagab parema investeeringutasuvuse (ROI)?

Lühiajaliste või laboriprojektide puhul pakub ESG paremat ROI-d tänu madalamatele algkuludele. Suuremahuliste või mitmeaastaste infrastruktuuriprojektide puhul pakub VWSG oluliselt paremat investeeringutasuvust, kuna selle kogu omamiskulu on madalam tänu minimaalsele hooldus- ja asendusvajadusele.
