Tensomõõturi rakendused ehituses: selgitatud peamised eelised

Igal suuremal konstruktsioonitõrkel tänapäevases ehituses on ühine hoiatusmärk – see, mis saabus vaikselt, nädalaid või kuid enne betooni pragunemist või terase paindumist. See hoiatus oli pinge muutus: nähtamatu deformatsioon, mis kogunes koormuse all olevas materjalis. Probleem ei olnud selles, et struktuur ei suutnud suhelda. Probleem oli selles, et keegi ei kuulanud.

Pingemõõturid muudavad seda. Need ei ole passiivsed instrumendid. Need on ehitustööstuse varajase hoiatamise süsteemid – andurid, mis muudavad nähtamatud mehaanilised pinged mõõdetavateks ja kasutatavateks andmeteks. Insenerid, kes neid juurutavad, ei kogu lihtsalt numbreid. Nad laiendavad oma võimet näha struktuuri, mis pärast ehitamist muutub läbipaistmatuks kõigi muude kontrollimeetodite jaoks.

Selles artiklis selgitatakse, kus tensomõõtureid ehituses kasutatakse, milliseid konkreetseid eeliseid need projektimeeskondadele ja varaomanikele pakuvad ning kuidas valida konkreetse rakenduse jaoks õige tüüp.

Mida pingemõõtur tegelikult teeb?

Enne rakenduste uurimist aitab selgeks teha, mis on tüve ja miks selle mõõtmine on oluline.

Kõik konstruktsioonid kogevad raskuse mõjul väiksemaid deformatsioone. Sillatala ületav veoauto paneb tala allapoole painutama. Hoonekonstruktsiooni tulemuseks on betoonvaia kokkusurumine. Tugisein paindub, kuna selle vastasküljel toimuvad kaevetööd. Teadlased määratlevad deformatsiooni kui materjalides esinevat deformatsiooni, mida nad mõõdavad mikrotreeningu (με) abil, et uurida varjatud liikumisi, mida inimesed ei saa jälgida.

Tensoandur tuvastab need muutused ja teisendab need elektrisignaaliks. Tensomõõtur toimib mõõtmisvahendina, mis jälgib pidevalt struktuuri liikumisi, tuvastades nii pikenemise kui ka kokkusurumise ühe mikropinge täpsusega.

Kõige laialdasemalt kasutatav tüüp tsiviil- ja geotehnilises ehituses on vibreeriv traat (VW) pingeandur . Selle tööpõhimõte on elegantne. Anduri sees olev pingutatud terastraat vibreerib loomulikul sagedusel. Kui ümbritsev struktuur deformeerub, muutub traadi pinge ja selle resonantssagedus nihkub. See sageduse nihe tähendab otse deformatsiooninäitu. Kuna sagedus on immuunne kaabli takistuse triivi ja pinge kõikumiste suhtes, säilitavad VW mõõturid täpsuse üle 1000 meetri pikkuste kaablite ja aastakümnete pikkuste mõõtmisperioodide korral – kaks tingimust, mis tavaliselt diskvalifitseerivad takistuslikud fooliummõõturid infrastruktuuri püsivaks jälgimiseks.

Kui see alus on loodud, teevad need andurid siin oma kõige olulisemat tööd.

Kus ehituses kasutatakse deformatsioonimõõtureid – kuus olulist rakendust

1. Sillad ja kõrgendatud konstruktsioonid

Sillataladel, tekiplaatidel ja laagritsoonidel olevad pinnale paigaldatavad ja pindkeevitatud tensoandurid jälgivad pingereaktsiooni, termilist tsüklit ja pikaajalist roomemist. Vananevate sildade puhul, mis seisavad silmitsi suurenenud liikluskoormusega või seismilise moderniseerimisega, annavad need andmed koormusreitingu otsuseid tegelike konstruktsiooniliste tõenditega, mitte konservatiivsete tehniliste eeldustega. See tuvastab ka lõigud, kus esineb ebanormaalseid pingekontsentratsioone – see on esimene lokaalse väsimuskahjustuse näitaja.

2. Betooni valamised ja massistruktuurid

Kinnituspinge mõõturid valatakse ehituse käigus otse värskesse betooni. Nad jälgivad kõvenemispingeid, massbetooni termilisi gradiente ja pikaajalist vajumist – kõiki protsesse, mis on pärast valamise lõppu täiesti kättesaamatud. Tammide ehitamisel, paksude silla tugipostide ja suurte vundamendiplaatide puhul võivad sisemised termilised gradiendid hüdratsiooni ajal tekitada tõmbepingeid, mis lõhuvad betooni seestpoolt. Sisseehitatud mõõturid tuvastavad need tingimused reaalajas, võimaldades töövõtjatel kõvenemisprotseduure enne kahju tekkimist kohandada. See muudab manustamise jälgimise kvaliteedikontrolli tööriistaks ehituse ajal, mitte ainult pärast seda.

3. Süvavundamendid ja vaiasüsteemid

Armatuurvarraste pingemõõdikud paigaldatakse sarrusvarrastega ühele joonele vaia puuri monteerimise ajal, seejärel valatakse vaia sisse. Need mõõdavad tegelikku koormuse ülekandumist vaiapealt allpool asuvatele kandekihtidele – andmeid, mida muidu pole pärast vaia betoneerimist võimalik saada. See kinnitab otseselt projekti vundamendi projekteerimise etapis tehtud geotehnilise projekteerimise eeldusi. Kõrghoonete, sildade ja muude ehitiste puhul, kus vundamendi toimivus on kriitiline, katab see kontrollietapp lõhe selle vahel, mida mudel ennustas ja mida maapind tegelikult annab.

4. Tugiseinad ja kaevetööde tugi

Linnapiirkonnad seisavad sügavkaevetööde ajal silmitsi kõige ohtlikumate seireprobleemidega. Sõduri vaiade, lehtvaiade ja kinnitusankrute pingeandurid tagavad pideva näidu kogu kaevetööde jada jooksul. Nad tuvastavad muutused pinnase rõhus ja hoone liikumises enne, kui füüsilised muutused ilmnevad. Andmed aitavad ehitusmeeskondadel määrata vajalikud kaitsemeetmed, otsustades samal ajal, kui kiiresti kaevata ja millal paigaldada tugikonstruktsioonid metroo ehitusplatsidel ja keldri kaevamiskohtades olemasolevate hoonete kõrval.

5. Tunnelid ja allmaatööd

Tunneli vooderdistele ja kivipoltide komplektidele paigaldatud mõõturid tuvastavad ülekoormusest põhjustatud konvergentsi – tunneli läbimõõdu järkjärgulise vähenemise, mis on põhjustatud maapinna survest aja jooksul. Need lahendavad muudatused millimeetri skaalal, võimaldades tuvastada arenevat ebastabiilsust ammu enne, kui seisund inspektoritele ilmseks saab. Pehme pinnasega tunnelite tegemisel läbi linnapiirkondade, kus pinnase asustus peab jääma millimeetri tolerantsi piiresse, ei ole see eraldusvõime tehniline täpsustus. See on ohutusnõue.

6. Tuuletornid ja kõrged ehitised

Pindkeevitatud pingeandurid tuuleturbiini torni äärikutel ja aluse osadel jälgivad väsimuse kogunemist tsüklilise koormuse all, mis domineerib tuuletorni kasutusea jooksul. Iga rootori pöörlemine rakendab tornile väikese pingetsükli. Kahekümne aasta jooksul ulatuvad need tsüklid miljarditesse. Pingutuse andmed võimaldavad operaatoritel täpselt välja arvutada järelejäänud väsimuse kestuse – liikudes fikseeritud intervalliga ülevaatusgraafikutelt seisundipõhistele hooldusprogrammidele, mis on nii ohutumad kui ka kuluefektiivsemad.

Ehitusprojektide deformatsioonimõõturi seire kuus peamist eelist

Rakenduste mõistmine on kasulik. Mõistmine, miks need rakendused investeeringut õigustavad, võimaldab projektimeeskondadel sisemiselt ja klientideni jõuda. Need on kuus kõige olulisemat eelist.

Kasu 1: struktuurihädade varajane avastamine

Tensomõõturid tuvastavad anomaalsed koormusmustrid nädalaid või kuid enne makroskoopiliste sümptomite – pragunemine, läbipaine, vajutus – nähtavaks muutumist. See teostusaeg muudab hädaolukorra lahendamise kavandatud sekkumiseks. Rahaline erinevus kontrollitud remondi ja planeerimata konstruktsiooni sulgemise vahel on tavaliselt suurusjärgus. Ohutuse erinevus on absoluutne. Varajane avastamine ei säästa lihtsalt raha. See võidab inseneridele aega, et teha teadlikke otsuseid, mitte reageerida.

Kasu 2: tehniliste projektide eelduste kinnitamine

Ükski struktuurmudel pole reaalsuse täiuslik koopia. Pinnase käitumine, koormuse jaotus, ühenduse jõudlus ja materjali varieeruvus tekitavad lünki selle vahel, mida projektarvutused ennustavad ja mida struktuur tegelikult kogeb. Tõeliste koormuste deformatsioonimõõturi andmed annavad tagasisidet, mis need lüngad sulgeb. See valideerimine on eriti väärtuslik esmatüüpi projektide, keeruliste pinnasetingimuste või uuenduslike struktuurigeomeetriate puhul – täpselt olukordades, kus projekteerimise ebakindlus on kõige suurem ja eksimise hind kõige suurem.

3. eelis: pidevad reaalajas andmed kogu vara elutsükli jooksul

Perioodiline käsitsi kontrollimine annab hetkeseisu. Võrku ühendatud pingemõõturite hulk tagab pideva kile. Andmesalvestajate ja visualiseerimisplatvormidega ühendatud mõõturid edastavad ööpäevaringselt konfigureeritavate hoiatuslävedega näitu. Projektiomanikud saavad jälgida struktuuride seisukorda mis tahes kohast, mis on märkimisväärne eelis rahvusvahelistele varaomanikele, kes haldavad infrastruktuuri mitmes geograafilises piirkonnas. Kaugseire vähendab ka kulukate kohapealsete ekspertide visiitide sagedust – see säästab otse suurte, geograafiliselt hajutatud projektide pealt.

4. eelis: eeskirjade järgimise ja ohutusaruannete tugi

Paljude jurisdiktsioonide reguleerivad asutused nõuavad nüüd tammide, suurte sildade ja kõrghoonete vundamentide kasutuslubade tingimusena dokumenteeritud struktuuriseiret. Tensomõõturisüsteemid toodavad ajatempliga kalibreeritud andmekirjeid, mis vastavad nendele nõuetele. Samuti pakuvad need tõendusmaterjali, mis on vajalik juhtumite uurimiseks, kindlustusnõueteks ja vastutuse hindamiseks. Mitmes regulatiivses keskkonnas tegutsevate projektiomanike jaoks lihtsustab rahvusvaheliselt kalibreeritud anduritele üles ehitatud järjepidev seireprotokoll vastavust märgatavalt.

5. eelis: varade kasutusiga pikendatakse andmepõhise hoolduse kaudu

Konstruktsioonid, mida hooldatakse vastavalt tegelikele seisukorraandmetele, mitte fikseeritud ajavahemikele, väldivad kahte sümmeetrilist viga: enneaegset kasutusest kõrvaldamist (konstruktsiooni dekomisjoneerimine, millel on veel aastaid ohutut kasutusiga) ja viivitatud sekkumist (konstruktsiooni käitamise jätkamine punktist, kus hooldus maksab rohkem kui asendamine). Anduripõhised hooldusstrateegiad on suurte infrastruktuuriprogrammide puhul kogu maailmas pidevalt pikendanud infrastruktuuri kasutusiga aastate või aastakümnete võrra. Anduri investeeringutasuvus suureneb vara kasutusea jooksul.

Kasu 6: kindlustus- ja vastutusriskide vähendamine

Sellele eelisele pööratakse tehnilises kirjanduses vähem tähelepanu, kui see väärib. Projektikindlustusandjad, kontsessioonirahastajad ja infrastruktuurivõlakirjade reitinguagentuurid tunnustavad dokumenteeritud struktuuriseireprogramme aktiivse riskijuhtimise tõendina. Sellel tunnustusel on mõõdetavad mõjud: vähenenud kindlustusmaksed, soodsamad laenutingimused ja suurem investorite usaldus pikaajaliste infrastruktuuri kontsessioonide vastu. Projekti arendajatele ei ole sensorsüsteem ainult tehniline tööriist. See on finantsjuhtimise instrument.

Ehitusprojekti jaoks sobiva deformatsioonimõõturi valimine

Õige gabariidi tüübi valimisel on kaks küsimust: Millal see paigaldatakse, võrreldes ehitusega? Millist materjali ja konstruktsioonielementi see jälgib?

Projekti stsenaarium	Soovitatav mõõteriista tüüp	Peamine põhjus
Uus betooni valamine (vundamendid, tammid, plaadid)	Sisseehitatud VW tensoandur	Paigaldatud enne valamist; pärast puudub juurdepääs

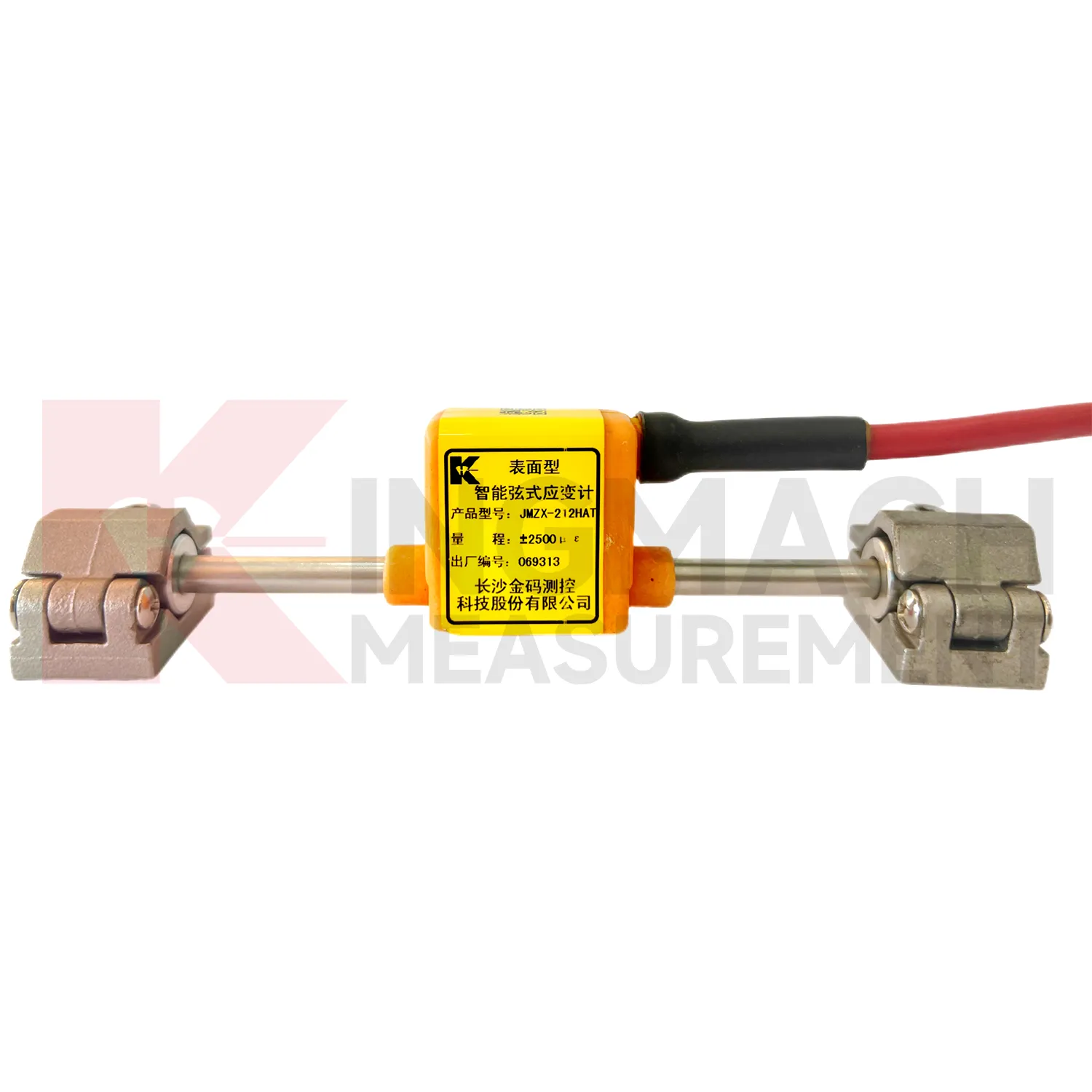

Olemasolev betoon või ehituspuit	Pinnapealne VW tensoandur	Poltidega või liimitud ilma struktuurse sekkumiseta
Terasest osad, sillatalad, torniäärikud	Pindkeevitatud VW tensoandur	Keevitatud side peab vastu vibratsioonile ja tsüklilistele koormustele
Armatuuri ja vaiade tugevdamise jälgimine	Armatuuri pingemõõtur	Mõõdab aksiaalset koormust otse varda sees

Lisaks tüübivalikule kehtivad enamiku rahvusvaheliste projektide puhul veel kaks kaalutlust. Esiteks, nutikad ja digitaalsed väljundi variandid – RS-485 väljundi ja pardal oleva temperatuurikompensatsiooniga mudelid – integreeruvad otse asjade Interneti andmelogerite ja tsentraliseeritud jälgimisplatvormidega. Paljud taristuhangete spetsifikatsioonid nõuavad nüüd selgesõnaliselt digitaalsete andurite väljundeid, eriti nutika linna ja suuremate transpordiprojektide puhul. Teiseks on tehase kalibreerimissertifikaadid hädavajalikud eeskirjadele vastavuse ja kindlustusdokumentide jaoks. Ostjad peaksid enne hanget kinnitama kalibreerimise jälgitavust, eriti andurite piiriüleselt hankimisel.

Inseneridele, kes määravad infrastruktuuriprojektide jaoks tensomõõtureid, Kingmachi vibreeriva traadi pingemõõturi vahemik hõlmab pinna-, kinnitus-, keevitus- ja armatuuri pingemõõturi konfiguratsioone – nutikate digitaalsete väljundvõimalustega, mis on loodud integreerimiseks kaasaegsete seiresüsteemidega.

Järeldus

Koorma all olev struktuur suhtleb alati. See suhtleb mikrodeformatsioonide kaudu, mida ükski inspektori silm ei suuda tuvastada ega visuaalne uuring kvantifitseerida. Tensomõõturid on instrumendid, mis muudavad selle suhtluse arusaadavaks – muutes mehaanilise pinge andmeteks, mida insenerid ja varaomanikud vajavad mõistlike otsuste tegemiseks.

Kasu ulatub mõõteriistade ruumist kaugemale. Varajane avastamine säästab elusid ja eelarvet. Disaini valideerimine parandab tulevaste projektide kvaliteeti. Pidev jälgimine võimaldab kaugjärelevalvet mis tahes ulatuses. Õigusaktide järgimine muutub pigem dokumenteeritavaks kui eeldatuks. Hooldus pikendab vara eluiga. Ja finantsriskide juhtimine paraneb viisil, mis on nähtav nii kindlustusandjatele kui ka investoritele.

Õige andur, mis on õigesti määratud ja õigesti paigaldatud, ei salvesta lihtsalt struktuuri tegevust. See annab igale sidusrühmale – insenerile, omanikule, reguleerivale asutusele ja kindlustusandjale – kindlustunde teada, et struktuur käitub nii, nagu peab, ja hoiatuse, mida nad vajavad, kui see nii ei ole.

Kui määrate tulevase projekti jaoks andureid, võtke ühendust Kingmachi tehnilise meeskonnaga ja esitage oma projekti parameetrid, et saada anduri valimise soovitus, mis on kohandatud teie konstruktsioonitüübile, paigaldustingimustele ja seireeesmärkidele.

KKK

1. Milliseid tensomõõtureid kasutatakse tsiviilehituses kõige sagedamini?

Vibratsioonitraat (VW) tensomõõturid on domineeriv valik alaliste tsiviil- ja geotehniliste seirerakenduste jaoks. Need on saadaval pindkinnitusega, sisseehitatud, pindkeevitatud ja armatuurvarraste deformatsioonimõõturi konfiguratsioonidena, et need sobiksid erinevate konstruktsioonielementide ja paigaldustingimustega. Nende sagedus-väljundpõhimõte tagab stabiilsed pikaajalised näidud, mida takistuslikud fooliummõõturid ei suuda usaldusväärselt säilitada mitmeaastaste seireprogrammide jooksul.

2. Kui kaua kestavad sisseehitatud tensoandurid betoonkonstruktsioonide sees?

Kvaliteetsed VW kinnitusmõõdikud on õigesti paigaldatud ja sobiva kaablimarsruudiga kaitstud kasutusiga üle 25–30 aasta. Paljud tammide ja sildade seirepaigaldised on andnud ühtseid andmeid juba üle kahe aastakümne. Pikaajaline jõudlus sõltub paigalduskvaliteedist, kaabli kaitsest ja anduri elemendi kalibreerimise stabiilsusest – kõik tegurid, mida tuleks enne hankimist tootjaga kinnitada.

3. Kas tensoandurid võivad töötada vee all või täielikult vees?

Jah. Enamik tsiviilotstarbelisi VW tensoandureid omavad IP68 veekindlust ja on spetsiaalselt ette nähtud kasutamiseks vee all merekeskkonnas, vett hoidvates struktuurides ja küllastunud pinnases. Tammide ja rannikualade vundamentide seires kasutatavad kinnitusmudelid töötavad rutiinselt veetaseme all või vett hoidvate konstruktsioonide kogus kogu nende kavandatud eluea jooksul.

4. Mis vahe on pindkinnitus- ja sisseehitatud deformatsioonimõõturil?

Pinnapaigaldusmõõtur paigaldatakse pärast ehituse lõppu olemasoleva konstruktsiooni välisküljele – epoksiidiga liimitud või kronsteinidega poltidega kinnitatud. See mõõdab konstruktsioonipinna pinget. Kinnitusmõõtur valatakse ehitamise ajal otse värskesse betooni ja mõõdab konstruktsioonielemendi korpuse pinget. Kinnitusmõõturid annavad andmeid massbetooni sisemise pingeseisundi kohta, millele pinnainstrumendid ligi ei pääse ja need jäävad konstruktsiooni osana püsivalt paigale.

5. Kuidas integreeruvad pingeandurid tänapäevaste struktuurilise tervise jälgimise platvormidega?

Nutikad VW pingemõõturid digitaalse RS-485 väljundiga ühendatakse otse ühilduvate andmelogeritega, mis edastavad näidud pilvepõhistele või kohapealsetele jälgimisplatvormidele mobiilside-, satelliidi- või juhtmega võrkude kaudu. Need platvormid kuvavad reaalajas pingeandmeid, rakendavad hoiatuslävesid ja loovad vastavus- ja hooldusmeeskondadele automatiseeritud aruandeid. Integreerimiseks on vaja ühilduvat andmesalvestaja riistvara ja võrguühendust jälgimiskohas – mõlemad tuleks projekti planeerimisetapis andurite valiku kõrval täpsustada.
