Kuidas valida õiget koormusandurit: Geotehnilise inseneri valikujuhend

Sobimatu koormusandur tammi ankru seireprojektis ei tooda ainult halbu andmeid – see loob ohutusvastutuse. Andmete triivimine koguneb vaikselt. Kriitilised hoiatused jäävad vahele. Lõpuks seisavad meeskonnad silmitsi kuluka ümberinstrumenteerimisega projekti keskel. See stsenaarium toob esile geotehnilise inseneri karmi reaalsuse. Koormusandurid ei ole vahetatavad komponendid. Vale tüübi valimine põhjustab andmete terviklikkuse rikkumist, projekti viivitusi või tõsiseid turvariske. Peate mõistma, kuidas valida oma konkreetse rakenduse jaoks õige koormusandur. See artikkel pakub inseneridele ja hankemeeskondadele praktilist otsustusraamistikku, et valida konstruktsiooni jälgimise andurid absoluutse usaldusega.

Mida koormusandur tegelikult mõõdab (ja mida mitte)

Loome aluse selgusele. Koormusandur muundab mehaanilise jõu mõõdetavaks elektrisignaaliks. See ei tähenda ainult "kaalu mõõtmist". Peate eristama jõu mõõtmist, rõhu mõõtmist ja nihke mõõtmist. Nende erinevate mõistete segamine põhjustab sageli instrumentide mittevastavust.

Geotehnilises ja konstruktsiooniseires on domineerivaks valikuks vibreeriv traatkoormusandur. See erineb oluliselt standardsetes tööstuslikes seadetes kasutatavatest tensomõõturite tüüpidest. Lisaks eristatakse tööstuses nüüd tavalisi ja "nutikaid" koormusandureid. Nutikatel anduritel on sisseehitatud signaalitöötlus, digitaalne väljund ja mitme parameetriga võimalused. Nüüd, kui mõistame nende põhifunktsiooni, peame hindama tegevuskeskkonda.

Otsustegur 1: kõigepealt määrake oma mõõtmiskeskkond

Enne koormusanduri tüübi kaalumist peate määratlema oma mõõtmiskeskkonna. See lähenemisviis kujundab valikuprotsessi ümber ja läheb kaugemale üldistest spetsifikatsioonilehtede võrdlustest.

Pinnase ja kivimite kokkupuutekeskkonnad nõuavad spetsiifilisi kujundusi. Maa surveelemendid vajavad pingekontsentratsioonide keskmiseks arvutamiseks lameda pinnaga suure pindalaga konstruktsioone. Kingmachi maasurveelemendi perekond (vw ja nutikas tüüp) täidab täpselt seda eesmärki. Punktkoormusandur annab täitematerjalides süstemaatiliselt valenäidud. Ankruvarraste, vaiade ja järelpingutuskeskkonnad dikteerivad erinevaid kujundeid. Õõnes või tahked koormusandurid peavad täpselt ühtima poldi või kaabli läbimõõdu ja eelpinge suurusega.

Struktuursed raketised ja ajutised tööd nõuavad tugevaid andureid. Raketise aksiaaljõu mõõturid, näiteks nutikas raketise aksiaaljõumõõtur (VW) JMZX-39XXHAT , pakuvad kiiret lugemist ja vastupidavat käsitsemiskindlust. Vee ja diferentsiaalrõhu kontekstis on vaja piesomeetreid ja diferentsiaalrõhu veetaseme mõõtjaid. Insenerid täpsustavad need siis, kui "jõud" on hüdrostaatiline. Pidage meeles, et tööstus- ja geotehniline keskkond on põhimõtteliselt erinev. Paigaldamise püsivus, kokkupuute kestus, vibratsioon ja regulatiivne kontekst muutuvad olenevalt keskkonnast.

5 küsimust, millele enne täpsustamist vastata

Enne koormusanduri mudeli määramist vastake neile 5 keskkonnaküsimusele:

1. Mis materjalist sensorit ümbritseb?
2. Kas koormus on dünaamiline või staatiline?
3. Kas andur on vee all või niiskuses?
4. Kui kaua seireprogramm kestab?
5. Millised on paigaldamise ruumipiirangud?

Keskkonna tüüp		Soovitatav anduri tüüp	Kingmachi näidismudel
Geotehniline	Pinnase ja täite kontakt (muldkehad, tugiseinad, maetud ehitised)	Lameda pinnaga suure pindalaga maandussurveandur	VW & Smart tüüpi maandussurveelement
	Ankruvarras, vaiad ja järelpingutus (Kivipoldid, maandusankrud, eelpingestatud kaablid)	Õõnes koormusandur	Õõnes koormusandur JMZX-3XXXHAT
Struktuurne	Süvavundament ja tunneli terastoed (Trustid, terasribid, tunneli vooderdised)	Aksiaaljõu/koormuse mõõtur (küünistüüpi kinnitus)	Aksiaaljõu koormuse mõõtur (VW ja nutikas tüüp) JMZX-38XXHAT
	Konstruktsioonide raketis ja ajutised tööd (Betooni valamine, võltstööd, tugiraamid)	Raketise aksiaaljõu mõõtja	Nutikas raketise telgjõumõõtur (VW) JMZX-39XXHAT
	Kokkusurumine jäikade pindade vahel (Silla laagrid, kolonni alused, koormustesti raamid)	Tahke koormusandur	Tahke koormusandur Tahke koormusandur JMZX-34XXHAT
Vesi/rõhk	Poorvee surve küllastunud pinnases (muldkehad, tammisüdamikud, nõlvad, täited)	Piesomeeter	Nutikad piesomeetrid (VW) JMZX-55XXHAT
	Põhjavee tase puurkaevudes ja kaevudes (Koha uurimine, veetustamise kontroll, tammi imbumine)	Diferentsiaalrõhu veetaseme mõõtur	Diferentsiaalrõhu veetaseme mõõtur
Tööstuslik/täppis	Kompaktsed mehaanilised süsteemid (Kitsad struktuursed pinnad, õhukesed komponendid, kitsas ruumiline integreerimine)	Tensomõõturi koormusandur (miniatuurne)	Pingutusmõõturi koormusandur
Tööstuslik	Kaevandamine ja allmaakaevetööd (Tugitalad, tugevduselemendid, kivimi survetsoonid)	Torumõõturi koormusandur tugi-/tugevdusdetailidel	Pingutusmõõturi koormusandur

Tutvuge kogu Kingmachi koormusanduriga: Laadi lahtri kategooria

Otsustegur 2: sobitage koormuselemendi tüüp jõukonfiguratsiooniga

Järgmisena peate sobitama koormusanduri tüübi konkreetse jõu konfiguratsiooniga.

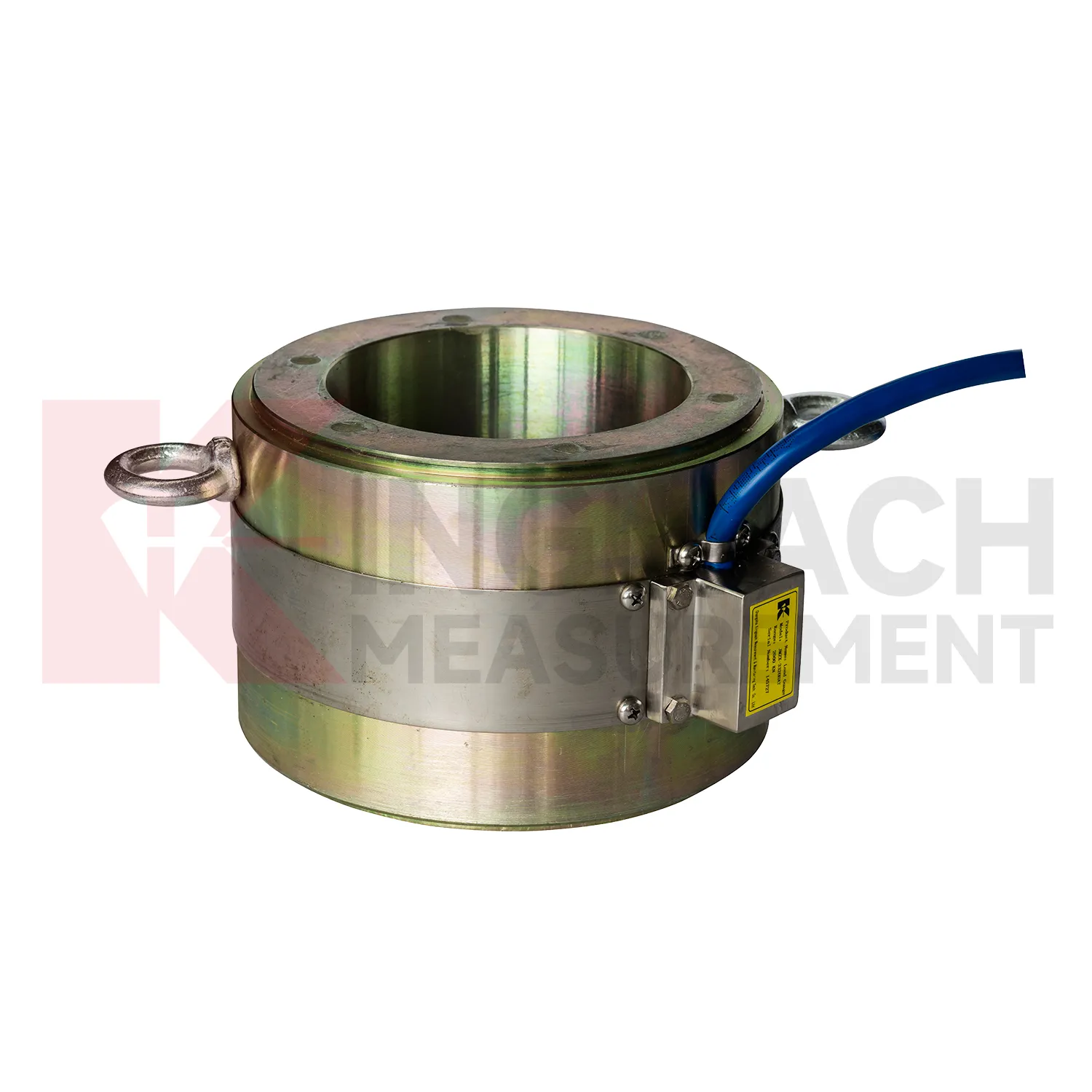

• Õõneskoormuselemendid (nt JMZX-3XXXHAT ): Nendel on ankurvardade, kivipoltide ja vaiapeade jaoks läbiv ava. Jõud läbib otse keskpunkti. Need sobivad ideaalselt järelpaigaldatud jälgimiseks ilma konstruktsioonielementi rikkumata.
• Tahked koormuselemendid (nt JMZX-34/35/36XXHAT ): Need sammaskujulised surveelemendid asuvad konstruktsioonipindade vahel. Lahter ise muutub kandvaks vahetükiks. Need sobivad suurepäraselt suuremate võimsusvahemike jaoks.

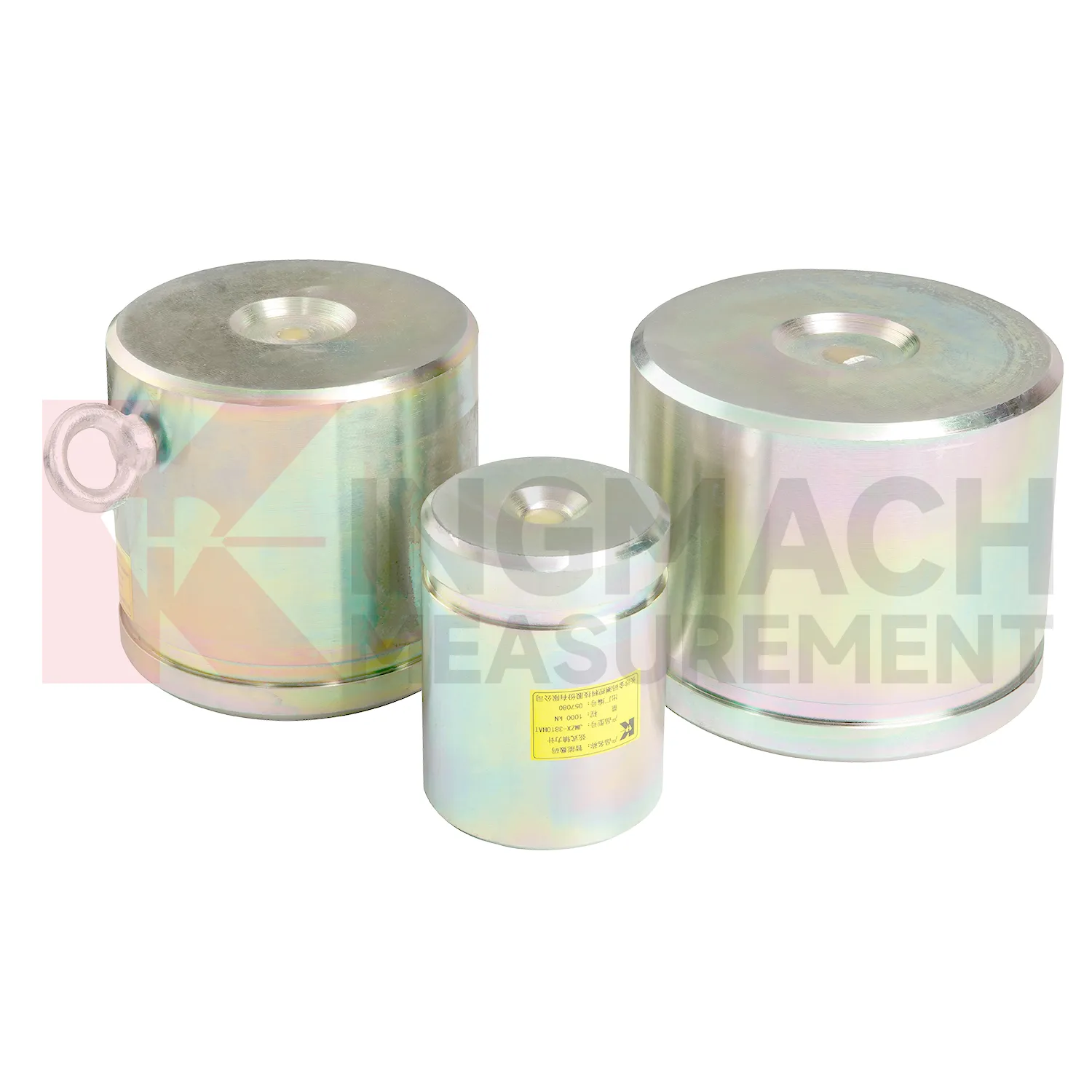

• Aksiaaljõu koormuse mõõturid (nt JMZX-38XXHAT ): Insenerid optimeerivad need kaablite ja tugipostide jälgimiseks. Need fikseerivad stressieelsed muutused aja jooksul. See funktsioon on silla ja tugiseina pikaajalise toimimise jaoks kriitiline.
• Maa surveelemendid (nt JMZX-50/51XXAT ): Need suure läbimõõduga lamedad rakud mõõdavad pinnase struktuuri liidese pinget. Suur variant "51" saab hakkama suure koormusega muldkehade ja tammidega.
• Piesomeetrid (nt JMZX-55XXHAT ): Insenerid valivad need siis, kui "koormus" on veesurve. Nutikad vibreerivad traaditüübid jälgivad pikaajalist põhjavee ja pooride survet.

Otsustegur 3: mahutavus, täpsus ja ülemäärase spetsifikatsiooni lõks

Käsitlege võimsust hoolikalt, et vältida levinud hankeviga, milleks on ülemäärane spetsifikatsioon. Paljud meeskonnad ostavad pigem maksimaalse võimsuse kui tegeliku töövahemiku alusel. Näiteks 5000 kN elemendi paigutamine 400 kN rakendusse sunnib seda töötama oma vahemiku madalaimas 8% ulatuses. Eraldusvõime ja korratavus halvenevad järsult äärmuslike vahemike korral. Üldreeglina valige rakk, mille eeldatav töökoormus jääb vahemikku 40–80% selle nimivõimsusest.

Samuti peate mõistma täpsusklasse. Labori täpsus erineb drastiliselt paigaldatud täpsusest. Temperatuuriefektid, ekstsentriline koormus ja kaabli pikkus muudavad välja jõudlust. Laia ulatusega rakud, nagu JMYC-67XXAWL diferentsiaalrõhu mõõtur , pakuvad paindlikkust. Peate hindama, millal nad säästavad kulusid, võrreldes sellega, millal nad eraldusvõimet ohverdavad. Lõpuks kaaluge pikaajalist stabiilsust. Vibreerivad traatandurid näitavad mitmeaastaste seireprogrammide jooksul suurepärast hiilimis- ja nulltriivi käitumist. Nende stsenaariumide puhul ületavad need üldiselt takistusliku deformatsioonimõõturi tüüpe.

Otsustegur 4: tavapärane vs. nutikas andur

Peate otsustama, millal pardal olevad luureandmed on olulised. Tavalised vibreerivad traatandurid väljastavad sagedussignaali. Need nõuavad välist lugemist või andmelogerit. Need pakuvad madalaimat ühikuhinda, suurt töökindlust ja aastakümneid tõestatud jõudlust.

Seevastu nutikad (HAT) andurid sisaldavad sisseehitatud mikroprotsessorit. See protsessor käsitleb signaali konditsioneerimist, temperatuuri kompenseerimist ja digitaalset RS-485/SDI-12 väljundit. See intelligentsus kõrvaldab müra pikkadel kaablitel suurtel kohtadel. Peaksite valima nutikad andurid suurte, 20 või enama instrumendi massiivi jaoks. Nad on suurepärased ka kaugsaitidel või projektides, mis nõuavad otsest integreerimist SCADA või IoT andmeplatvormidega. Tavapärastest anduritest piisab käsitsi lugemisprogrammide või väikeste saidiloendite jaoks. Kaaluge hoolikalt kogu omamiskulusid. Nutikad andurid maksavad alguses rohkem, kuid need vähendavad andmesalvestaja kanalite arvu, juhtmestiku keerukust ja hoolduskülastusi tavalise 5-aastase jälgimisperioodi jooksul.

Otsustegur 5: süsteemiintegratsioon

Koormusandur ei ole kogu süsteem. Ainuüksi koormusandur toodab andmeid, kuid seiresüsteem annab ülevaate. Peate kaasmääratlema näidud, andmelogerid, visualiseerimistarkvara ja häireläved.

Esmalt veenduge signaali ühilduvuses. Väljundi tüüp peab täielikult ühtima andmehõivesüsteemiga. Kaablitega seotud kaalutlused on sama olulised. Hinnake kaabli pikkust signaali võimaliku halvenemise suhtes. Kasutage maa-aluseks või veealuseks jooksmiseks soomustatud mõõteriistade kaablit. Mõelge visualiseerimis- ja hoiatusmehhanismidele. Automaatsed armatuurlauad muudavad töötlemata koormuse näidud kasutatavaks ohutusinfoks. See intelligentsus on tammide jälgimise, vundamendikaevu haldamise ja silla tervise jaoks ülioluline. Otsige oma infrastruktuuri tüübile kohandatud projektipõhiseid lahenduspakette.

Praktilise valiku kontrollnimekiri

Levinud valikuvead (ja kuidas neid vältida)

1. Vale tööstuse fookus: Tööstuslike koormusandurite määramine geotehniliste rakenduste jaoks on ohtlik. Neil on vale vormitegur, ebapiisavad kaitsereitingud ja puuduvad pikaajalised stabiilsusandmed.

2. Paigaldusmetoodika ignoreerimine: Õõnes rakk nõuab täiuslikku aksiaalset joondust. Kogenematu meeskond võib põhjustada ekstsentrilisi koormusvigu, mis rikuvad andmeid kogu jälgimisaja jooksul.

3. Ühikuhinnaga ostmine: Rangelt anduri hinna alusel ostmine, jättes tähelepanuta mõõteriistade süsteemi kogumaksumuse, põhjustab eelarve ületamist.

4. Tagantjärele mõeldud andmete hankimine: Andmehõivesüsteemi käsitlemine järelmõttena tekitab tohutuid ühilduvuslünki.

5. Hoolduse eiramine: Kui 10–20+ aastastes tammide ohutuse seireprogrammides ei kavandata ümberkalibreerimist või andurite väljavahetamist, seatakse ohtu pikaajaline ohutus.

Õige andur, õige projekt, õige partner

Õige anduri valimine tagab teie projekti edu. Peate määratlema oma mõõtmiskeskkonna, sobitama jõu konfiguratsiooni, optimeerima võimsusvahemikku, valima õige luuretaseme ja planeerima oma süsteemi integratsiooni hoolikalt. Keerulised projektid saavad palju kasu varasest inseneridialoogist kui lihtsatest andmelehtede võrdlustest.

Kingmachi tehniline meeskond pakub tasuta projektinõuete ülevaatusi. Esitage oma projekti parameetrid ja saate 48 tunni jooksul soovitatud anduri spetsifikatsiooni.→ [Hankige tasuta tehniline soovitus]

See tasuta konsultatsioon aitab tagada optimaalse instrumendi valiku. Oma seotuse süvendamiseks saate uurida meie asjakohaseid projektijuhtumite uuringuid. Sirvige meie kõikehõlmavat Laadimislahter et leida täpselt oma vajadustele vastav instrument. Pakume teie infrastruktuuri kaitsmiseks tugevaid pikaajalisi tugi- ja kalibreerimisteenuseid.
