Kingmachi veetaseme andurid tammide jälgimiseks

Miks on veetaseme jälgimine paisuohutuses oluline?

Veetase on üks reservuaari ajakava koostamise, üleujutuste kontrolli, imbvee läbivaatamise ja hoiatusotsuste taga olevatest töömuutujatest. See võib kirjeldada konstruktsiooni hüdraulilist koormust, näidata, kas kaitsetoru käitub ootuspäraselt, ja aidata tõlgendada põhjavee või siserõhu muutusi, kui seda loetakse teiste instrumentidega.

Kasulik väljund on pigem võrreldav aegrida kui isoleeritud arv. Insenerid saavad võrrelda sademeid, reservuaari muutusi, äravoolu reaktsiooni ja sisetingimusi aja jooksul, kui mõõtmisandmetega säilitatakse nullpunkt, proovivõtuvahemik ja hooldusajalugu. See on aluseks otsustamisel, kas muudatus vajab uurimist või on kooskõlas saidi tavapärase reaktsiooniga.

Peamised veetaseme andurite tüübid tammide seireks

Andur peab vastama mõõtmispunktile. Sukeldatud rõhuandur võib sobida sisseehitatud vaatlustoru või rõhualandustoruga, samas kui radar- või ultrahelimõõtmine võib vältida kokkupuudet avatud veepinnaga. Ujuksüsteemid, mullid ja käsitsi personalimõõturid jäävad asjakohaseks, kui koha tingimused või valideerimismeetod muudavad need praktiliseks.

Manuaalsed personalimõõturid väärivad seirekavas kohta. Need pakuvad nähtavat, toitevaba viiteallikat kasutuselevõtuks, perioodilisteks kontrollideks ja sündmusejärgseks uurimiseks. Määratlege tugipunkt, ohutu juurdepääsutee, kontrolli intervall ja ajatempliga salvestusvorming, et need näidud saaksid digitaalset andmevoogu valideerida, mitte segada.

Kuidas diferentsiaalrõhu veetaseme andurid töötavad

Hüdrostaatiline andur muudab veesurve andurpunktis taseme väärtuseks. Kui anduri kohal olev veesammas suureneb, suureneb rõhk. Sukeldatud diafragma puhul saab seost väljendada kujul Delta P = rho gh, seega oleneb teatatud tase vedeliku tihedusest, anduri kõrgusest ja stabiilsest atmosfääri etalonväärtusest.

Vabaõhurakenduste puhul võib õhuga kaabel või sisemine õhutoru mõõtmise viidata atmosfäärirõhule. See vähendab riski, et baromeetrilisi muutusi käsitletakse veetaseme sündmusena. See ei eemalda vajadust välidistsipliini järele: registreerige kasutuselevõtu ajal anduri kõrgus ja võrdluspunkt, hoidke õhutusrada kuivana ja avatud ning võrrelge stabiilset näitu uuritud või käsitsi näiduga.

See mõõtmismeetod sobib paljudele paisu- ja hüdroloogiapunktidele, kuid seda ei tohiks valida ainult sildi järgi. Ostja peab enne rõhupõhise lähenemise kinnitamist kontrollima toru geomeetriat, eeldatavat kõrgust, setteriski, kaablite trassi, juurdepääsu hooldusele ja andmearhitektuuri.

Täpsus, eraldusvõime ja ulatus: mida ostjad peaksid võrdlema

Eraldusvõime on väikseim samm, mida seade suudab tuvastada või kuvada. Täpsus kirjeldab, kui lähedal on teatatud väärtus määratletud tingimustel tegelikule väärtusele. Ekraani täpne samm ei taga iseenesest hoiatusläve või pikaajalise trendi usaldusväärsust; Samuti on oluline paigaldusnihe, temperatuurireaktsioon, kalibreerimine ja võrdluspunkti stabiilsus.

Valige vahemik maksimaalse usaldusväärse veesamba suhtes, mitte ainult normaalse töötaseme suhtes. Vaadake üle üleujutuse tase, torupea, eeldatavad rõhumuutused ja ülekoormuse tagajärjed. RFQ peaks sisaldama ka näidu tehnilist eesmärki, kuna reservuaari aruandluse, suundumuste jälgimise ja häirele reageerimise aktsepteerimiskriteeriumid võivad erineda.

JMYC-67XXAWL ja JMYC-67XXAD: andmearhitektuuri valimine

Kaugveehoidla, hüdroloogia või järelevalveta tammipunktide jaoks Kingmach JMYC-67XXAWL ühendab endas diferentsiaalrõhuanduri, sisseehitatud 4G DTU ja sisemise aku. Selle 10 m, 20 m ja 30 m mudelid võivad lihtsustada kasutuselevõttu seal, kus kaitstud kaablitrassi ja kohaliku toiteallika tagamine on keeruline. Selle sobivus sõltub ikkagi mobiilside levialast, planeeritud proovivõtuintervallist, paigaldusjuurdepääsust ja realistlikust aku hooldusplaanist.

Kingmach JMYC-67XXAD kasutab juhtmega integratsiooni teed. Selle RS485 liides ja DC 9–24 V toitevajadus muudavad selle sobivaks kohtades, kus logija, toiteallikas, kaitstud kaablitrass ja hankimisarhitektuur on juba välja töötatud. Selle 10 m, 20 m ja 30 m variandid tuleks valida maksimaalse eeldatava kõrguse, mitte ainult tavalise veetaseme järgi.

Spetsifikatsioonide erinevus peaks juhtima inseneriotsuse. Mudel AWL teatab 1 mm eraldusvõimest ja +/-0,1% FS täpsusest koos akutoitel 4G ülekandega; AD-mudel annab RS485 integratsiooniga 0,1 mm eraldusvõime ja 0,2% FS-i täpsuse. Võrrelge neid arve kogu mõõtmisahelaga, sealhulgas nullpunkti juhtimine, paigaldusviga, häire eesmärk ja hoolduspiirangud, selle asemel, et valida üks number.

Paigaldustegurid, mis mõjutavad tegelikku täpsust

Õigesti määratud andur võib siiski anda kehvad projektiandmed, kui installimine on nõrk. Kasutage stabiilset kinnitust, dokumenteeritud vertikaalset viidet, kaitstud kaabli marsruuti, puhast juurdepääsu torule ja registreeritud nulli või nihet. Reljeeftorus või sisseehitatud veetaseme torus dokumenteerige vedrustuse paigutus ja anduri asend, et tulevased operaatorid saaksid pärast hooldust või asendamist muutusi tõlgendada.

Mõõtmist võivad mõjutada sete, biosaaste, turbulents, kinni jäänud õhk, kaabli pinge, äikesekiirgus ja veehaamer. Rõhuanduri paigaldised vajavad kuivi avatud õhutusteid. Akutoitega jaamad vajavad side korduskatseid ja proovivõtugraafikut, mida hinnatakse kasutusea alusel. RS485 võrgud vajavad varjestuse, maanduse, liigpingekaitse ja kasutuselevõtu kontrollimiseks määratletud plaani.

Tammiseire töövoo ja kinnitatud rakenduslingid

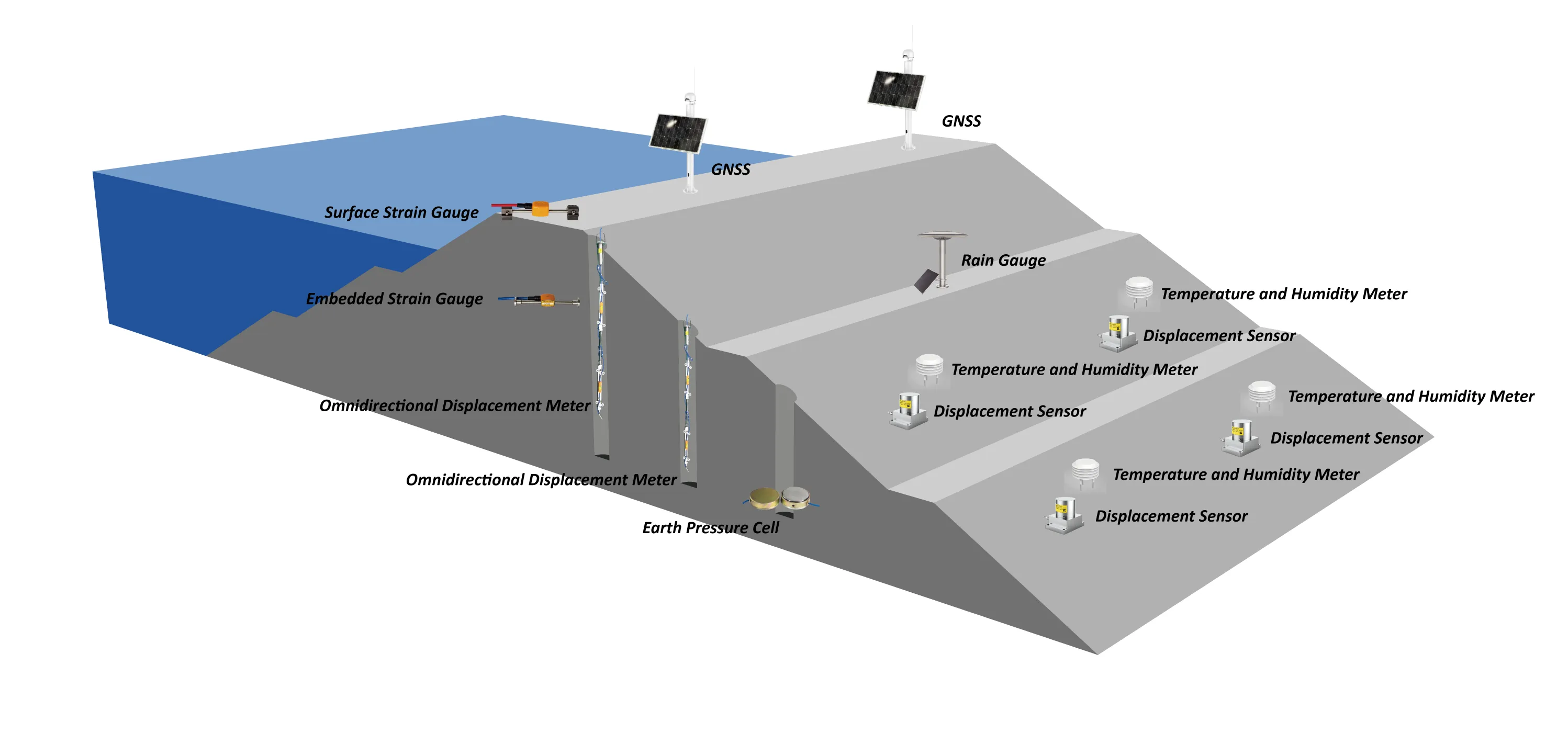

Tammiseiresüsteem ühendab tavaliselt rohkem kui ühe anduri väljundi. Veetaseme kanal muutub kasulikumaks, kui seda vaadatakse läbi imbumise, vajumise, nihke, kalde, sademete ja tööandmetega. Kingmachi oma paisu seire lahendus kirjeldab seda süsteemitasandi lähenemisviisi struktuuri-, imb-, hüdroloogiliste, keskkonna- ja koormusvaatluste raames.

Andmete tee jaoks määrake enne anduri valimist, kus andmeid kogutakse, edastatakse, üle vaadatakse ja säilitatakse. Kaugpunkt võib vajada integreeritud 4G-seadet; juhtmega sait võib vajada kanaliplaani, andmesalvestajat, kaitsekaablit ja ülevaateplatvormi. Saadaval olevad näidud ja andmelogerid ja seiretarkvara pakkuma asjakohaseid sisemisi tugipunkte selle pakkumise arutelu jaoks.

Sellesse artiklisse ei ole lisatud kohaspetsiifilist tammi toimimise juhtumit, kuna kaasas olev materjal ei kinnita nende kahe veetaseme mudeli puhul ühtki. Projektipäring peaks selle asemel esitama saidi joonise, mõõtmise eesmärgi, mõõteriistade loendi ja aktsepteerimiskriteeriumid, et konfiguratsiooni saaks tegeliku paigaldusega võrrelda.

Hanke- ja insenerimeeskondade valiku kontrollnimekiri

Mõõtmispunkt

• Määrake, kas punkt on reservuaari pind, sisseehitatud toru, rõhualandustoru väljalaskeava, põhjavee puurkaev, ummistuskaev või hüdroloogiajaam.
• Kinnitage maksimaalne usaldusväärne kõrgus, võrdluskõrgus, juurdepääsupiirangud ja nõutav ulatus.

Tehniline süsteem

• Määrake täpsuse ja aruandluse sihtmärk suundumuste ülevaatamiseks, häirete haldamiseks või töö aruandluseks.
• Valige 4G aku töö kaugpunktide jaoks või RS485 juhtmega hankimisvõrgu jaoks.
• Määrake paigaldus, toru geomeetria, kaablite marsruut, õhutuskaitse, maandus, liigpingekaitse ja valideerimismeetod.

Kaubandus ja kohaletoimetamine

• Taotlege andmelehte, kalibreerimisdokumentatsiooni, juhtmestiku skeemi, paigaldusjuhiseid, IP-andmeid, pakendi üksikasju, tarneaja kinnitust ja garantiitingimusi.

Hooldus ja vastuvõtmine

• Määrake ülevaatus- ja puhastusintervallid, vajaduse korral juurdepääs aku vahetamisele, õhutusavade kontrollimine, logija kontrollimine ja võrdlus käsitsi või uuritud viitega.

Levinud ostuvead

Ainult eraldusvõime võrdlemine on tavaline viga. 0,1 mm näidiku samm võib olla kasulik, kuid aktsepteerimine sõltub ka täisskaala täpsusest, paigaldusgeomeetriast, temperatuurikäitumisest, kalibreerimistingimustest ja referentsi stabiilsusest. Esmalt määrake nõutav otsuse tolerants, seejärel võrrelge kogu instrumenti ja paigaldusplaani.

Suhtlemine otsustatakse sageli liiga hilja. Madala võimsusega 4G-seade võib kaugpunktis põllutöid vähendada, kuid see vajab leviala ja aku hooldusplaani. Juhtmega RS485 seadet võib olla lihtsam hooldada lõpetatud hankimisvõrgus, kuid ainult siis, kui toide, kaablikaitse, maandus ja liigpinge juhtimine on juba hõlmatud.

Ventilatsiooniavade hoolduse ignoreerimine loob veel ühe välditava riski. Ventileeritud viide võib vähendada baromeetrilist viga, kuid kondenseerumine, ummistus või vee sissepääs võib näitu kahjustada. Lisage pärast paigaldamist, üleujutust, ehitustegevust ja andurite vahetamist käsitsi viitekontrollid, et andmekirje jääks kaitstuks.
