Kingmachi vibratsioonitraatandurid struktuuri tervise jälgimiseks

Mida mõõdab vibreeriv traatandur SHM-is

Vibreeriv traatsensor muudab mehaanilise muutuse pingestatud traadi resonantssageduse muutuseks. Ühilduv näit ergastab juhtme, tuvastab reaktsiooni ja rakendab deformatsiooni, rõhu, koormuse või muu tehnilise väärtuse arvutamiseks kalibreerimiskoefitsiente. Sagedus on mõõdetud suurus, nii et tavaline kaablitakistuse kõikumine mõjutab tulemust vähem kui madala taseme takistuse või pinge signaalil. Kaabli järjepidevus, varjestus, niiskuskaitse ja näidu ühilduvus on endiselt olulised.

Andurmehhanismi põhjalikuma selgituse saamiseks vaadake üle kuidas vibreerivad traadi pingemõõturid töötavad . Tehniline eelis on tugevaim aeglasel ja pikaajalisel jälgimisel, kus stabiilsus ja pikad kaabliteed on olulisemad kui kõrgsageduslik dünaamiline reaktsioon. Vibreeriv traatandur ei ole automaatselt õige valik kiire vibratsiooni, suure globaalse liikumise või geomeetria jaoks, mis nõuab paindlikku, tõmmatavat traati, optilist või satelliidipõhist mõõtmisteekonda.

Terminoloogia kontroll enne RFQ-d

Ärge kasutage "vibreerivat traati" iga sagedusväljundi või digitaalse nihke instrumendi üldnimetusena. Kingmachi JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT ja JMDL-32XXAT mudelid kasutavad induktiivse sagedusmodulatsiooni põhimõtteid. JMDL-52XXADT kasutab kahte ühendatud induktiivpooli, JMLS-22XXADT kasutab trossmehhanismi koos takistuse muundamise ja digitaalse sidega ning JMBD-1050 kasutab GNSS-i positsioneerimist. Õige terminoloogia hoiab ära sobimatud lugemiskanalid, juhtmestiku eeldused ja kalibreerimisprotseduurid.

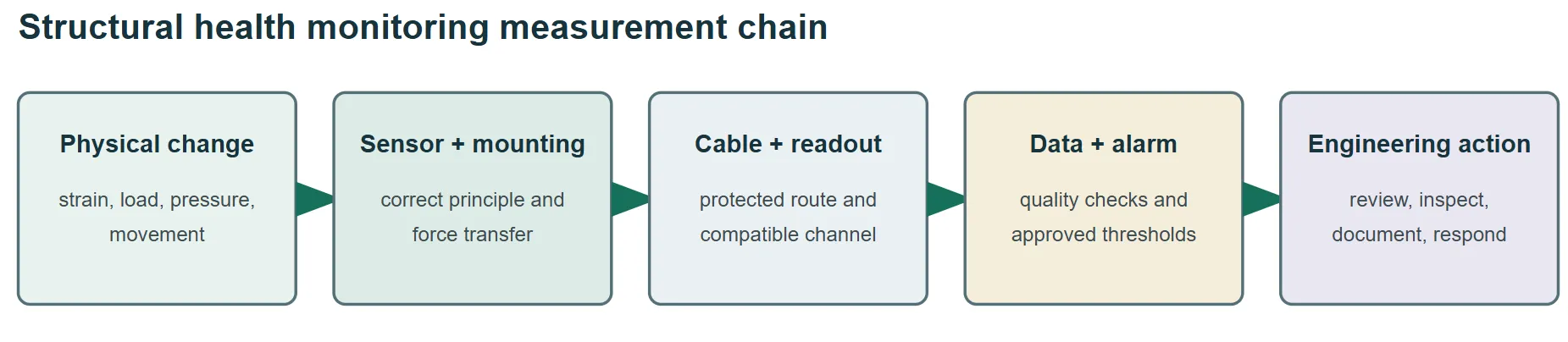

Enne mudeli valimist koostage mõõteahel

Andur on SHM-süsteemi üks kiht. Mõõtepunkt, paigaldusriistvara, kaitstud kaabli marsruut, näit või logija, sidelink, tarkvara, häireläved ja reageerimisprotseduur peavad toimima ühe ahelana. Väga stabiilne andur ei suuda parandada ebastabiilset ankrut, kahjustatud kaablit, ühildumatut kanalit, halba temperatuuri tõlgendust ega häireläve, millel puudub tehniline alus.



• Enne andurite perekonna valimist määratlege tehniline küsimus ja füüsiline muutuja.
• Kinnitage, et vahemik, eraldusvõime, korratavus, temperatuuri käitumine ja diskreetimissagedus toetavad häireotsust.
• Määrake paigaldus, kaablikaitse, maandus, liigpingekaitse, lugemiskanalid, side, andmete salvestamine ja juurdepääs hooldusele.
• Määrake vastutus algtaseme näitude, läve kinnitamise, häirete ülevaatuse, kontrollimise ja andmete säilitamise eest.

Pakkumisse kuuluvad valikukriteeriumid

Kaheksa liikumisjälgimise võimalust ja kuhu need sobivad

Kingmachis kuvatakse järgmised kaheksa valikut nihkeanduri vahemik . Need lahendavad SHM-is erinevaid liikumisküsimusi, kuid need ei ole ühe vibreeriva traatanduri kaheksa versiooni. Enne mudelite asenduseks käsitlemist võrrelge sensori põhimõtet, mõõtmisteed, paigaldusmeetodit, väljundit ja hooldusnõuet.

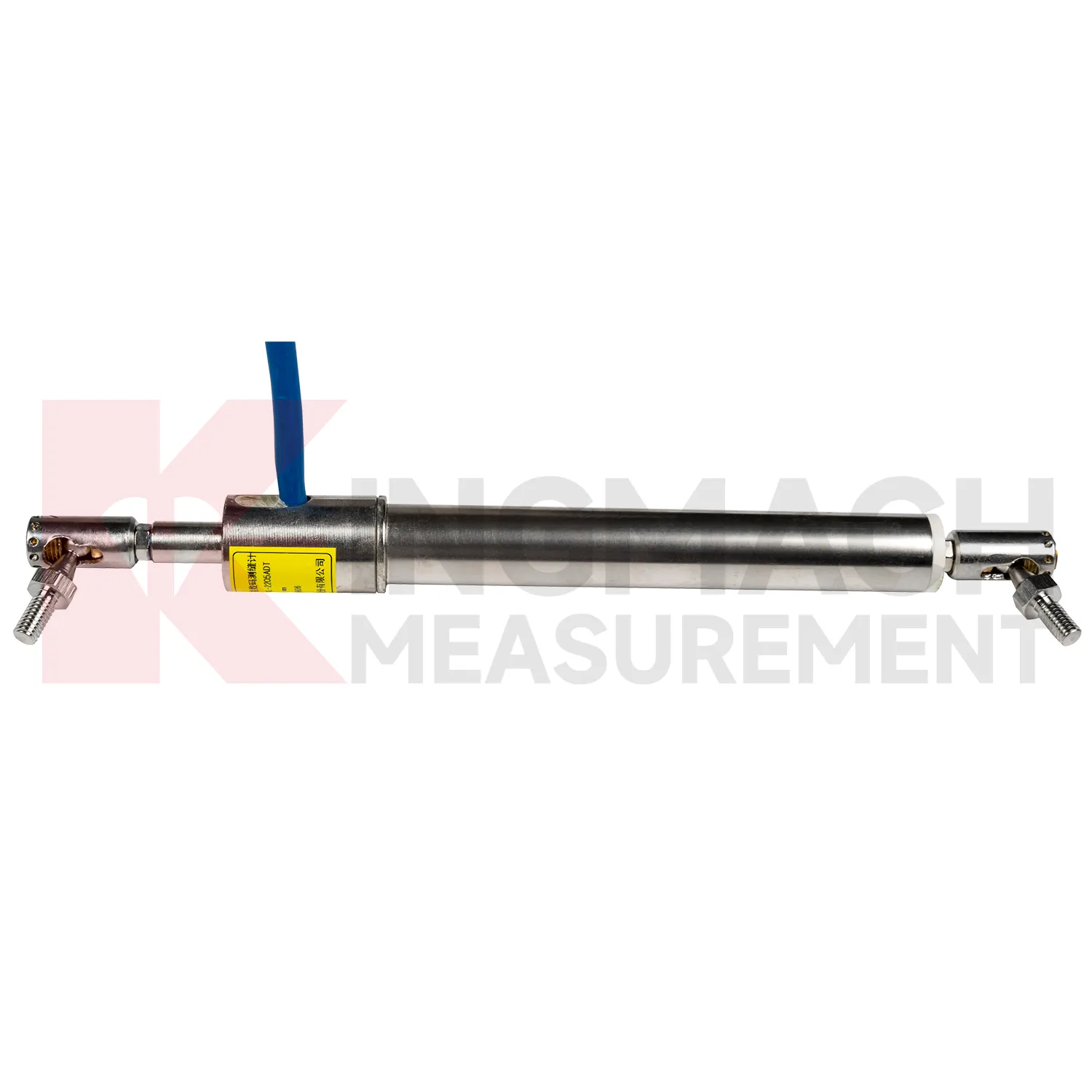

1. Nutikas pragumõõtur: JMDL-22XXAT

Kasutage JMDL-22XXAT nutikas praomõõtur kui tehniline muutuja on prao, vuugi või paisumisvuugi laiuse muutus. Standardsed valikuvalikud võimaldavad ostjal pigem sobitada eeldatavat liikumist kui nõustuda ühe üldise reisiga. Paigaldusgeomeetria peab viima ava otse mõõturisse, hoides ankrud väljaspool kahjustatud või lahtist materjali. Nullnäit tuleks registreerida koos temperatuuri, paigaldustingimuste ja asjakohase joonise viitega.

Egongyan Rail-only Bridge projekt kasutas nutikaid pragude mõõtjaid laiemas silla seiresüsteemis, näidates, miks tuleks pragude andmeid tõlgendada koormuse, läbipainde, deformatsiooni ja keskkonnamõõtmistega. Levinud viga on näilise täpsuse jaoks väikseima vahemiku valimine ilma hooajalist liikumist või paigalduse nihket võimaldamata. Teine on paigaldamine üle ebakorrapärase prao ilma liikumistelge määratlemata. Küsige täpset vahemikku, täpsust, temperatuurivalikut, kaabli pikkust, kinnitustarvikuid, kalibreerimiskirjet ja ühilduvat näitu. Määrake, kes võib nulli lähtestada ja kuidas lähtestamine jälgimise ajalukku salvestatakse.

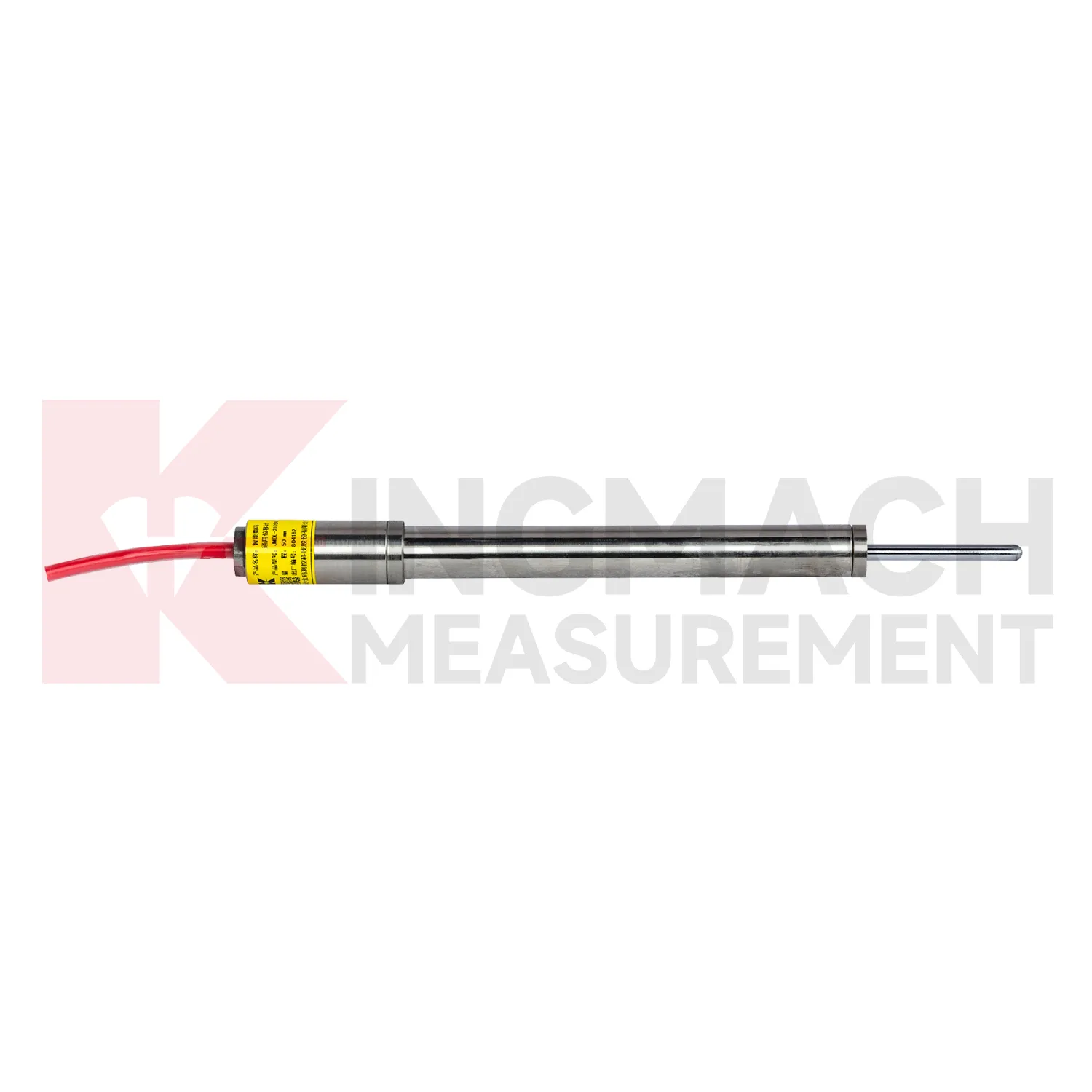

2. Üldotstarbeline nihkemõõtur: JMDL-21XXAT

The JMDL-21XXAT üldotstarbeline nihkemõõtur sobib otsese suhtelise liikumisega kahe konstruktsioonikomponendi vahel, kui mõõtmissuund on selge. Tüüpilised ülesanded hõlmavad paisumisvuugi liikumist, kohaliku toe nihutamist ja suhtelist liikumist määratletud liidese kaudu. Selle induktiivne sagedusmodulatsiooni arhitektuur ja digitaalsed funktsioonid muudavad selle tavapärasest vibreerivast traatandurist erinevaks tehnoloogiaks, kuigi sagedus on seotud sisemise mõõtmisprotsessiga.

Enne tellimist joonistage fikseeritud punkt, liikumispunkt, eeldatav suund, esialgne pikendus ja täielik liikumise ümbrik. Kontrollige, kas pöörlemine või põikisuunaline liikumine võib varda või kronsteini külgkoormusega koormata. Tavaline viga on üldotstarbelise gabariidi käsitlemine universaalse vastusena, kui liikumistee on kõver, liiga pikk, ligipääsmatu või viitab ebastabiilsele materjalile. Sellistel juhtudel võib paindlik, terastross, mitmepunktiline, aluskivimi-, optiline või GNSS-meetod sellele küsimusele usaldusväärsemalt vastata. Nõuda mõõtmetega paigaldusjoonist ja kontrollida paigaldatud algset asendit enne algtaseme näidu aktsepteerimist.

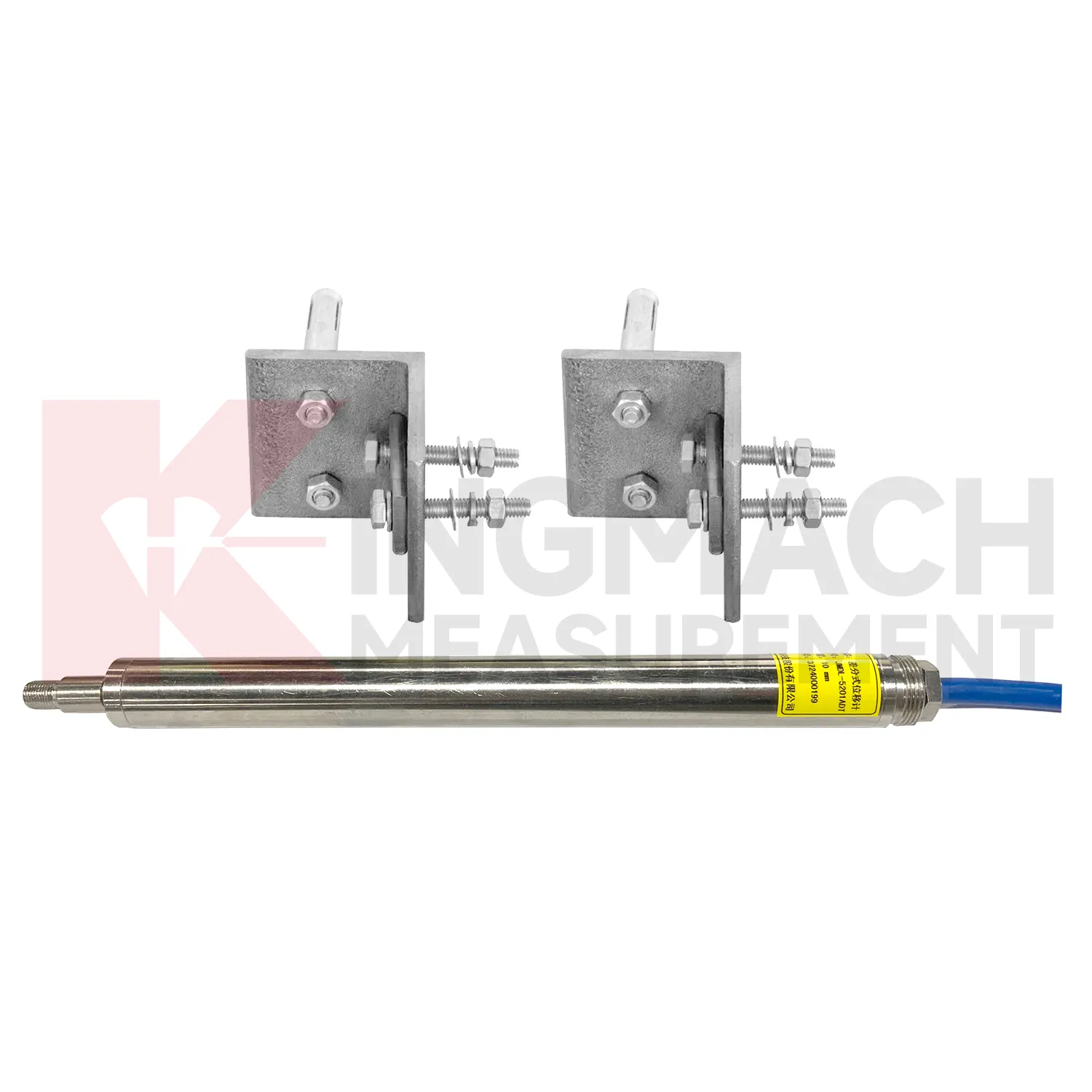

3. Diferentsiaalnihkemõõtur: JMDL-52XXADT

Valige JMDL-52XXADT diferentsiaalnihkemõõtur kui otsus sõltub liikumiste erinevusest kahe punkti vahel, näiteks suhteline liikumine läbi liigese, segmendi või liidese. Kaks ühendatud induktiivset mähist reageerivad varda liikumisel vastassuundades. Diferentsiaalarvutuse eesmärk on vähendada tavalisi keskkonnamõjusid, sealhulgas temperatuuriga seotud mõjusid. Seda tööpõhimõtet ei tohi kirjeldada kui vibreerivat traati.

Võrdluspunktid on osa mõõtmisest. Kui kumbki ankur liigub iseseisvalt, võib väljund installitud geomeetria jaoks olla õige, kuid tehnilise tõlgenduse jaoks vale. Paigaldusjoonisele lisage kronsteini jäikus, joondus, algpositsioon, termiline liikumine, juurdepääs ja kaabli kaitse. Levinud viga on diferentsiaalmõõdiku kasutamine, kui projekt vajab tegelikult absoluutset asukohta või pikka liikumist. Enne häirete määratlemist kinnitage võrdlusraam ja eeldatavate märkide kokkulepe. Kasutuselevõtu ajal rakendage kontrollitud liikumist mõlemas suunas ja kontrollige märgi, tagasipöördumise ja kanali kaardistamist.

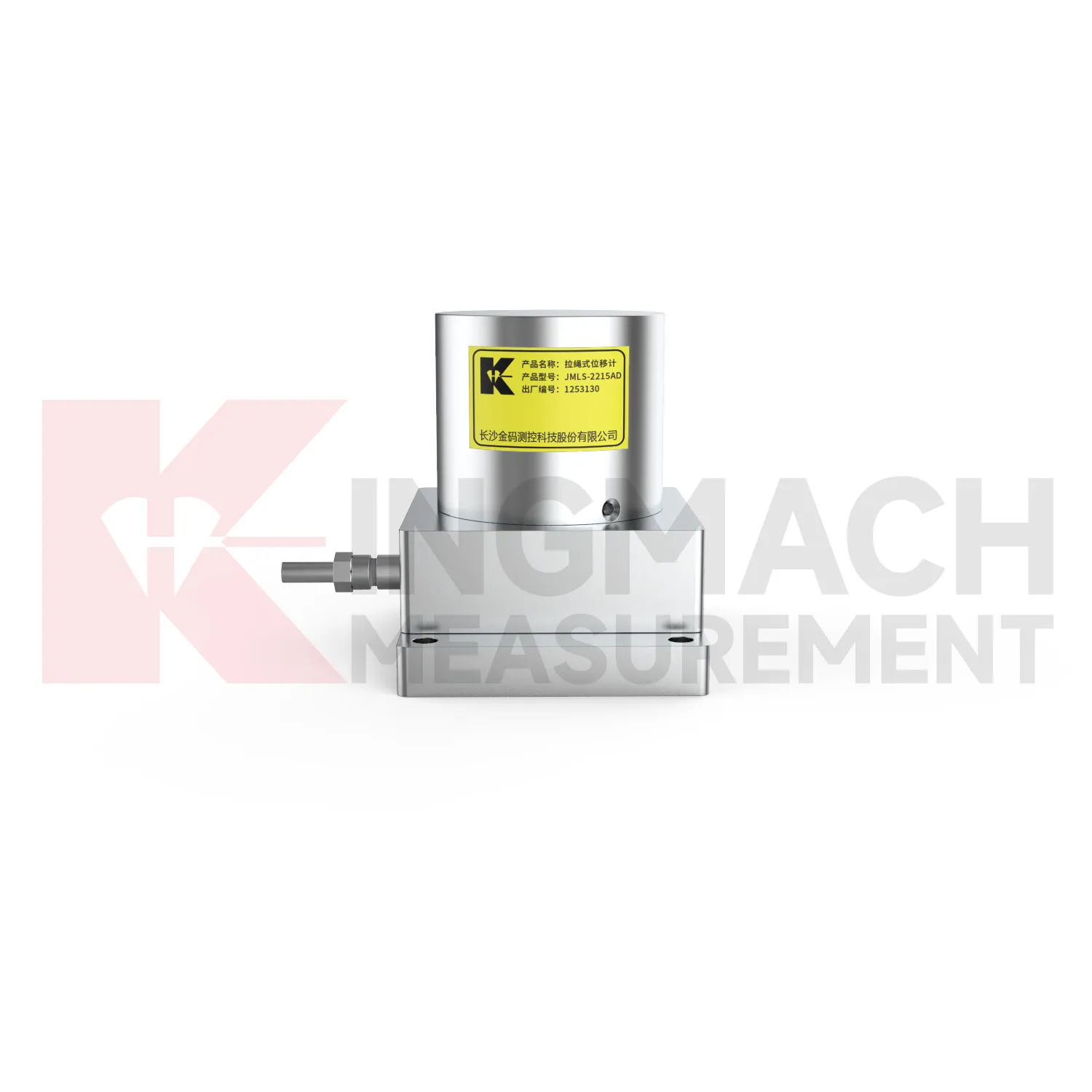

4. Trossi nihkeandur: JMLS-22XXADT

The JMLS-22XXADT trossi nihkeandur teisendab kaabli pikendamist või tagasitõmbamist pooli ja pöörleva sensormehhanismi kaudu. See on kasulik, kui käik on suurem või jäik mõõtevarras ei suuda järgida olemasolevat rada. RS485 side võib lihtsustada ühendamist ühilduva andmevõtusüsteemiga, kuid mehaaniline kaabli marsruut jääb installimisel domineerivaks probleemiks.

• Hoidke kaablit ettenähtud liikumisega joondatud ja kaitske seda hõõrdumise, kinnijäämise, jää, prahi ja juhusliku löögi eest.
• Kontrollige tagasitõmbejõudu, ankru tugevust, kasutatavat liikumist, painde geomeetriat, korpuse tihendit, protokolli sätteid ja juurdepääsu kontrollimiseks.
• Ärge kasutage kogu nominaalkäiku projekteeritud liikumisena; varupaigaldus ja ekstreemsete sündmuste marginaal.

Sage viga on keskendumine elektroonilisele eraldusvõimele, jättes tähelepanuta kaablimehaanika. Halb joondus või kaitsmata marsruut võib põhjustada hõõrdumist, lõtku või kahjustusi, mida ükski digitaalväljund ei suuda parandada. Enne kaitseümbrise sulgemist kontrollige tõmbesuunda ja tagasitõmbamiskäitumist kogu eeldatava käigu jooksul.

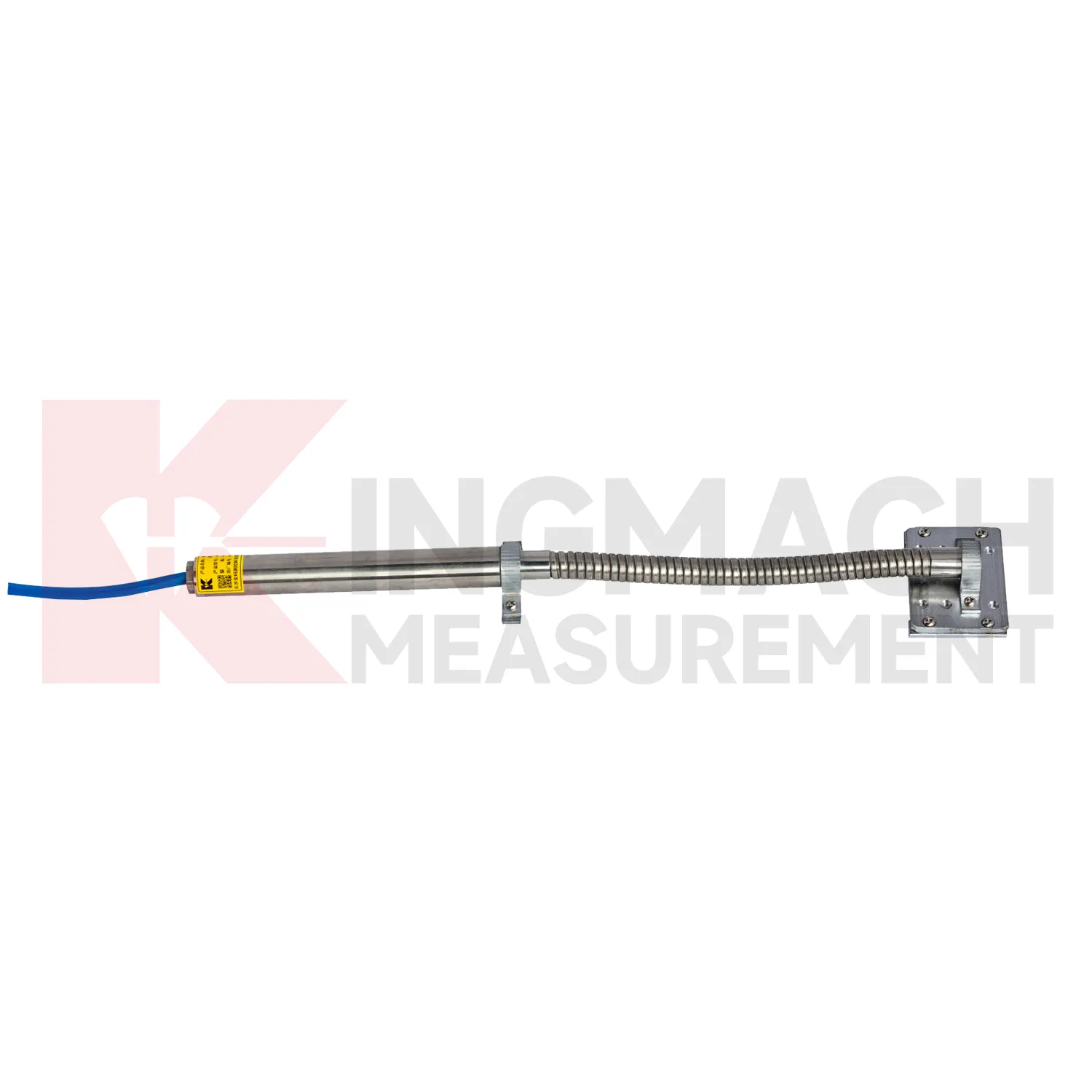

5. Paindlik nihkemõõtur: JMDL-24XXAT

Kasutage JMDL-24XXAT painduv nihkemõõtur kui sensorelement peab deformeeruma geovõrgu või muu sisseehitatud tugevdusega, mitte ületama puhast sirget vahet. Paindlik pikendus järgib materjali liikumist, samas kui sisemine induktiivne sagedusmodulatsiooni andur väldib varda ja pooli libisevat kontakti. See muudab mudeli asjakohaseks tugevdatud pinnase, aluspõhja, kalde ja vundamendi rakenduste jaoks, kus jäik pinnamõõtur moonutab mõõtmistee.

Paigaldamise planeerimine peaks hõlmama anduri orientatsiooni, kinnitust armatuurile, kaitset täitmise ajal, kaabli väljumist, tihenduskoormust, esialgset näitu ning mõõdetud pikenemise ja tehniliste pingete vahelist seost. Levinud viga on painduva varda käsitlemine mehaaniliselt hävimatuna. Ehitusseadmed, järsud kõverad, halb kinnitus või kontrollimatu täitepaigutus võivad koostu kahjustada või materjalist lahti ühendada. Nõua paigaldusmeetodi avaldust ja kinnituspunkti kontrollimist enne matmist. Pildistage kinnitus ja kaabli marsruut, et hilisemad andmete ülevaated saaksid installitud geomeetriat kinnitada.

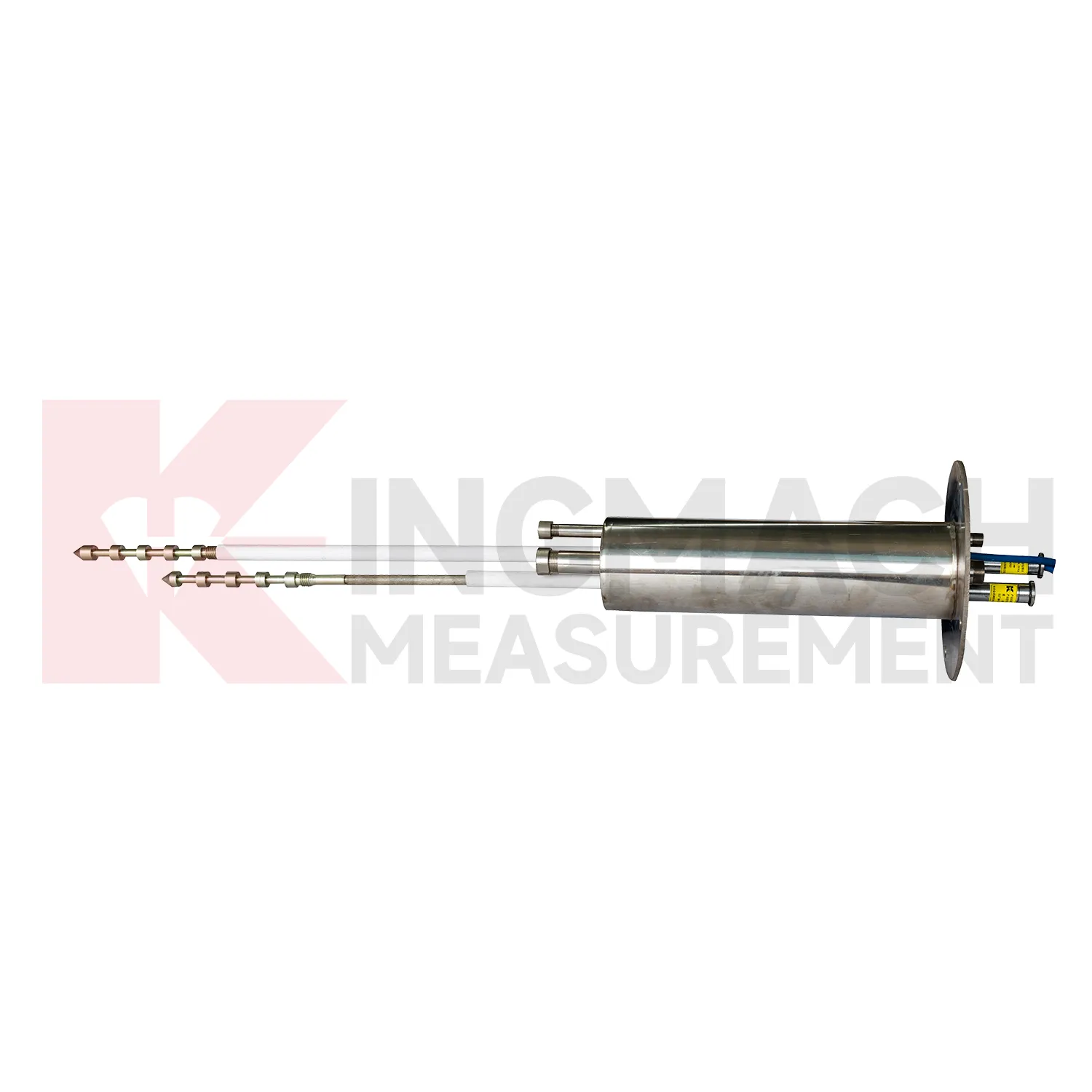

6. Mitmepunktiline nihkemõõtur: JMDL-31XXAT

The JMDL-31XXAT mitmepunktiline nihkemõõtur eraldab liikumise mitmel sügavusel ümbritsevas kivis, nõlvadel, vundamendisüvendites või tunneli maapinnal. Erinevatele sügavustele paigaldatud ankrud ühenduvad läbi varraste ja kaitsetorude üksikute nihkemõõturitega. Punktide võrdlemine aitab inseneril eristada madalat deformatsiooni sügavamast liikumisest. See on informatiivsem kui üks pinnanäit, kui aktiivse tsooni asukoht on ebakindel.

Projekteerimismeeskond peaks täpsustama puuraugu sügavuse ja läbimõõdu, kolme kuni viie punkti paigutuse, ankurdussügavuse, geoloogia, süstmördi, varda pikkuse, peakaitse, kaablite marsruudi, paigaldusjärjestuse ja baasprotseduuri. Levinud viga on võrdse punktivahe valimine, viitamata kihtidele, katkestustele, kaeveetappidele või eeldatavale nihketsoonile. Teine oht on see, et süstmördi või varda paigaldamisel tekib punktide vahel tahtmatu ühendus. Käsitlege puuraugu projekteerimist ja paigaldust osana instrumendi spetsifikatsioonist. Nõua lõplikku sügavuse ajakava ja paigaldatud punkti identifitseerimist, et see vastaks logija kanali kaardile.

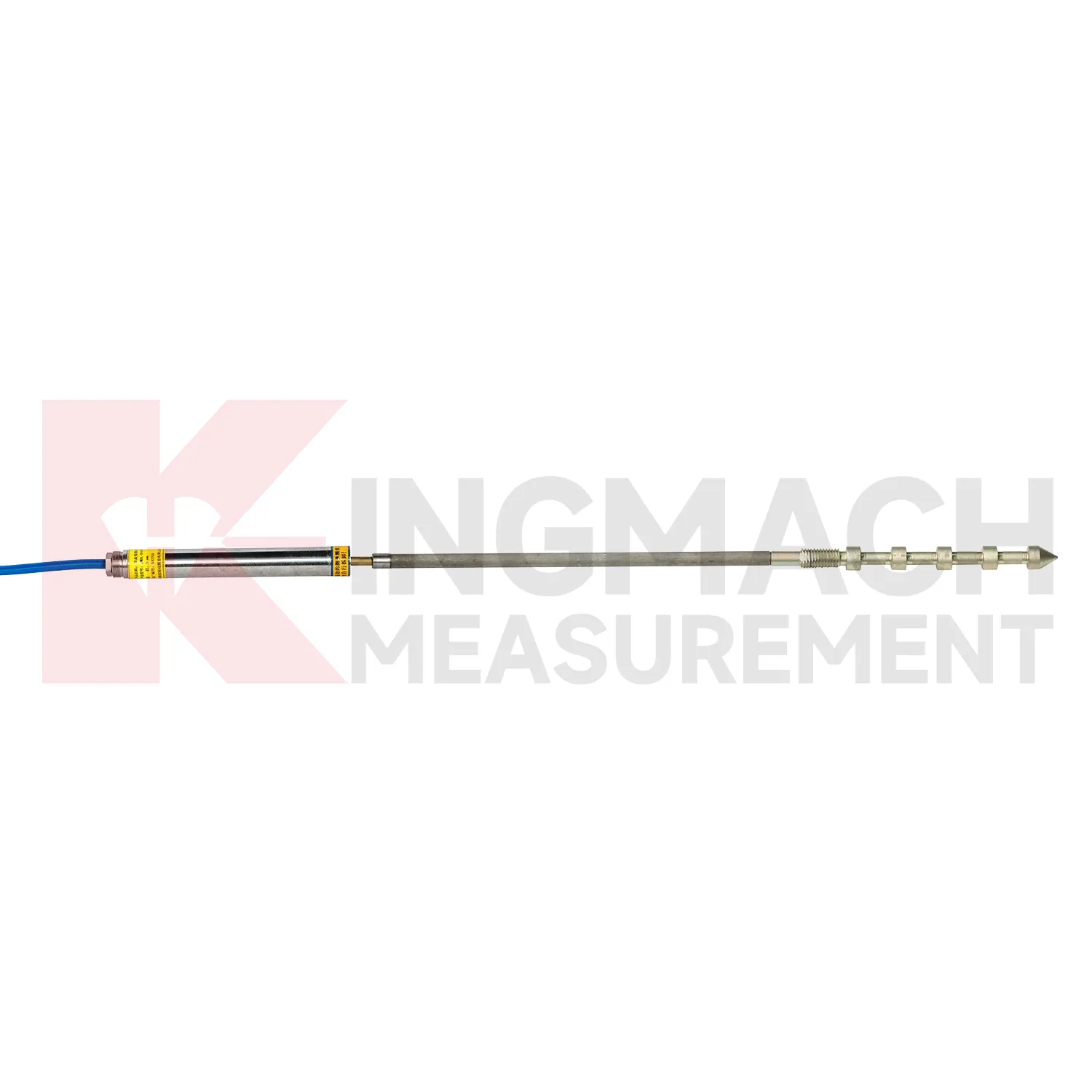

7. Ühepunktiline aluspõhja nihkemõõtur: JMDL-32XXAT

The JMDL-32XXAT ühepunktiline aluspõhja nihkemõõtur mõõdab liikumist pinna- või struktuurse võrdlusaluse ja ühe sügava ankru vahel. See sobib tunnelikivide deformatsiooniks, tammi vundamendi liikumiseks, kallaku liikumiseks või vundamendi süvenditeks, kui insener suudab tuvastada olulise stabiilse võrdlussügavuse. Seade ühendab endas nihkeanduri, varda, ankru, kaitsetoru ja peakomplekti, nii et puuraugu ja ankru disain mõjutavad tulemust otseselt.

Ärge eeldage, et sügavam tähendab automaatselt stabiilset. Enne ankru sügavuse valimist vaadake üle geoloogia, ilmastikuolud, liigendid, põhjavesi, kaevetööde mõju ja eeldatav deformatsioonitsoon. Üks punkt ei saa näidata, kuidas liikumine jaotub ankru kohal; kasutage mitmepunktisüsteemi, kui on vaja sügavusprofileerimist. Kõige tavalisem viga on nimetada sügavat ankrut "aluskivimiks" ilma dokumenteerimata, miks see on vastuvõetav viide. Lisage vastuvõtudokumentidesse puuraukude logid, vuukimise kirjed, paigaldatud pikkus ja baasnäidud. Kui võrdlusstabiilsus jääb ebakindlaks, lisage kontrollimiseks sõltumatu uuring või mõni muu mõõtmispunkt.

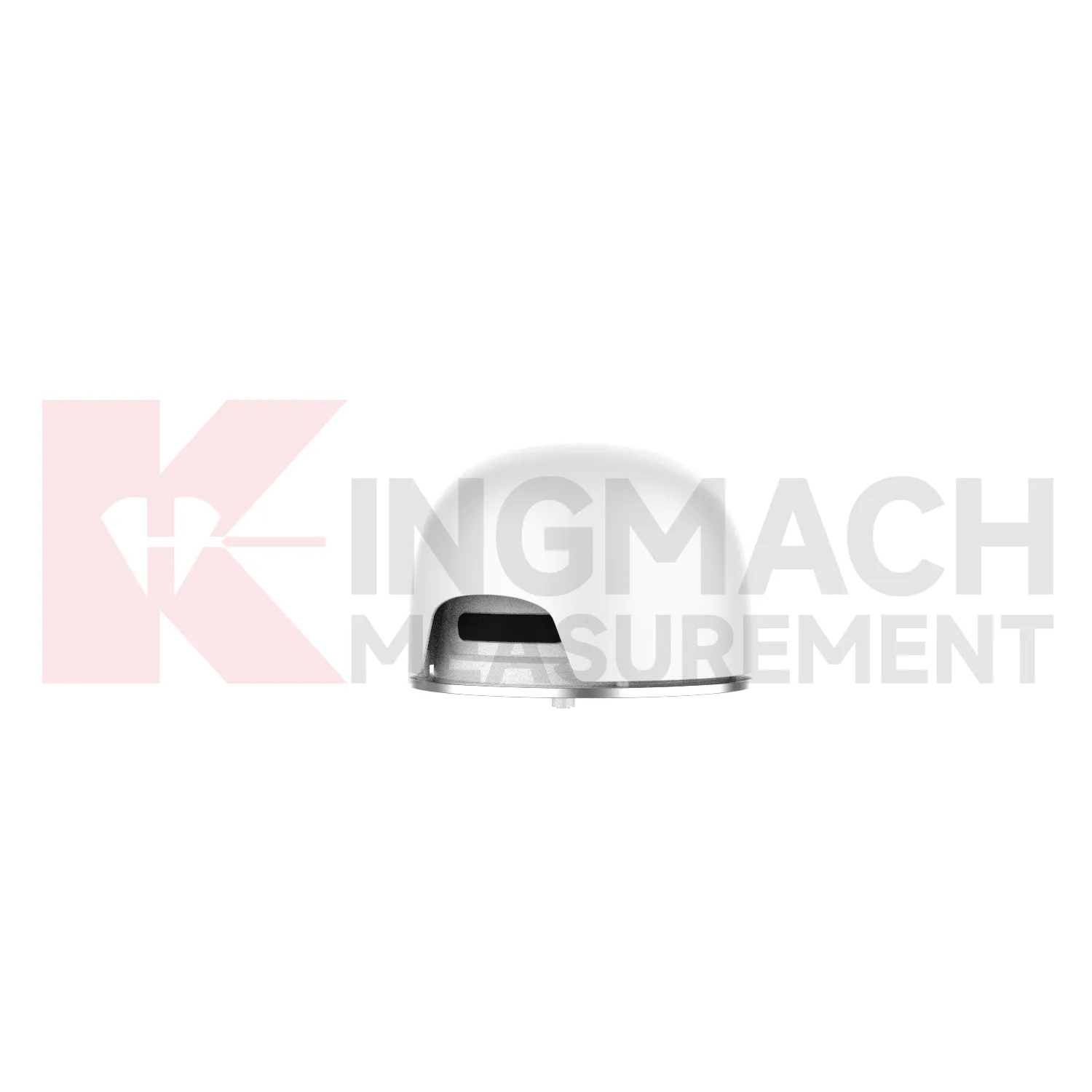

8. GNSS nihke jälgimine: JMBD-1050

Kasutage JMBD-1050 GNSS seireseade horisontaalse ja vertikaalse asendi muutmiseks avatud taeva sildade, nõlvade, tammide, kaevanduste, raudteede või suurte ehitiste vahel. GNSS mõõdab globaalset asukohta, mitte kohalikku pragude avanemist või varda liikumist. Süsteem nõuab sobivat positsioneerimisarhitektuuri, paigaldusmonumenti, toiteallikat, sidet ja andmetöötlusmeetodit. See võib katta liikumisskaalad ja vahemaad, mis on kohaliku kontaktanduri jaoks ebapraktilised.

Enne hankimist vaadake üle satelliidi nähtavus, mitme teega risk, antenni asukoht, võrdlus- või parandusmeetod, koordinaatsüsteem, diskreetimisintervall, võimsuse autonoomia, side leviala, piksekaitse ning nihkevektorite filtreerimine ja alarmeerimine. Levinud viga on GNSS-i installimine peegeldavate struktuuride või takistatud taeva lähedusse ja sama andmekvaliteedi ootus kui avatud saidil. GNSS ja kohalikud andurid töötavad sageli koos: GNSS jälgib globaalset liikumist, samal ajal kui pragude mõõturid või süvainstrumendid tuvastavad lokaalseid deformatsioonimehhanisme. Lisage paigalduseelsesse vastuvõtuplaani taevavaade ja side uuring.

Kontrollitud projekti tõendid ja mida ostjad peaksid õppima

Nimetatud projektiviited on kasulikud ainult siis, kui need selgitavad süsteemi ulatust. Allpool olevad kolm kontrollitud juhtumit näitavad pigem mitme anduri jälgimist kui ühe mudeli edu väidet. Kasutage neid muutujate, omandamisarhitektuuri ja väljariskide raamistamiseks, mis kuuluvad projekti pakkumispakkumisesse.

Sild: Egongyani ainult raudteesild

The Egongyani raudteesilla seireprojekt Chongqingis kombineerisid nutikad praomõõturid kaabli jõu-, läbipainde-, deformatsiooni-, vibratsiooni- ja keskkonnainstrumentidega. Hanke puhul tähendab see, et pragumõõturit ei tohiks nõuda iga konstruktsioonireaktsiooni selgitamiseks. Määrake, kuidas temperatuuri, liiklusega seotud käitumist, kaabli tugevust, läbipainde ja pragude trende ajaliselt joondatakse ja vaadatakse.

Tunnel: Yuping-Panzhou kiirtee

The Yuping-Panzhou kiirtee seireprojekt Guizhous kaetud tunneli asend, konvergents, praod ja struktuurne pinge. Seadmete komplekt hõlmas nutikat pragude ja laseri nihke mõõtmist, hüdrostaatilisi tasemeandureid ja vibreerivaid traadi deformatsiooniinstrumente. Õppetund on täpne märgistamine: projektis võidakse kasutada vibreerivaid traatandureid, ilma et iga nihkekanal oleks vibreeriv traat.

Nõlv: Jiwei kiirtee Shandongis

The Jiwei kiirtee kalle seireprojekt kombineeritud sügava veeväljasurve, sademete, põhjavee taseme ja heli- ja valgushäirefunktsioonid. 2024. aasta projekt näitab, miks deformatsiooniandmed vajavad vallandamist ja saidi seisundi konteksti. Kallaku RFQ peaks ühendama liikumise sügavuse, sademete intervalli, põhjavee reaktsiooni, side, toite, häireloogika ja kontrollivastutuse.

Tammide projektid nõuavad sama süsteemidistsipliini

Paisu puhul määratlege, kas otsus puudutab pragude avanemist, vuugi liikumist, vundamendi deformatsiooni, pooride rõhku, veetaset, settimist, tõusu või globaalset nihkumist. A tammide seiresüsteem ühendab tavaliselt mitu andurite perekonda ja keskkonnamõõtmisi. Määrake võrdluspunktid, galeriid või kaablite marsruudid, hüdroisolatsioon, liigpingekaitse, hankimise liiasus, juurdepääs kontrollile, läve omandiõigus ja see, kuidas võrreldakse näitu reservuaari taseme ja temperatuuriga.

Andmete logimine, kaugseire ja tootevideo

Pikaajaline SHM vajab tavaliselt automaatset omandamist, samas kui käsitsi näidud on kasulikud kasutuselevõtuks, algtaseme kontrollimiseks, tõrkeotsinguks ja väikesteks projektideks. Sobitage iga kanal tuvastuspõhimõtte ja väljundiga. Planeerige näit või andmesalvestaja , mõõteriistade kaabel , side ja visualiseerimistarkvara enne anduri tellimuse vabastamist.

Häireloogika peaks eraldama andmete kvaliteedi kontrolli struktuursetest lävedest. Puuduvad andmed, lamedad jooned, äkilised sammud pärast hooldust, võimatu temperatuurireaktsioon ja lahkarvamused seotud kanalite vahel võivad viidata mõõtmisprobleemile. Struktuursetes hoiatustes tuleks kasutada projekti heakskiidetud lävesid, püsivuse reegleid, eskalatsioonikontakte ja kontrollivastust. Salvestage töötlemata näidud, tehnilised väärtused, kalibreerimisversioonid, hooldussündmused ja läve muudatused, et hilisemad ülevaatajad saaksid otsuse rekonstrueerida.

Video näitab JMZX-215HAT/HB/HA sisseehitatud vibreeriv traadi pingemõõtur , ehtne vibreeriv traatinstrument, mida kasutatakse sisseehitatud deformatsiooni jälgimiseks. Kasutage seda vibreeriva traatanduri eristamiseks ülalkirjeldatud induktiiv-, tross- või GNSS-i nihketehnoloogiatest. Põllu ettevalmistamiseks siduge tooteülevaade tootega vibreeriva traadi pingemõõturi paigaldusjuhend .

Hanke- ja kaubandustingimused

Võrrelge konfigureeritud süsteemi hinda, mitte anduri ühiku hinda. Hinnapakkumises tuleks eraldada andurid, kaabli pikkused, paigaldusriistvara, lugemis- või logimiskanalid, korpused, toide, side, tarkvara, kalibreerimisdokumendid, kasutuselevõtt, koolitus, varuosad, pakend, kaubavedu ja maksud. See näitab, kas madalam anduri hind suurendab integreerimis-, paigaldus- või hoolduskulusid.

Viidatud Kingmachi nihkemudelite kehtivad kaubandustingimused kasutavad ühes tükis minimaalset tellimiskogust, kaubeldavat hinda, T/T ette ja tarnimist 30 päeva jooksul pärast täielikku tasumist. Käsitlege neid pakkumise etapi tingimustena, mitte püsiva lubadusena. Paluge proforma arvel kinnitada mudeli järelliide, kogus, ühik ja koguhind, Incoterm, pakend, makse verstapost, tarneaeg, tarneviis, garantii, kalibreerimise ulatus, varuosade saadavus ja dokumendi keel.

Olelusringi ülevaatus peaks hõlmama paigaldustööd, juurdepääsupiiranguid, kalibreerimiskontrolle, kaablite vahetust, logide laiendamist, sidetasusid, tarkvara kasutamist, planeeritud ülevaatusi ja erakorralise kohapealse külastuse kulusid. Maetud või kaugandurite puhul võib asendusjuurdepääs kaaluda üles esialgse ostuhinna. Enne maksmist leppige kokku tehase dokumentatsioon ja tarneeelsed kontrollid, et puuduvad mudeli, kanali, kaabli või protokolli üksikasjad ei ilmuks kasutuselevõtu ajal.

SHM-anduri paketi RFQ kontroll-loend

Mõõtmine ja struktuur

• Struktuuri tüüp, seire asukoht, joonised, fotod ja mõõdetav füüsiline muutuja.
• Eeldatavad normaal- ja äärmuslikud väärtused, nõutav eraldusvõime, täpsuse alus, häirelävi, proovivõtu intervall ja jälgimise kestus.
• Tõlgenduseks vajalikud võrdluspunktid, liikumissuund, paigaldusnihe, temperatuurivahemik ja seotud kanalid.

Koht ja paigaldus

• Vesi, tolm, korrosioon, vibratsioon, välk, ehitusmõju, puuraugu või vuugisegu nõuded, juurdepääs ja kaablite trass.
• Kinnitusklambrid, ankrud, kaitsetoru, harukarbid, pistikud, varjestus, maandus ja liigpingekaitse.
• Installimismeetodi avaldus, baasprotseduur, hoidmispunktid, vastuvõtunäidud ja sisseehitatud kirjed.

Andmed ja kaubanduslik ulatus

• Käsitsi või automaatne lugemine, kanali tüüp, protokoll, võimsus, salvestusruum, edastamine, tarkvara kaardistamine, häired ja kasutajarollid.
• Andmeleht, kalibreerimiskoefitsiendid, seeriajälgitavus, juhtmestiku ja paigaldusjuhised, kehtivad sertifikaadid, garantii ja tugi.
• Kogus, kaabli pikkus, tarvikud, varuosad, pakend, Incoterm, maksetingimused, tarneaeg, sihtkoht ja kasutuselevõtu vajadused.

Levinud ostuvead, mis suurendavad jälgimisriski

• Iga sagedusväljundi või digitaalse liikumisanduri vibreeriva juhtme väljakutsumine andurielementi ja näidukanalit kinnitamata.
• Vahemiku valimine ainult tavalisest liikumisest ja ei jäeta arvesse paigaldamise nihket, hooajalist käitumist ega usutavat äärmuslikku sündmust.
• Täpsusväärtuste võrdlemine kontrollimata, kas need viitavad täisskaalale, lugemisele, lineaarsusele, korratavusele või terviklikule installitud süsteemile.
• Andurite tellimine enne ankrute, puuraukude, kaablitrasside, kaitse, logimisvõimsuse, side, toite ja tarkvara siltide viimistlemist.
• Ühe kohaliku anduri kasutamine süsteemitaseme mehhanismi tõlgendamiseks, mis sõltub ka koormusest, temperatuurist, rõhust, asustusest või globaalsest liikumisest.
• Madalaima ühikuhinna kinnitamine ilma hinnapaigalduse, kanali riistvara, dokumentatsiooni, hooldusjuurdepääsu, varuosade ja asendusriskita.

Taotlege mudeli ja süsteemi ülevaatust
