Kingmachi nihkemõõturi tehniliste andmete juhend

Alustage liikumisest, mida peate mõõtma

Enne andmelehtede võrdlemist määrake nihkerežiim. 20 mm vuuki mõõtev pragude mõõtur ei lahenda sama probleemi nagu kalde liikumist jälgiv GNSS-seade, pikka teekonda mõõtev trossiandur või mitmepunktiline arvesti näidu liikumine erinevates kivimikihtides. Vahemik, paigaldusmeetod ja andmete tõlgendamine sõltuvad kõik liikumise tüübist.

Kingmachi nihkevahemik hõlmab lineaarset nihet, pragude laiust, paisumisvuukide liikumist, suuremahulist pinnanihet, geovõrgu deformatsiooni, raketise settimist, ümbritsevate kivimite nihkumist ja aluspõhja kivimite nihkumist. Valige rakendusest esmalt mõõtmisstruktuur ja seejärel täpsustage numbrilist spetsifikatsiooni.

• Pragude või vuukide laiuse jaoks kontrollige lühikest ulatust, eraldusvõimet, kinnitusalust, mõõtevarda ja pikaajalist stabiilsust.
• Silla, tammi, raudtee või ehitise suhtelise nihke puhul kontrollige täpsust, temperatuuri mõju, veekindlust ja omandamise ühilduvust.
• Kallaku või maalihke jälgimiseks kontrollige ulatust, sidet, võimsust, ilmastikukindlust ja järelevalveta töötamist.
• Kivikihtide või aluspõhja deformatsiooni korral kontrollige ankru konstruktsiooni, puurimis- ja tsementeerimismeetodit, mõõtepunkte ja paigaldussügavust.
• Raketise ja ehituse jälgimiseks, kontrollige kaitset, reageerimiskindlust, ajutist paigaldust ja häire integreerimist.

Võrdlemiseks südamiku nihkemõõturi spetsifikatsioonid

Vahemik: vältige nii ala- kui ka tarbetut ülemõõtmist

Liiga väikese ulatusega andur võib suursündmuse ajal jõuda oma piirini. Andur, mille ulatus on palju suurem kui projekt vajab, võib suurendada kulusid, parandamata väikeste liikumiste nähtavust. Enne vahemiku valimist hinnake tavalist, hooajalist, ehitusjärgu ja hoiatustaseme liikumist.

Lühikese struktuurilise liikumise jaoks Kingmach JMDL-52XXADT diferentsiaalnihkemõõtur on saadaval 20 mm, 50 mm ja 100 mm vahemikus. The JMDL-22XXAT nutikas praomõõtur sisaldab 20 mm, 50 mm, 100 mm ja 200 mm mudeleid. Pikema reisi jaoks on JMLS-22XXADT trossi nihkeandur hõlmab 0-500 mm, 0-1000 mm ja 0-2000 mm valikuid.

Lisage inseneritoimingu käivitava liikumise varu, mitte suvaline protsent. Andur peaks hoiatussündmuse jäädvustama ilma, et see töötaks nii palju alla täisskaala, et valitud vahemikul oleks tavapäraseks trendi jälgimiseks vähe praktilist väärtust.

Lahutusvõime ja täpsus vastavad erinevatele küsimustele

Eraldusvõime on väikseim kuvatav samm. Täpsus on teatatud väärtuse ja tegeliku nihke eeldatav erinevus. Mõõtur võib kuvada 0,01 mm, samas kui selle täpsust väljendatakse protsendina täisskaala väärtusest, seega tuleb neid kahte väärtust koos vaadata.

JMDL-52XXADT on määratud 0,01 mm eraldusvõimega ja +/-0,1% FS täpsusega. Nutika üldotstarbelise nihkemõõturi eraldusvõime on 0,01 mm ja täpsus 0,5% FS. Magnetostriktiivne mudel on määratud 0,01 mm eraldusvõimega ja +/-0,05% FS täpsusega. Eraldusvõime mõjutab väikest trendi nähtavust; täpsus mõjutab usaldusväärsust absoluutväärtuses.

Ärge seadke häireläve ainult kuva sammu võrra. Võtta arvesse täpsust, korratavust, temperatuuri mõju, paigalduse liikumist ja projekti otsustusvaru, et vähendada häirivaid häireid ja valetõlgendust.

Sobitage tuvastuspõhimõte saidiga

Tundmispõhimõte mõjutab triivi, vastupidavust, paigaldamist, hooldust ja signaali käitumist. Induktiivsed sagedusmoduleeritud arvestid sobivad paljude struktuursete nihke- ja paisumisvuukide ülesannetega, kuna nende digitaalne arhitektuur toetab stabiilset kaugseiret. Trossi andurid saavad hakkama pikemate liikumiste või kaudsete liikumisteedega, samas kui GNSS toetab suuremahulist pinna liikumist kaugemates punktides.

The JMCW-21XXADT magnetostriktiivne nihkemõõtur on Kingmachi nihkeportfelli täiendav kontaktivaba valik; see ei ole vibreeriva traadi nihkeandur. Selle mittekontaktne sensorstruktuur on mõeldud rakendusteks, kus on kasulikud väiksemad mehaanilised kulumised ja absoluutse lineaarse asendi mõõtmine. Avaldatud spetsifikatsioon sisaldab IP67 kaitset, RS485 sidet ja tööd vahemikus -30 C kuni +80 C.

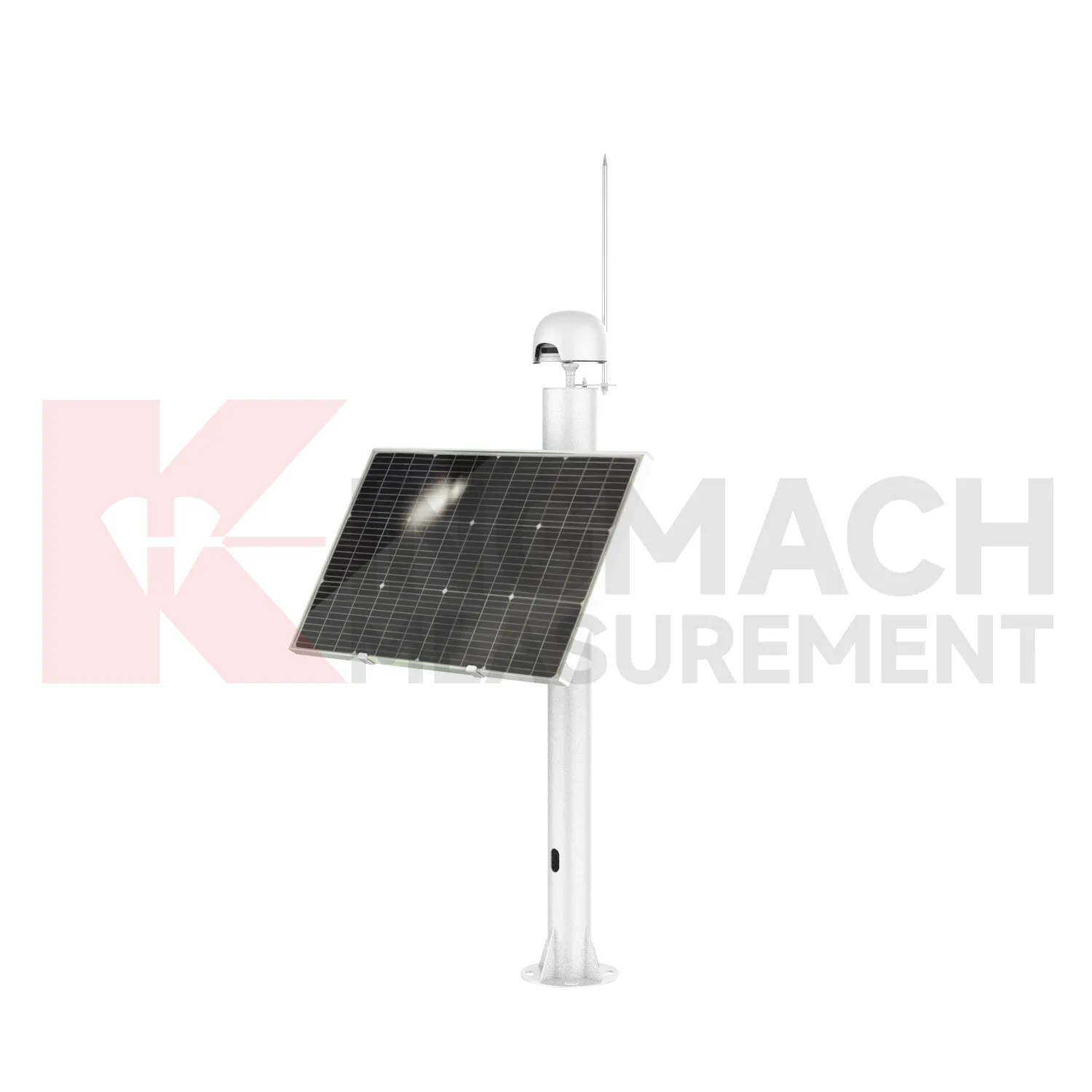

Pinna kaugliikumiseks on Integreeritud GNSS JMBD-1050YT toetab mitme tähtkuju positsioneerimist, 4G ja RS485 sidet, päikeseenergia pluss liitiumaku tööd, IP67 kaitset ja keskkonnavahemikku -40 C kuni +85 C. Valige GNSS, kui vajalik väljund on positsiooniline liikumine suuremal alal, mitte kohalik liigendi nihe.

Ekraani temperatuur, vesi, tolm ja kokkupuude elektriga

Tsiviiljärelevalve saidid puutuvad andurid kokku vihma, kondensaadi, tolmu, muda, vibratsiooni, kaabli tõmbamise, söövitava õhu ja elektrihäiretega. Peamiste valikukriteeriumitena käsitlege tihendus- ja keskkonnapiiranguid. Sobiv tuvastuspõhimõte võib siiski ebaõnnestuda, kui korpus, pistik, kaablisisend või paigaldussuund ei vasta saidile.

Võrrelge tööpiirkonda pigem paigalduse mikrokliima kui läheduses asuva ilmajaamaga. Tammide galeriis, tunneli vooderdis, sillatekil ja avatud nõlval võivad olla väga erinevad temperatuuri- ja niiskustingimused. Paigaldusprojekti osana vaadake üle kaablikaitse, pistiku tihendus, drenaaž, maandus ja liigpingekaitse.

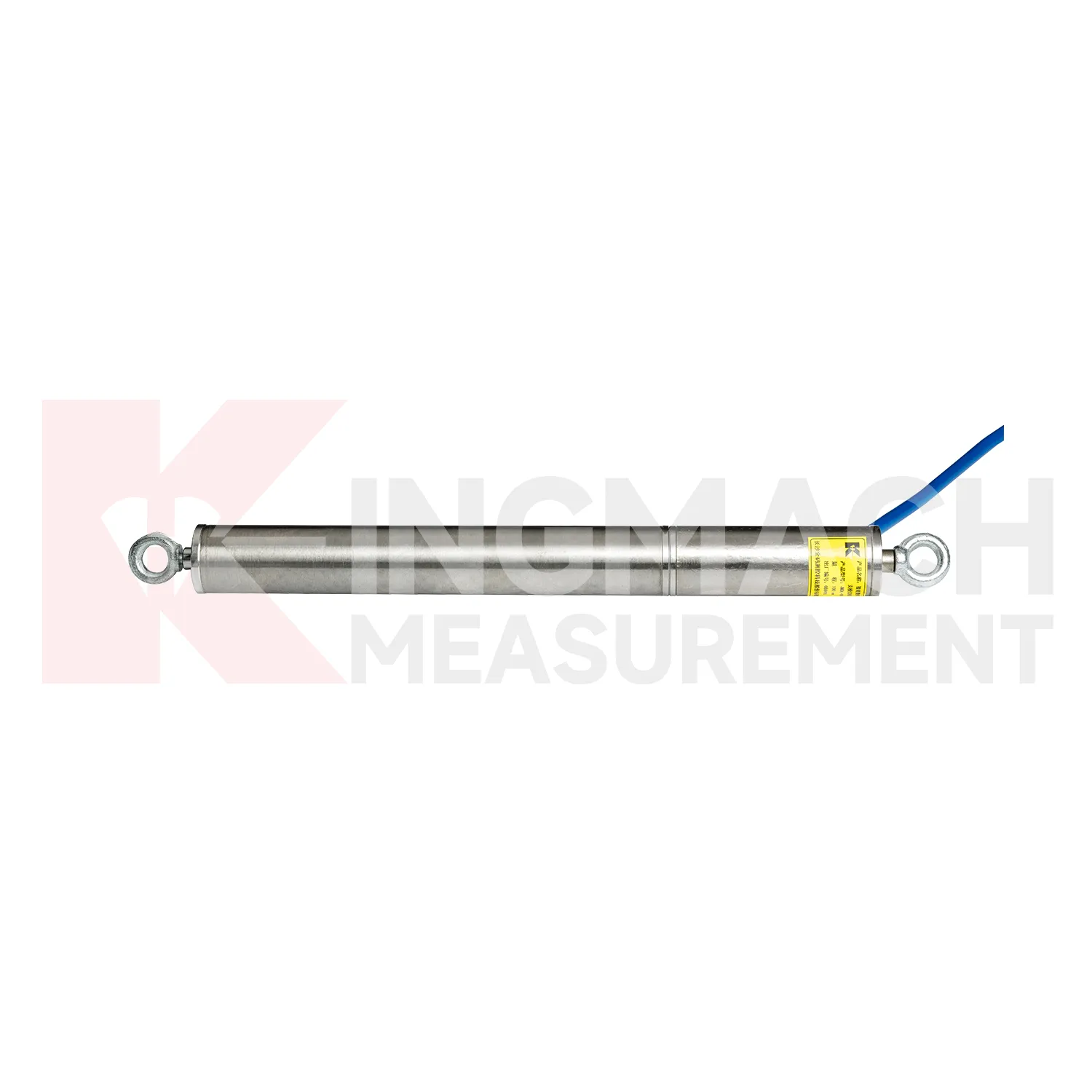

Kingmachi trossi nihkeandur on määratud tasemele IP67 ja -30 C kuni +70 C. Magnetostriktiivne arvesti on määratud tasemele IP67 ja -30 C kuni +80 C. JMDL-49XXAT nutikas raketis / terastraadi nihkemõõtur on määratud IP68-ga, mis võib sobida paigaldistele, kus on suurem kokkupuude veega ja tolmuga, kui selle mõõtekonstruktsioon sobib samuti projektiga.

Kinnitage kogu suhtlus- ja hankimisahel

Nihkemõõtur loob kasutatavat teavet ainult siis, kui signaal jõuab süsteemi, mis salvestab, kontrollib ja edastab tulemust. Enne ostmist kontrollige siderežiimi, kaabli kaugust, andmeedastuskiirust, kui see on asjakohane, logija ühilduvust, toidet, maandust, liigpingekaitset, tehniliste üksuste teisendamist, aja sünkroonimist ja andmekvaliteedi kontrolli.

RS485 on vastupidavas digitaalses seires tavaline, kuna see toetab integreerimist välitingimustes ja pikemaid kaabliviise. Kaugpunktid võivad vajada ka 4G-ühendust, päikeseenergia laadimist või akutoega töötamist. Vaadake andur, kaabel, logija, korpus, tarkvara, häireloogika ja hooldusjuurdepääs üle ühe süsteemina, mitte eraldi reaüksustena.

The JMDL-21XXAT nutikas üldotstarbeline nihkemõõtur salvestab anduri identifitseerimis- ja kalibreerimisteabe ning võib töötada automaatse hankimisega järelevalveta jälgimiseks. RFQ ülevaatuse ajal kinnitage valitud mudeli täpne näit või logija, juhtmestik, adresseerimine, tarkvara kaardistamine ja kasutuselevõtu protseduur.

Käsitlege paigaldusriistvara mõõtmise osana

Nihke mõõtmine sõltub tegeliku liikumise ülekandmisest andurielemendile ilma lõtvuse, paindevea, hõõrdumise või tahtmatu piiramiseta. Enne anduri kinnitamist vaadake üle paigaldusjoonis. Andmekvaliteeti mõjutavad paigaldusgeomeetria, eeldatav liikumissuund, kaablite marsruut, juurdepääs nullimisele ja kaitse ehituskahjustuste eest.

Praomõõturid nõuavad stabiilseid aluseid ja sobivaid mõõtevardaid. The JMDL-24XXAT nutikas painduv nihkemõõtur peab deformeeruma jälgitava geovõrgu või tugevdatud materjaliga. The JMDL-31XXAT nutikas mitmepunktiline nihkemõõtur kasutab puurimise, vuukimise, kaitsetorude ja paigaldustarvikutega erineva sügavusega ankruid.

Aluskivimite või ümbritsevate kivimite liikumiseks on JMDL-32XXAT nutikas ühepunktiline aluspõhja nihkemõõtur kasutab äärikut, andurit, kinnitusvarda, ankrupead ja PVC-toru koostu. Need komponendid määravad kindlaks, kuidas andur järgib kivimassi liikumist, nii et need kuuluvad pigem tehnilisele ülevaatele ja hinnapakkumisele, kui et neid käsitletakse valikuliste tarvikutena.

Kingmachi nihkemõõturi spetsifikatsiooni kaart

Kontrollitud Kingmachi projekti näited

Egongyani raudteesild, Chongqing (2019)

The Egongyani raudteesilla seireprojekt kaetud kaabli jõu, läbipainde, pragude ja keskkonnaseirega. Projekti seadmete loend sisaldab JMDL-22XXAT nutikat praomõõturit koos deformatsiooni, koormuse, kalde, kiirenduse, temperatuuri-niiskuse, sademete, tuule ja automatiseeritud mõõtmisseadmetega. Silla pakkumise puhul näitab see näide, miks tuleks pragude mõõtur määrata koordineeritud seireahela osana. Ostjad peaksid määratlema pragude või vuukide vahemiku, paigalduskoha, kokkupuute keskkonnaga, hõiveliidese ja häireläve koos, mitte valima mõõturit ainult eraldusvõime järgi.

Enne paigaldamise alustamist registreerige iga punkti mõõtmise lähtejoon, kaitseriistvara, kontrolli juurdepääs ja üleandmise vastuvõtmise kriteeriumid.

Yuping-Panzhou kiirtee, Guizhou (2023)

The Yuping-Panzhou kiirtee projekt hõlmas tunneli asendit, kaare ja vöökoha ühtlustumist, pragude ja struktuuride deformatsiooni jälgimist. Selle rakenduste loend sisaldab Smart Crack Gauge'i ja laseri nihke mõõtmist koos hüdrostaatilise taseme ja vibreeriva traadi pingeinstrumentidega. Juhtum toetab tunneli deformatsiooni mitme parameetriga lähenemist: lokaalne pragude avanemine, konvergents, settimine ja deformatsioon vastavad erinevatele inseneriküsimustele. Hanke jaoks täpsustage, kuhu iga nihkepunkt on paigaldatud, eeldatav liikumise suund ja suurusjärk, kuidas näit jõuab seireplatvormile ja milline lävi käivitab kontrolli või eskalatsiooni.

Paigaldusplaanis tuleks kindlaks määrata ka võrdluspunkt, paigaldustolerants, kaabli kaitse, kasutuselevõtu test ja juurdepääsumeetod hilisemaks hoolduseks.

Changde tuuleenergia torn, Hunan (2025)

The Changde tuuleenergia torni projekt jälgitud vundamendi vajumist, tugikaabli jõudu, konstruktsiooni vibratsiooni, üleminekusektsiooni pragusid ja deformatsiooni. Sellega seotud varustus hõlmab JMLS-22XXADT terastrossi nihkeandurit laiema andurite paketi osana. See näide on kasulik, kui pikka liikumist või kaudset liikumist tuleb jälgida koos muude struktuursete reaktsioonidega. Valiku ajal määrake traadi tee, liikumisulatus, tagasivoolu suund, paigaldusstabiilsus, korpuse kokkupuude, sidetee ja juurdepääs kontrollimiseks. Need üksikasjad määravad kindlaks, kas andur järgib konstruktsiooni liikumist ilma lõtvuse, hõõrdumise või mehaaniliste häireteta.

Aktsepteerimine peaks hõlmama kontrollitud reisikontrolli, algtaseme lugemist, kaabli kontrollimist ja kinnitust, et väljund jõuab määratud jälgimiskanalisse.

Hinnakujundus, dokumentatsioon ja kaubandustingimused

Nihkemõõdiku hind sõltub täpsest mudelist, vahemikust, väljundist, kaabli pikkusest, paigaldusriistvarast, logijast, korpusest, toitesüsteemist, tarkvarast, kogusest, kalibreerimisdokumentatsioonist ja tarneulatusest. Avalik dollarivahemik oleks ilma nende sisenditeta eksitav. Küsige konfiguratsioonipõhist hinnapakkumist ja võrrelge tarnijaid sama materjaliarvega.

JMDL-52XXADT puhul näitab praegune äriteave ühes tükis minimaalset tellimust, kokkulepitud hinda, T/T ette, pappkarpe või puitkarbis pakendeid ja saadetist 30 päeva jooksul pärast täielikku tasumist. Kinnitage ametlikus pakkumises kõik kaubandustingimused, sest konfiguratsioon, kogus, kohandamine ja projekti ajakava võivad lõplikku pakkumist muuta.

• Esitage rakendus, eeldatav liikumine, vajalik vahemik, eraldusvõime, täpsus ja häirelävi.
• Määrake töötemperatuur, kokkupuude veega ja tolmuga, kaabli marsruut, toide, side ja andmesalvestaja nõuded.
• Loetlege vajalikud sulgud, vardad, ankrud, äärikud, kaitsetorud, korpused ja paigaldusteenused.
• Küsige andmelehte, kalibreerimisteavet, juhtmestiku määratlust, paigaldusjuhendit, garantiitingimusi, pakendit, tarneaega ja kohaldatavaid sertifitseerimisdokumente.

Ostueelne kontrollnimekiri inseneridele

• Määratlege nihke tüüp: pragude laius, vuugi liikumine, vajutus, pikk käik, pinna liikumine, kivimikihi liikumine või aluspõhja deformatsioon.
• Määrake marginaaliga vahemik normaalseks, hooajaliseks, ehitusjärgus ja hoiatustasemel liikumiseks.
• Kontrollige koos eraldusvõimet, täpsust, korratavust, stabiilsust ja temperatuuri mõju.
• Kontrollige mõõtmispunktis vee, tolmu, vibratsiooni, korrosiooni, välgu ja paigalduse orientatsiooni.
• Kontrollige väljundit, võimsust, kaabli kaugust, logija ühilduvust, tarkvara kaardistamist ja kaugsidet.
• Vaadake üle kronsteinid, alused, vardad, ankrud, äärikud, kaitsetorud ja tsementeerimisnõuded.
• Taotlege kalibreerimisandmeid, seeriatunnust, juhtmestiku üksikasju, paigaldusjooniseid ja kasutuselevõtujuhiseid.
• Enne ostutellimuse väljastamist kinnitage konfiguratsioon, kogus, pakend, tarne, garantii, makse ja müügijärgne tugi.

Korduma kippuvad küsimused

Lõplik märkus: Enne ostmist kontrollige kõiki spetsifikatsioone projekti kavandi, kohaliku keskkonna, jälgimisläve, paigaldusjoonise ja andmehõive arhitektuuri suhtes.
