Nutikas mitmepunktiline nihkemõõtur JMDL-31XXAT

Üldine tooteteave

Toote äritingimused

Kirjeldus

Sissejuhatus:

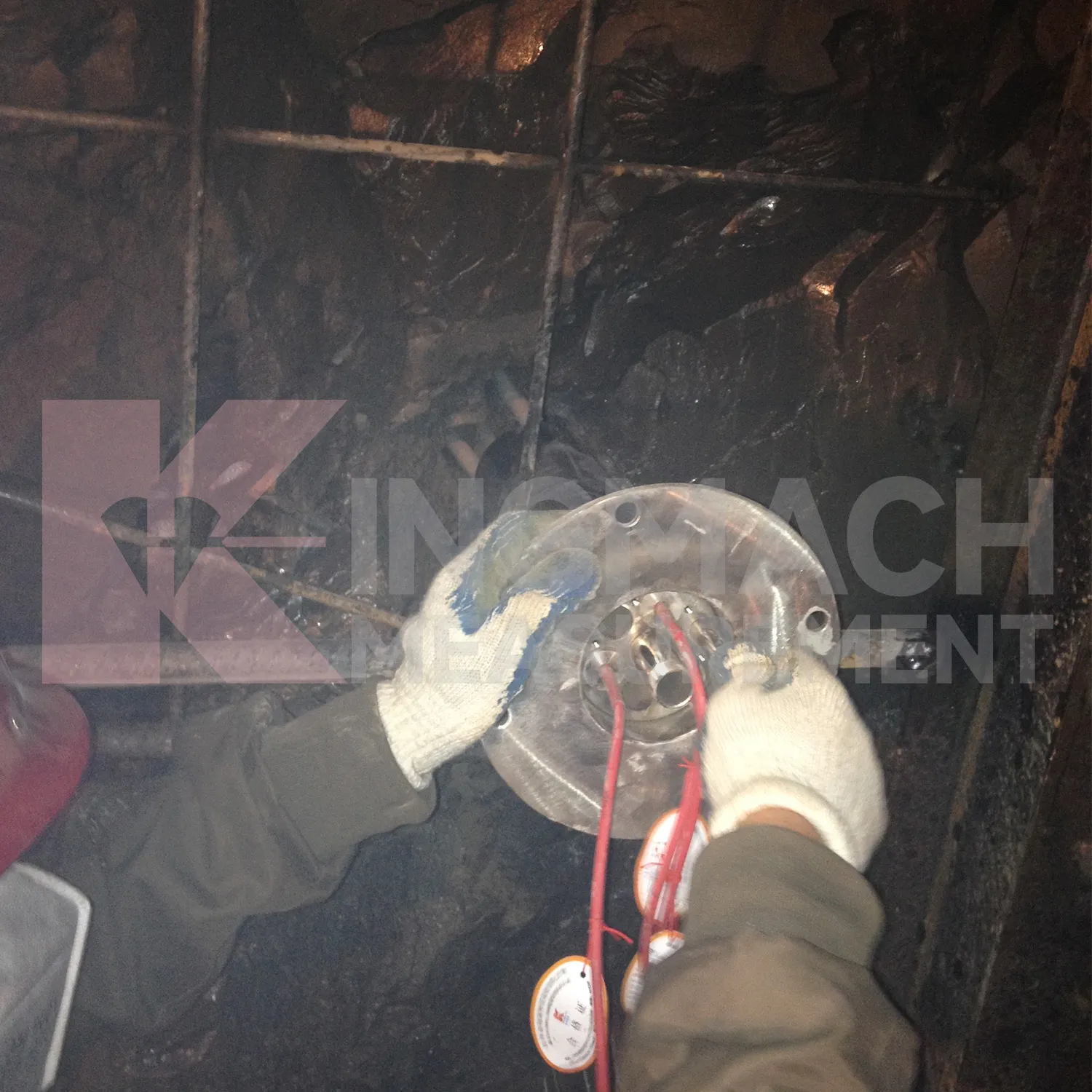

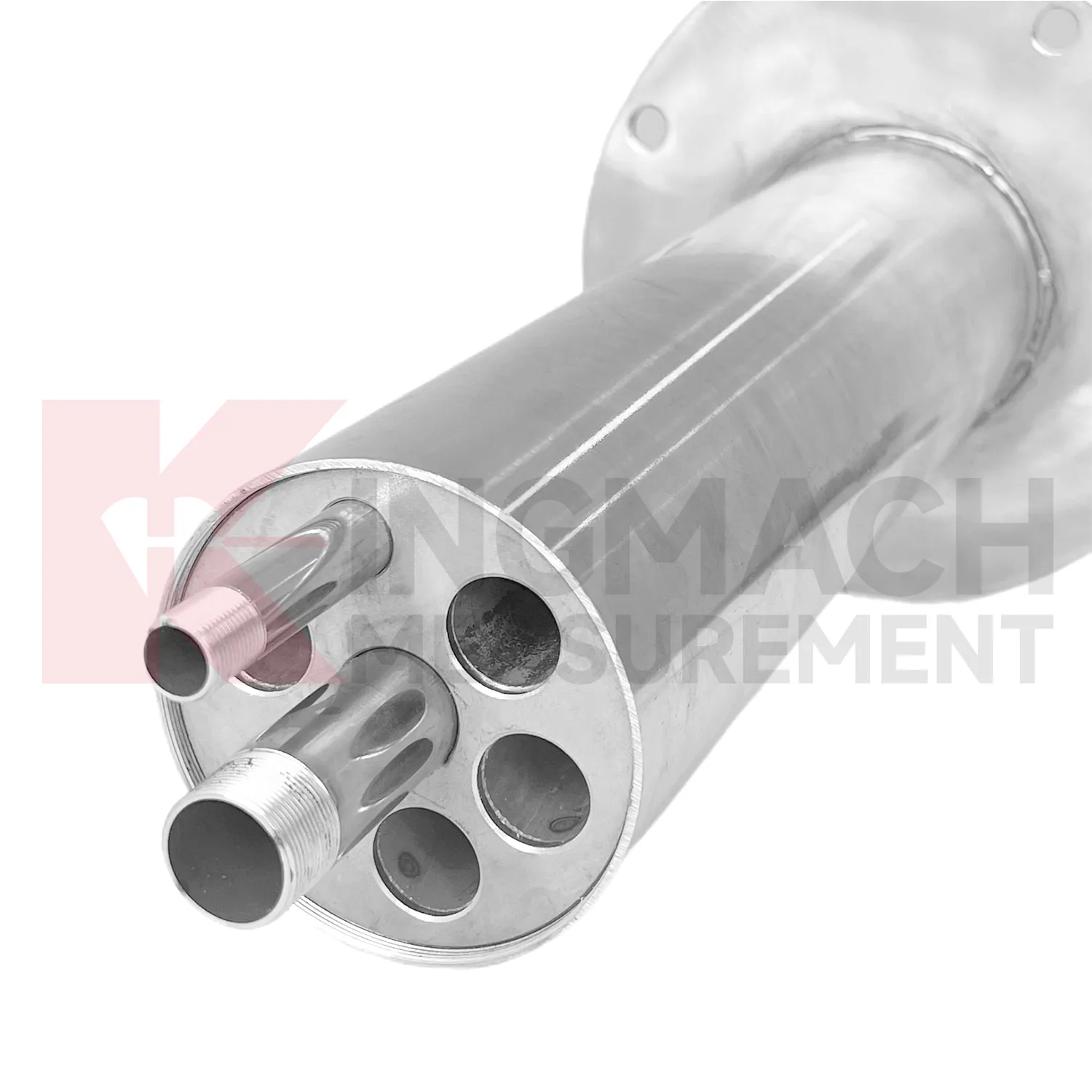

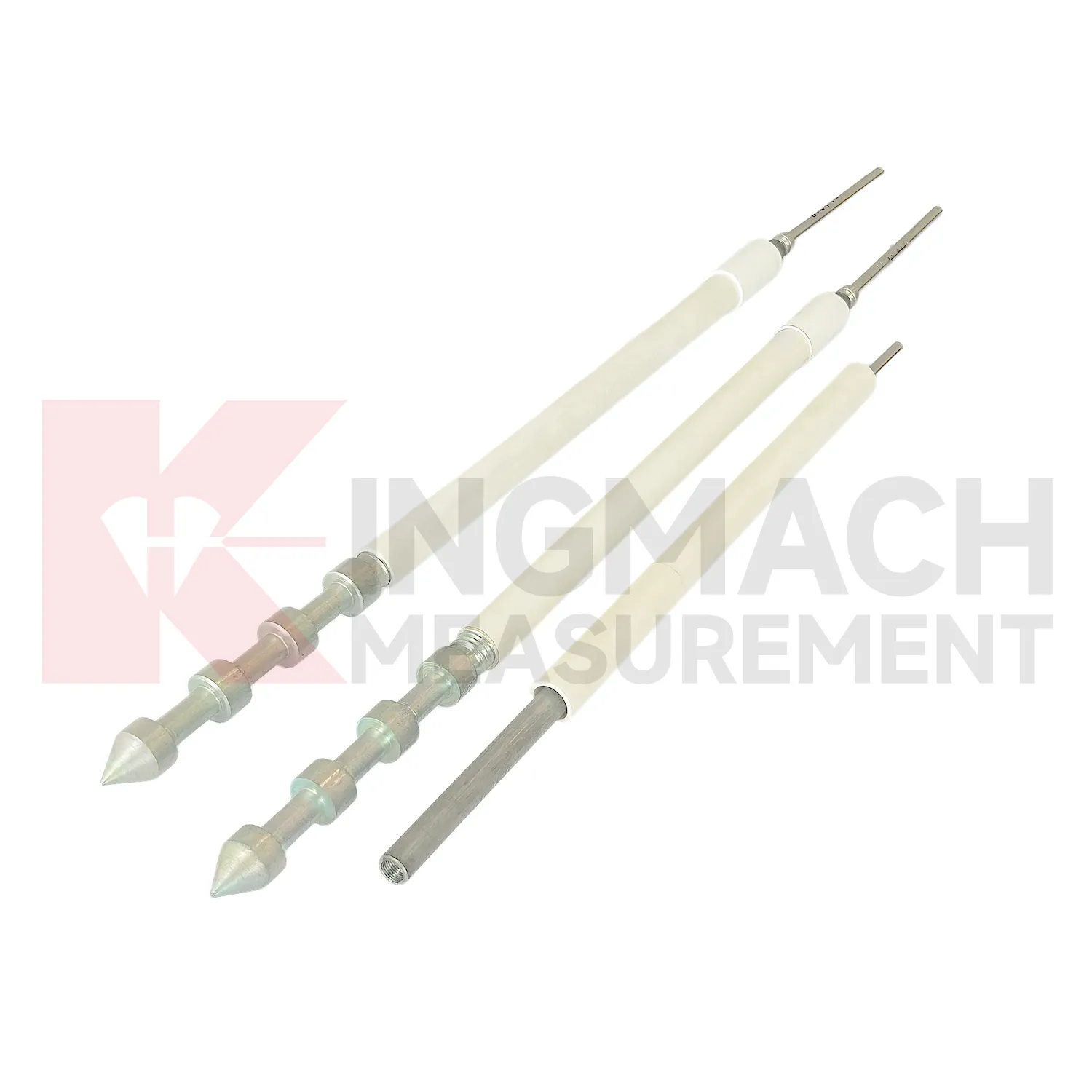

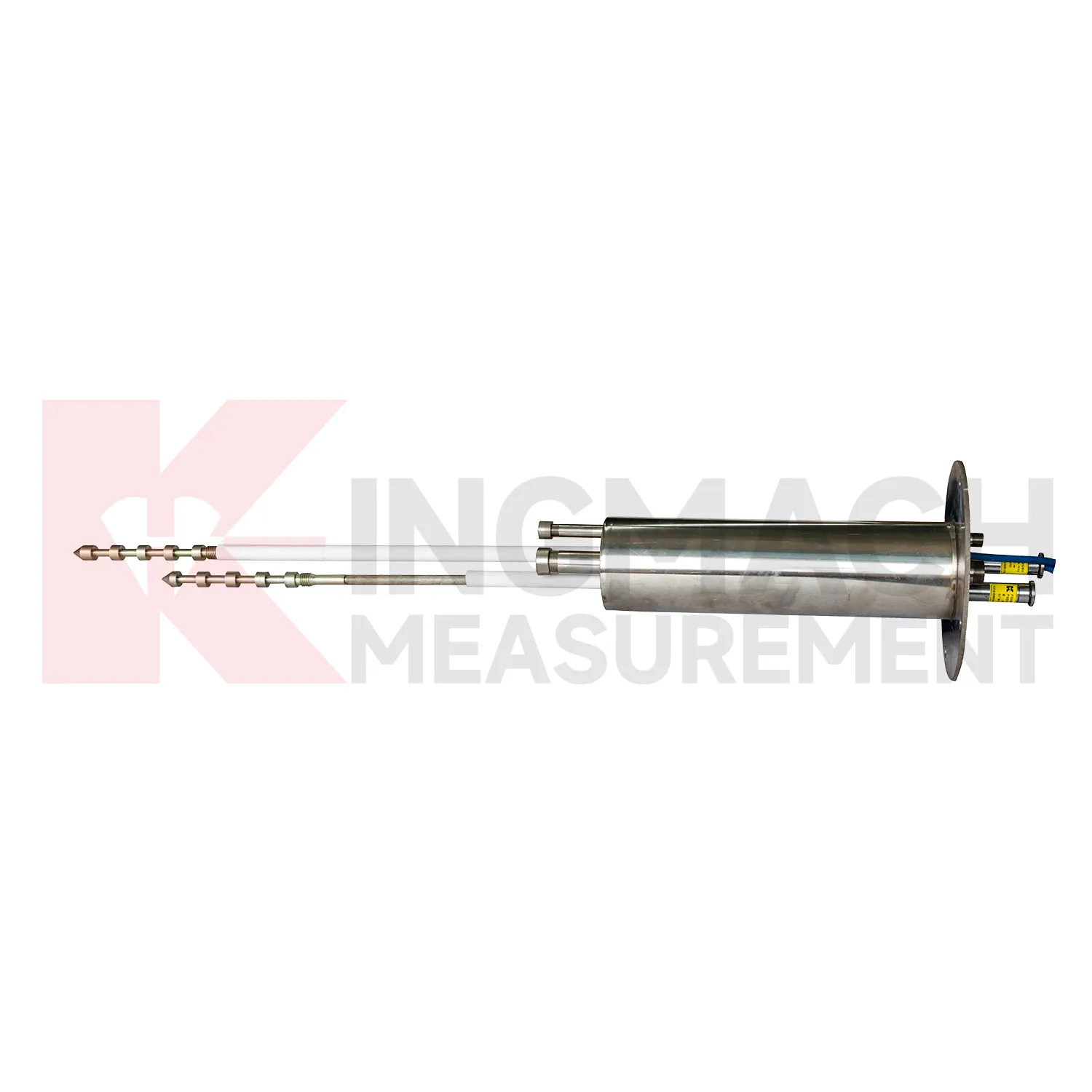

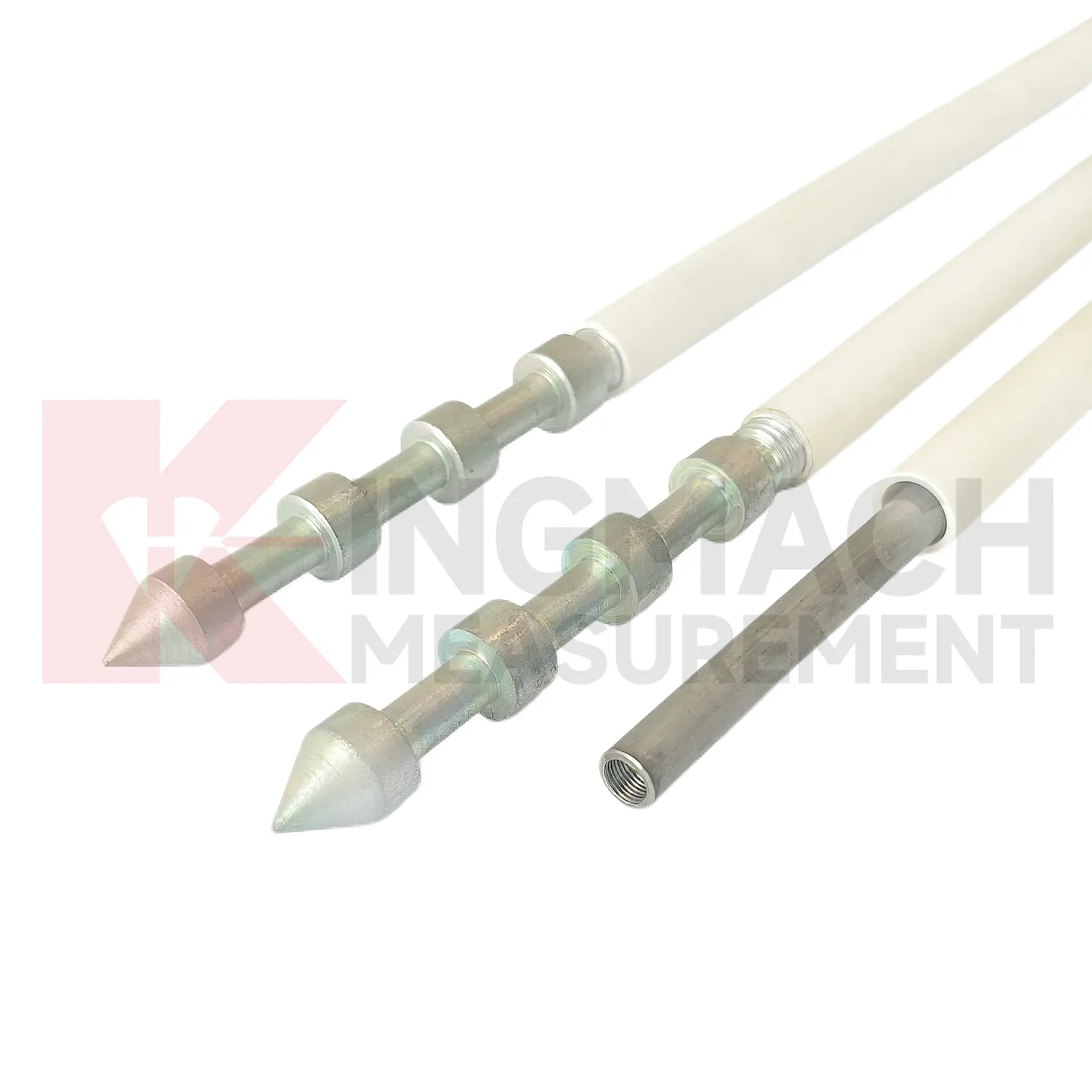

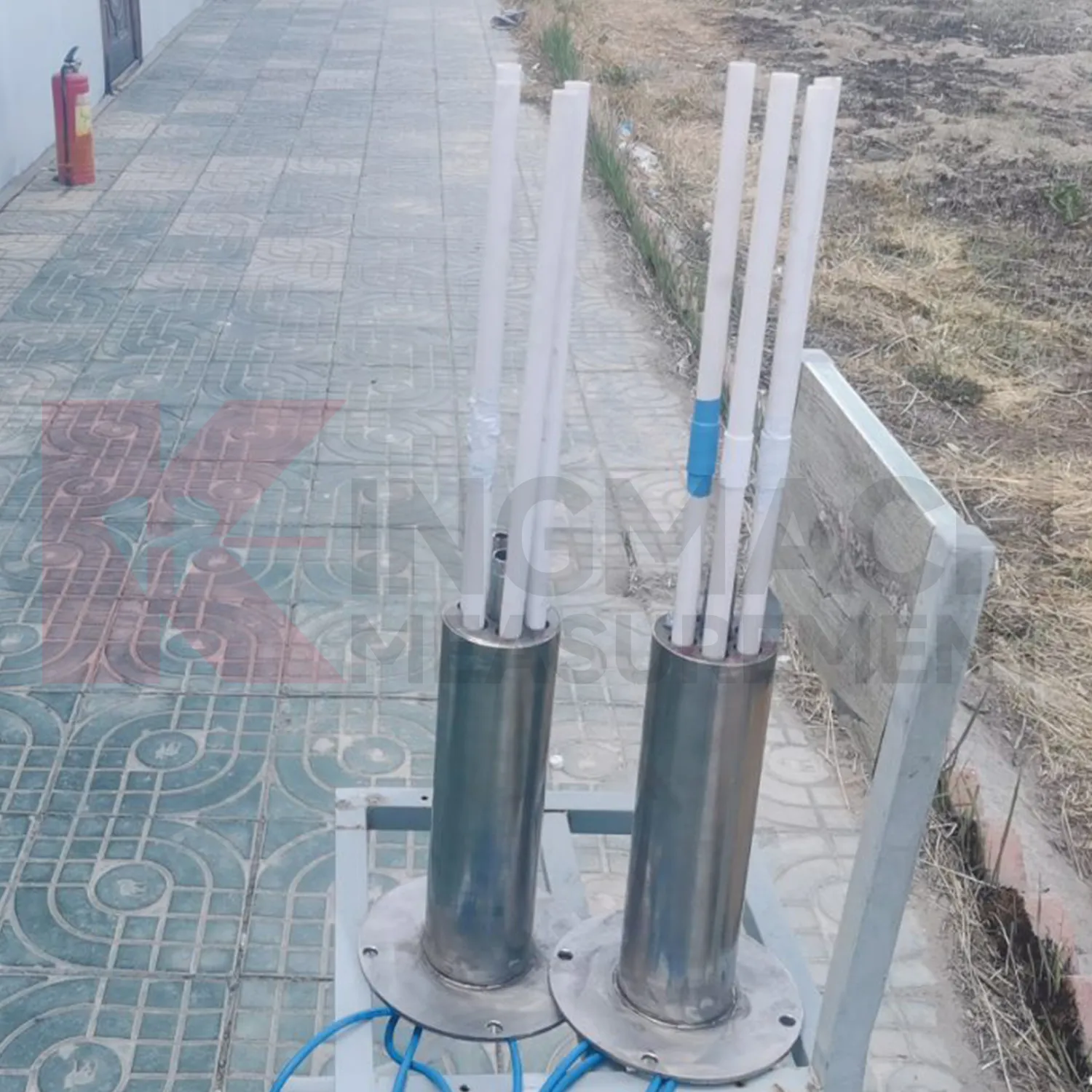

JMDL-31XXAT seeria nutikat mitmepunktilist nihkemõõtjat kasutatakse ümbritseva kivimi erinevates kihtides nihke mõõtmiseks tunnelites, kaljunõlvades, vundamendisüvendites jne, et mõista erinevate kivimikihtide nihketingimusi. Toode koosneb nihkemõõdikutest, PVC mõõtevarda kaitsetorudest, ankrupeadest, mitmepunktilistest paigalduskomplektidest jne, kusjuures mitmepunktiline paigalduskomplekt toetab 3-5 punkti. Puurimise ja vuukimise teel paigaldatud ankurduspead ankurdatakse erinevatel sügavustel erinevatele kivimikihtidele. Selle paigaldusviis on sarnane kivipoldi ehitusega, pakkudes lihtsust ja mugavust. Mõõtes iga gabariidi nihke muutusi, analüüsitakse erinevate kivimikihtide nihketingimusi.

Toote omadused:

1. Induktiivse magnetvoo sagedusmodulatsiooni põhimõttel konstrueeritud toode pakub suuremat stabiilsust, töökindlust ja vastupidavust. Induktiiv-sagedusmoduleeritud põhimõte hõlmab induktiivset sensorelementi, integraallülitusi ja resonantskondensaatoreid, mis moodustavad LC-võnkeahela, mis väljastab sagedussignaali. Kui mõõtevarras nihkub pooli sees, muudab see magnetilist reluktantsi ja pooli induktiivsust, muutes seeläbi võnkeahela väljundsignaali sagedust. Mõõtevarda sisenemisel spiraalsesse mähisesse magnetiline reluktants väheneb, induktiivsus suureneb ja sagedus langeb. Valides sobivad vardamaterjalid ja optimeerides spiraalse mähise struktuuri, kondensaatorit ja vooluringi, näitavad väljundsignaali sageduse muutused varda liikumisvahemikus täpset lineaarset seost nihkega. Kuna varras ja mähis töötavad kontaktivabas olekus, on süsteem paigaldamise ja kasutamise ajal kahjustuste suhtes vastupidav.

2. Nihkemõõdik sisaldab intelligentsete salvestusvõimalustega sisemist mälukiipi. Tehaseseaded salvestavad püsivalt parameetrid, nagu anduri mudel, seerianumber ja kalibreerimiskoefitsiendid. See võib salvestada kuni 600 mõõtmisandmete eksemplari, sealhulgas mõõtmisaeg, temperatuur (temperatuuritundlike mudelite puhul), absoluutne nihe, suhteline nihe ja nullpunkti väärtused.

3. Täielik digitaalne tuvastamine tagab moonutusteta pikamaa signaaliedastuse ja tugeva häiretevastase võime.

4. Suurepärased isolatsiooniomadused ja veekindel vastupidavus.

5. Ettevõtte tervikliku testeriga sidumisel kuvatakse nihke väärtused otse, võimaldades intuitiivseid, lihtsaid ja kiireid mõõtmisi.

6. Integratsioon ettevõtte automatiseeritud andmehõivesüsteemiga võimaldab järelevalveta järelevalvet või kaugjuhtimist.

Rakendused

JMDL-31XXAT seeria nutikat mitmepunktilist nihkemõõtjat kasutatakse ümbritseva kivimi erinevates kihtides nihke mõõtmiseks tunnelites, kaljunõlvades, vundamendisüvendites jne, et mõista erinevate kivimikihtide nihketingimusi.
