GNSS JMBD-1050

Üldine tooteteave

Toote äritingimused

Kirjeldus

Sissejuhatus:

GNSS on uue põlvkonna, iga ilmaga, järelevalveta automaatne positsioneerimissüsteem, mis on välja töötatud suure jõudlusega ja ülitäpse süsteemi kiibil (SoC) abil, mis toetab mitme konstellatsiooni ja mitme sagedusega ülitäpset positsioneerimist. See ühildub Hiina BeiDou satelliitnavigatsioonisüsteemi (BDS B1/B2), Ameerika Ühendriikide GPS-i (L1/L2), Venemaa GLONASSi (L1/L2) ja Euroopa Galileo (E1/E5b) signaalidega. Süsteem, mis koosneb ühest või mitmest positsioneerimisüksusest, mis on paigutatud inseneriprojektide seirepunktidesse, mõõdab horisontaalseid ja vertikaalseid nihkeid. See süsteem kujutab endast iga ilmaga mehitamata automaatset nihke mõõtmissüsteemi.

Tööpõhimõte:

1.Anduri põhimõte:

Uue põlvkonna GNSS-lokaatorid, mis põhinevad suure jõudlusega ja ülitäpsetel SoC-kiipidel, toetavad kogu süsteemi mitme sagedusega ülitäpset positsioneerimist. See on tehnoloogia, mis võtab vastu signaale aatomkella ajastussüsteemidega maa tehissatelliitidelt ja viib läbi punktimõõtmisi. Positsioneerija võtab vastu mitte vähem kui nelja satelliidi ajastuskodeeringu ning lahendamise kaudu saab lokaatori enda asukoha ning realiseerida dünaamilise monitooringu.

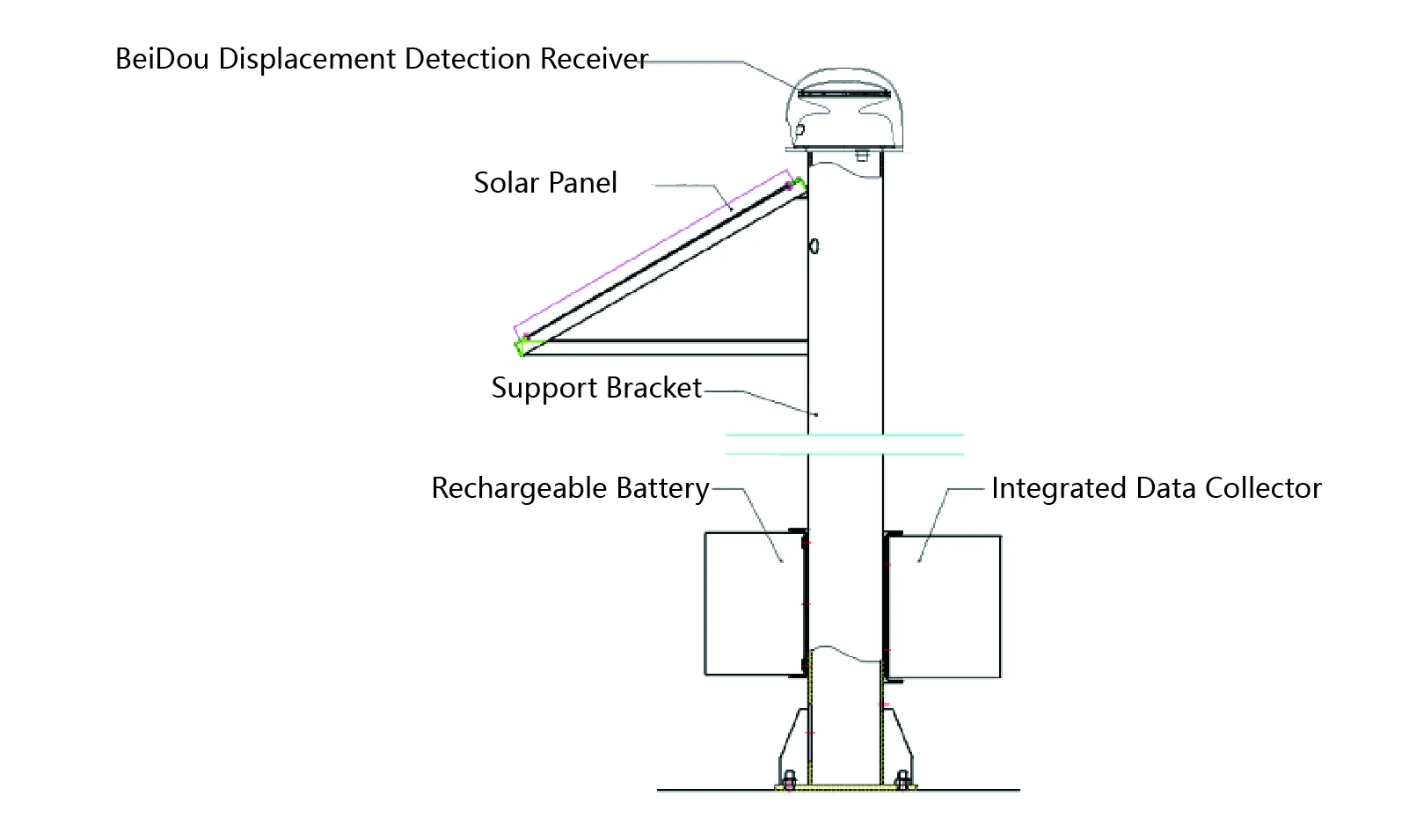

GPS Remote Displacement Measurement System koosneb GNSS (full system) lokaatorist, kinnitusklambrist, päikesepaneelidest, akudest jne.

2.Süsteemi põhimõte:

Mitmest positsioneerimisriistast koosnev süsteem mõõdab nende endi asukohti, teostades samal ajal koordineeritud diferentsiaalarvutust vastastikuse sidumise kaudu, võimaldades suhtelise nihke ülitäpseid mõõtmisi. Sellistes inseneriprojektides saab lokaatorit paigutada võrdselt tugipunkti ja katsepunktiga, mis saab katsepunkti ülitäpse positsioonimuutuse väärtuse tugipunkti suhtes.

Toote välimus:

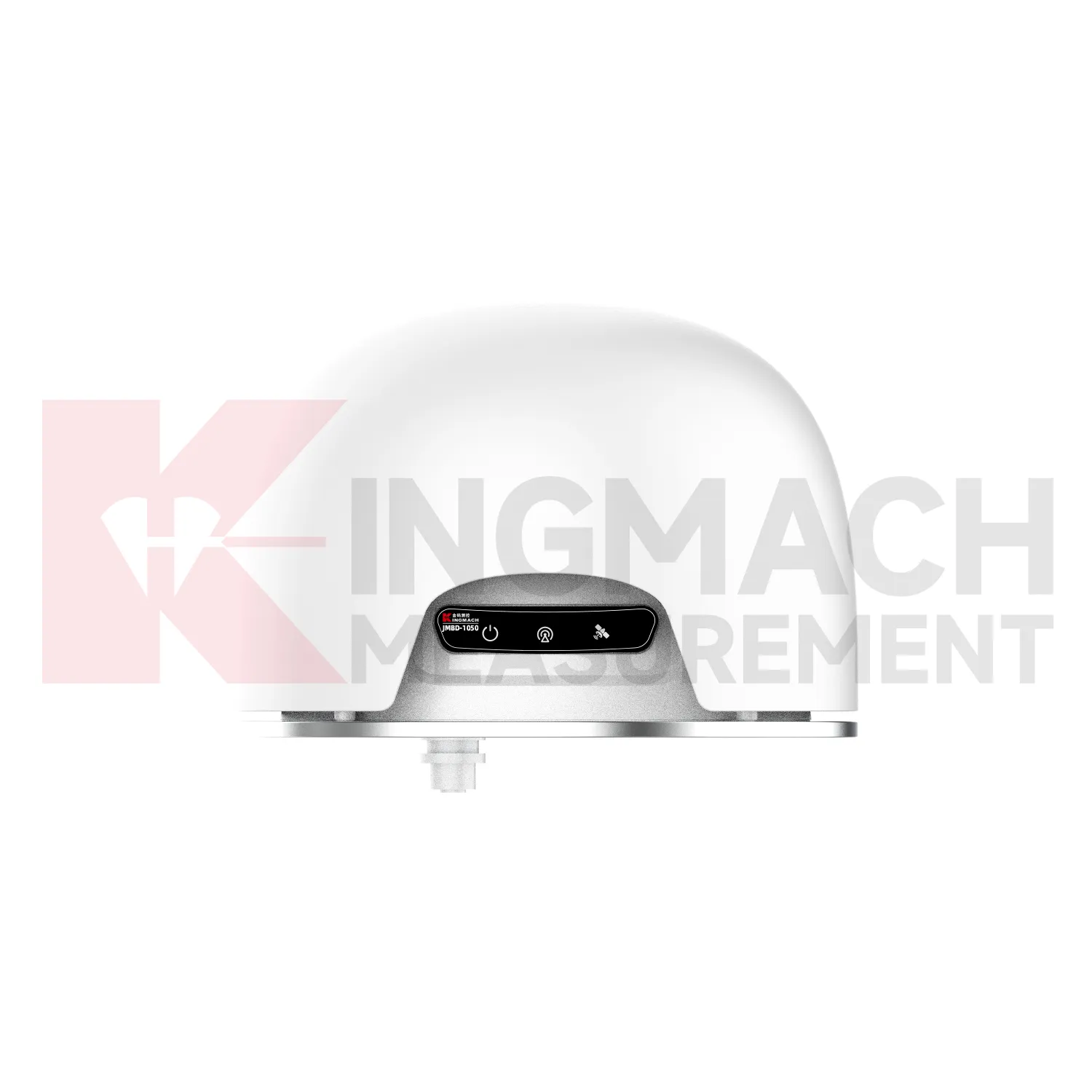

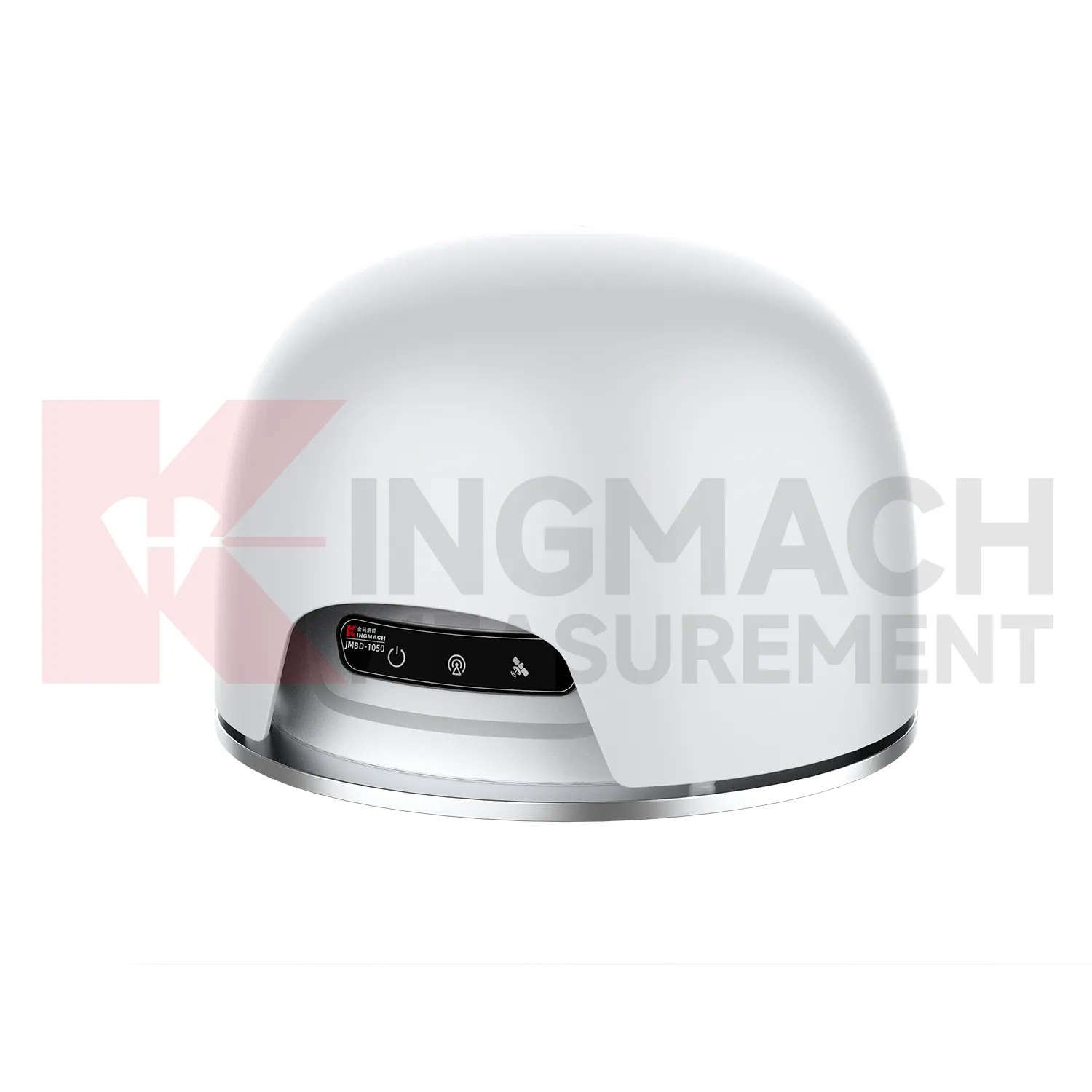

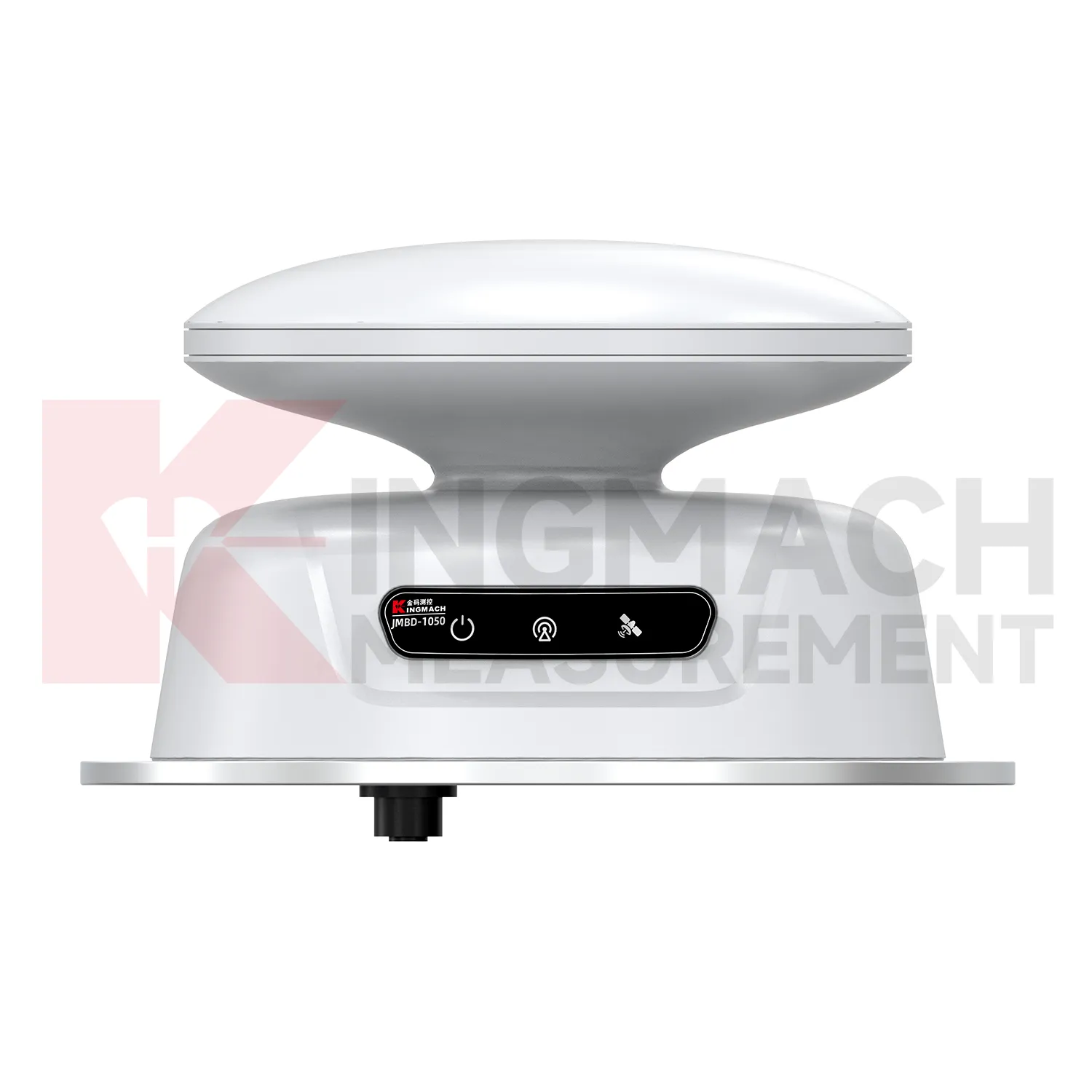

JMBD-1050 hostipaneel sisaldab 3 indikaatorit ja 1 liidest.

1. Toite indikaatortuli: süttimine näitab, et toide on ühendatud;

2,4G märgutuli: põleb, näitab tavalist 4G võrgu sidet;

3. GNSS-i positsioneerimise indikaatortuli: põlemine näitab edukat positsioneerimist;

4. Toiteliides ja RS485 sideliides.

Rakendused

Seda kasutatakse laialdaselt insenerivaldkondades, nagu nõlvad, kiirraudteed, sillad, hooned, kaevandused ja tammid, et saavutada konstruktsiooni suhtelise nihke muutuste täpne mõõtmine.

Tehnilised andmed
