Integreeritud tervikliku omandamise moodul JMZX-4/8GH-RTU

Üldine tooteteave

Toote äritingimused

Kirjeldus

Sissejuhatus:

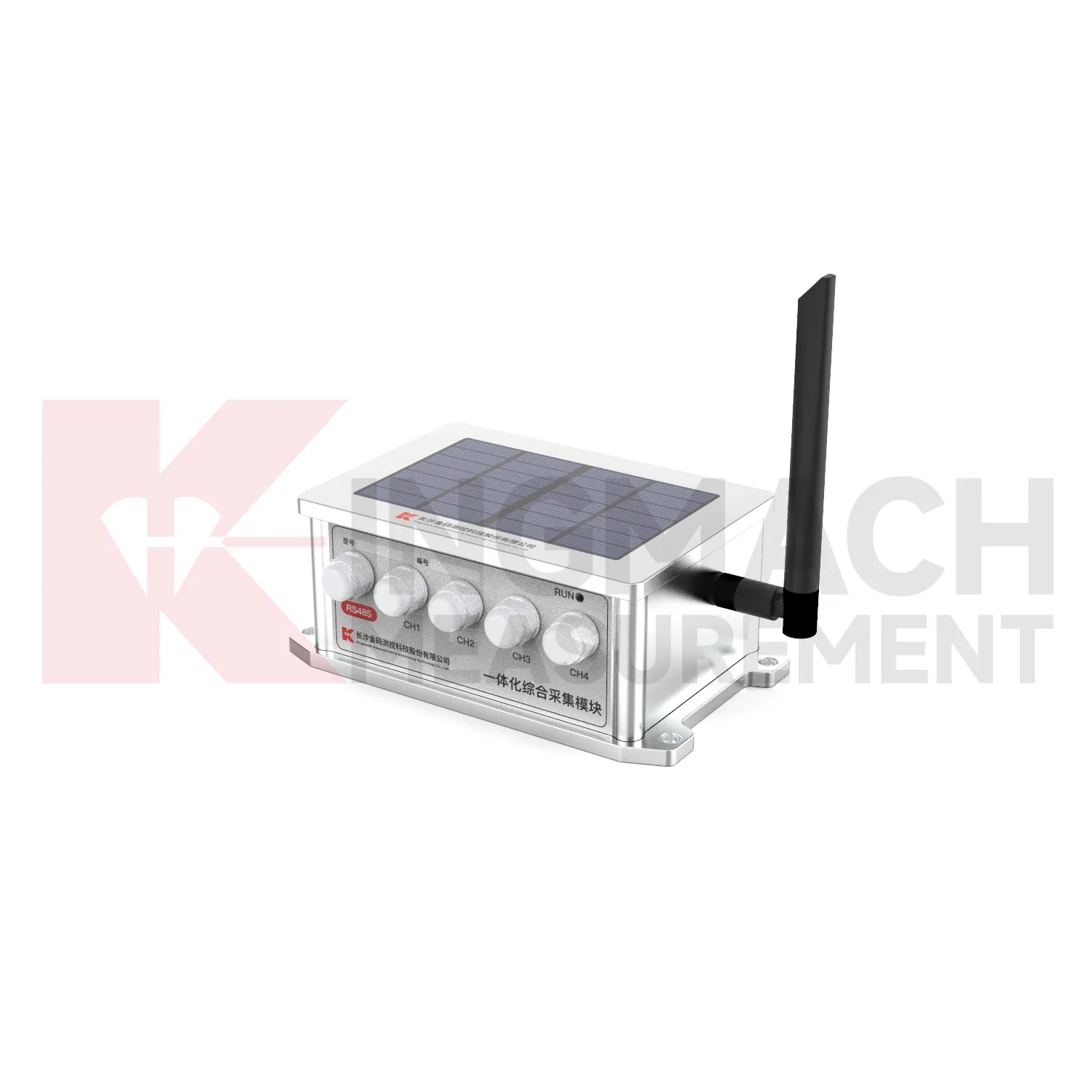

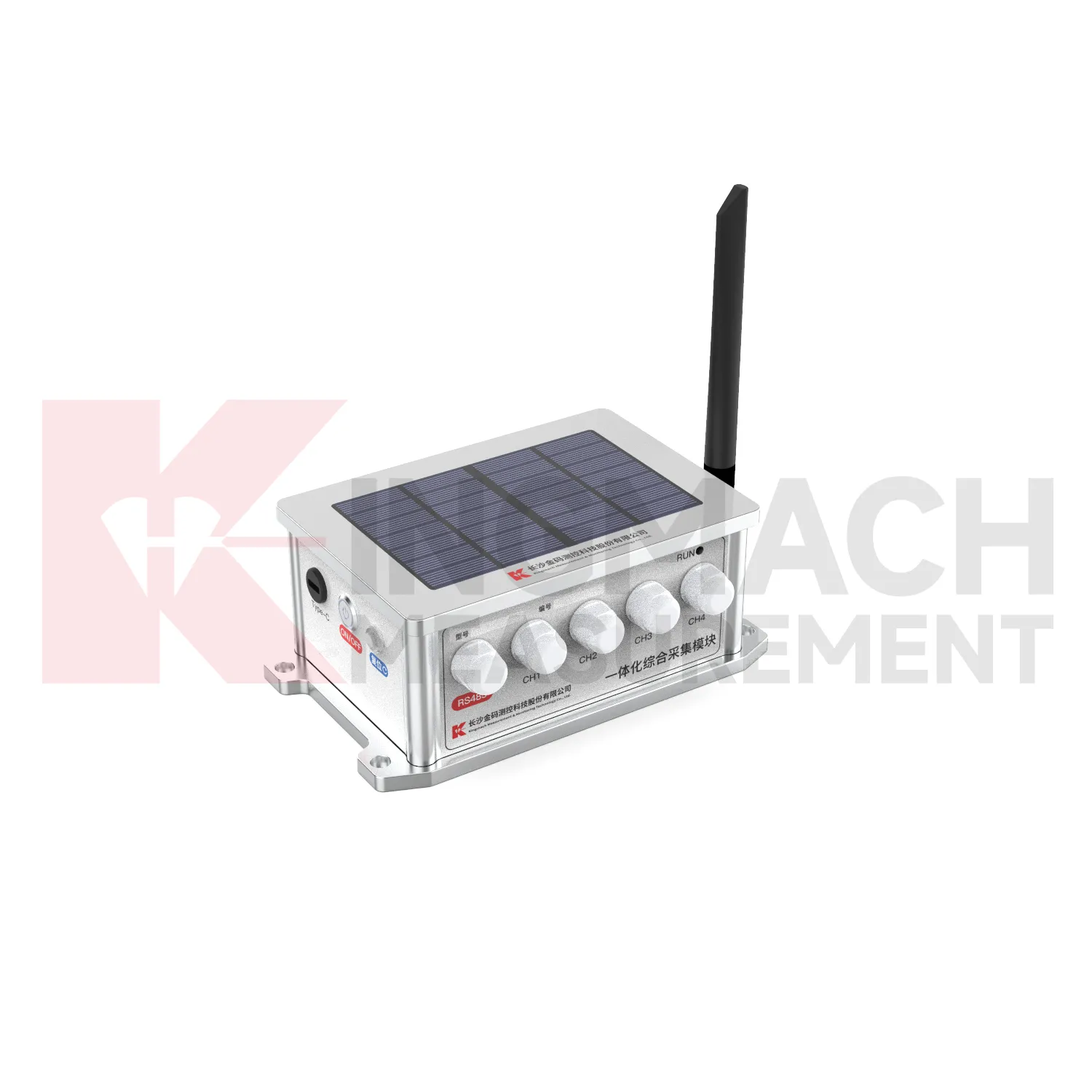

Integreeritud kõikehõlmav hankimise moodul (JMZX-4/8GH-RTU) on automatiseeritud mitme signaaliga terviklik hankimismoodul, mille on käivitanud meie ettevõte. See võib koguda andmeid selliste signaalitüüpide anduritelt nagu vibreeriv traat, pinge, takistus ja RS485. Moodul integreerib päikeseenergia laadimise juhtahela, liitiumaku, juhtmevaba 4G mooduli, parameetrite salvestamise, andmete kogumise jne, mis võimaldab integreerida kogumise, toiteallika ja andmete üleslaadimise. Toodet saab kasutada erinevate geotehniliste inseneritööde ja rajatiste (reservuaaritammid, sillad, tunnelid, nõlvad, lagunenud majad, kaevandused, tuumaelektrijaamad ja tsiviilhooned jne) ohutusseireprojektides, pakkudes andmetuge ning projekti hetkeolukorra ja ohutusega seotud hinnanguid inseneriehituse ja -operatsiooni juhtidele. Sellel on kaasaskantav disain, millel on kompaktsed suurused, vee- ja tolmukindlad omadused.

Toote omadused:

1. Võetakse kasutusele väga intelligentne ja modulaarne integreeritud disain, mis toetab automaatset tuvastamist ja intelligentset arvutamist ning arvutab automaatselt füüsikalised suurused (pinge, koormus, nihe, temperatuur jne) ja teatab neist automaatselt.

2. Toetab kaugtäiendust ja -hooldust, saavutades tõeliselt järelevalveta töö.

3. Kasutab võimsate arvutus- ja töötlemisvõimalustega 32-bitist mikroprotsessorit, mis parandab oluliselt süsteemi tõhusust.

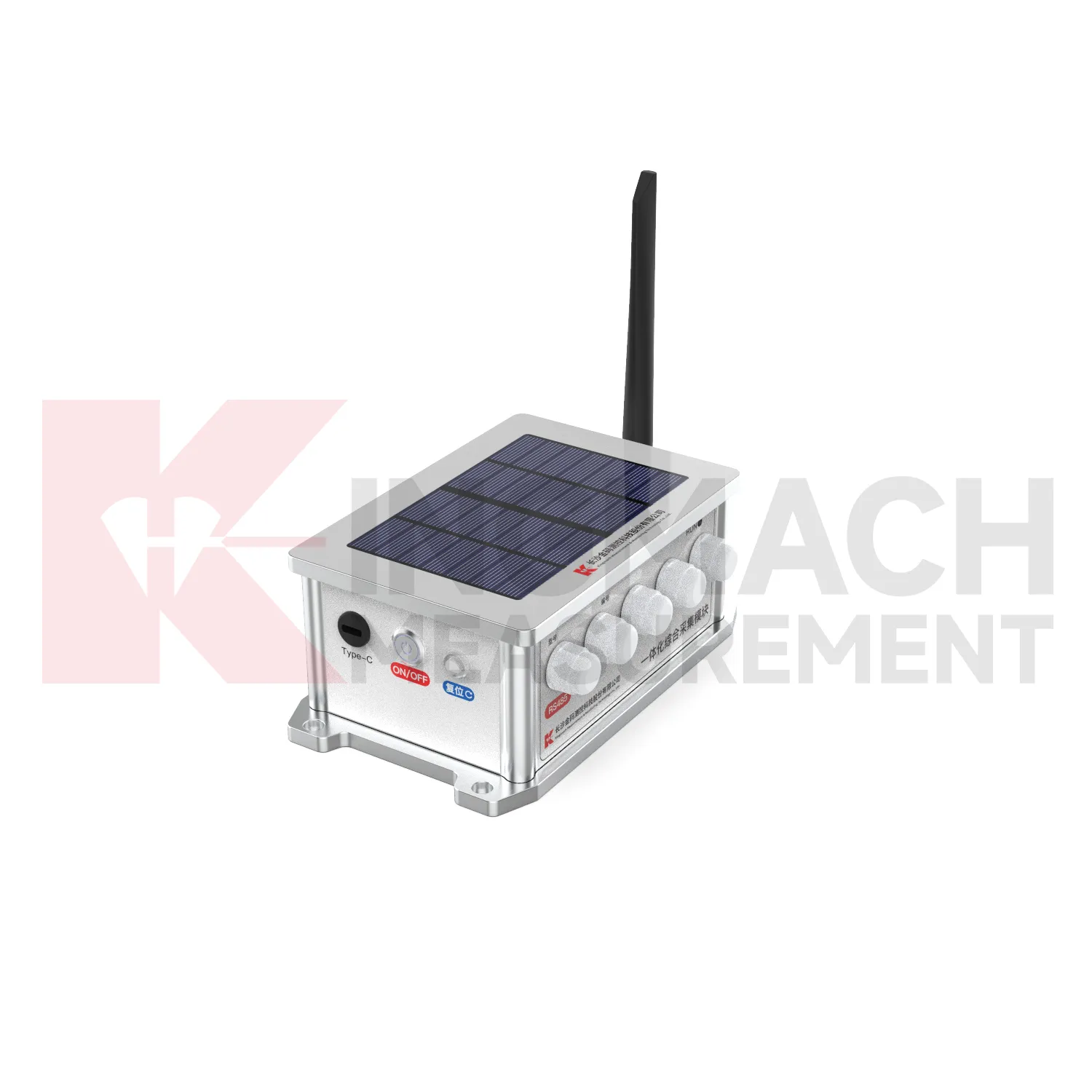

4. Toetab välist laadimist C-tüüpi liidese kaudu.

5. Juurdepääs erinevat tüüpi anduritele, nagu RS485 siini tüüpi andurid, intelligentsed induktiivsed sagedusmoduleeritud andurid, vibreeriva juhtme andurid, pingesignaali andurid ja 3k termistortermomeetrid.

6. Kõik anduriliidesed on isoleeritud, parandades oluliselt mooduli piksekaitset.

7. Sisseehitatud 4G/5G võrguühendus, mis toetab kasutaja SIM-kaarte ja IoT-le pühendatud võrgukaarte (APN-kaarte) ning toetab andmete üleslaadimist sisevõrgu serveritesse otse ilma välist võrku läbimata. See toetab kasutaja kohandatud protokolle, nagu TCP, MQTT ja HTTP, ning toetab andmete üleslaadimist määratud platvormidele, toetades kuni 4 andmekeskuse aadressi edastamist.

8. Väikese võimsusega disain. Pärast ajastatud kogumise seadistamist lülitub see mittemõõtmise ajal automaatselt puhkerežiimi, et vähendada energiatarbimist. Toetab automaatset ajastust ja kaugäratust.

9. Moodul toetab mitut kogumismeetodit, nagu reaalajas kogumine, üks kogumine, ajastatud kogumine, lävega käivitatud kogumine ja aktiivne üleslaadimine. Ajastatud kogumisintervalli parameeter on konfigureeritav (1min～24H) ja krüpteeritud kogumist saab automaatselt läbi viia vastavalt lävele. See toetab andmete automaatset salvestamist, kui võrk on lahti ühendatud. Sisseehitatud mälumaht toetab ajalooliste andmete salvestamist rohkem kui 1 aasta jooksul ja toetab võrguühenduseta edastamise/taasedastuse funktsioone.

10. Moodul integreerib päikesepaneeli ja sisseehitatud liitiumaku koos sisseehitatud päikeseenergia laadimise juhtahelaga, mis võimaldab pikaajalist andmete kogumist. Kord iga poole tunni tagant kogumise sagedusega võib see normaalselt töötada 30 järjestikuse pilvise ja vihmase päeva jooksul.

11. Lihtne kaasas kanda, kompaktne, vee- ja tolmukindel.

Tehnilised andmed

1. Toiteallika meetod: sisemine aku toiteallikas
2. Laadimispinge: DC5V
3. Mooduli kanalid:

JMZX-4GH-RTU: 1 × RS485 siini kogumiskanal, 4 × analoogsignaali kogumise kanalid

JMZX-8GH-RTU: 1 × RS485 siini kogumiskanal, 8 × analoogsignaali kogumise kanalid

4. Töötemperatuur: -30～+60℃
5. Tööniiskus: 0-95%RH
6. Moodul CH1-CH4/CH8 pääseb juurde sellistele anduritele nagu vibreeriva juhtme tüüp, induktiivne sagedusmoduleeritud tüüp, pinge tüüp, takistuse tüüp ja sageduse tüüp. Mõõtmise täpsus ja eraldusvõime on järgmised:

   Anduri tüüp	Mõõtmise täpsus	Resolutsioon
   Vibreeriv traat	Sagedus: ±0,2Hz; Temperatuur: 0,5℃	Sagedus: ±0,01Hz; Temperatuur: 0,1℃
   Induktiivne sagedusmoduleeritud nihkemõõtur	Nihe: 0,5%FS; Temperatuur: 0,5℃	Nihe: 0,1mm; Temperatuur: 0,1℃
   Standardne analoog	Pinge: 0,1%FS; Praegune: 0,1%FS	Pinge: <0,1mV; Voolutugevus: 0,5uA
   Vastupidavus	Takistuse väärtus: 10Ω	Takistuse väärtus: 0,1Ω

7. Kaitseaste: IP67

8. Energiatarve: Ooterežiim: <3mW; Töötab: <1,5W

9. Välised mõõtmed:

   JMZX-4GH-RTU: 106mm × 140mm × 70mm (va antenn)

   JMZX-8GH-RTU: 106mm × 140mm × 92mm (va antenn)
