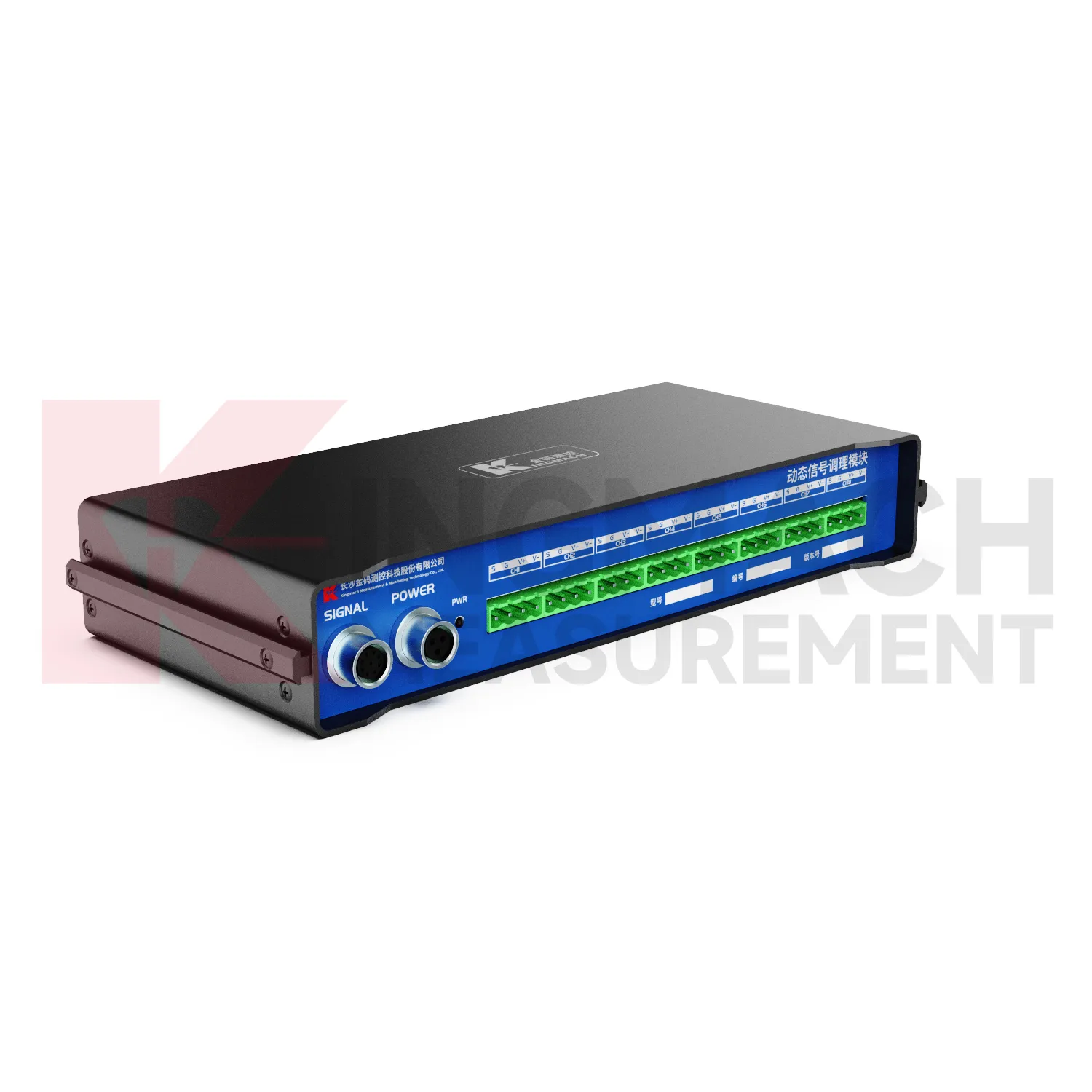

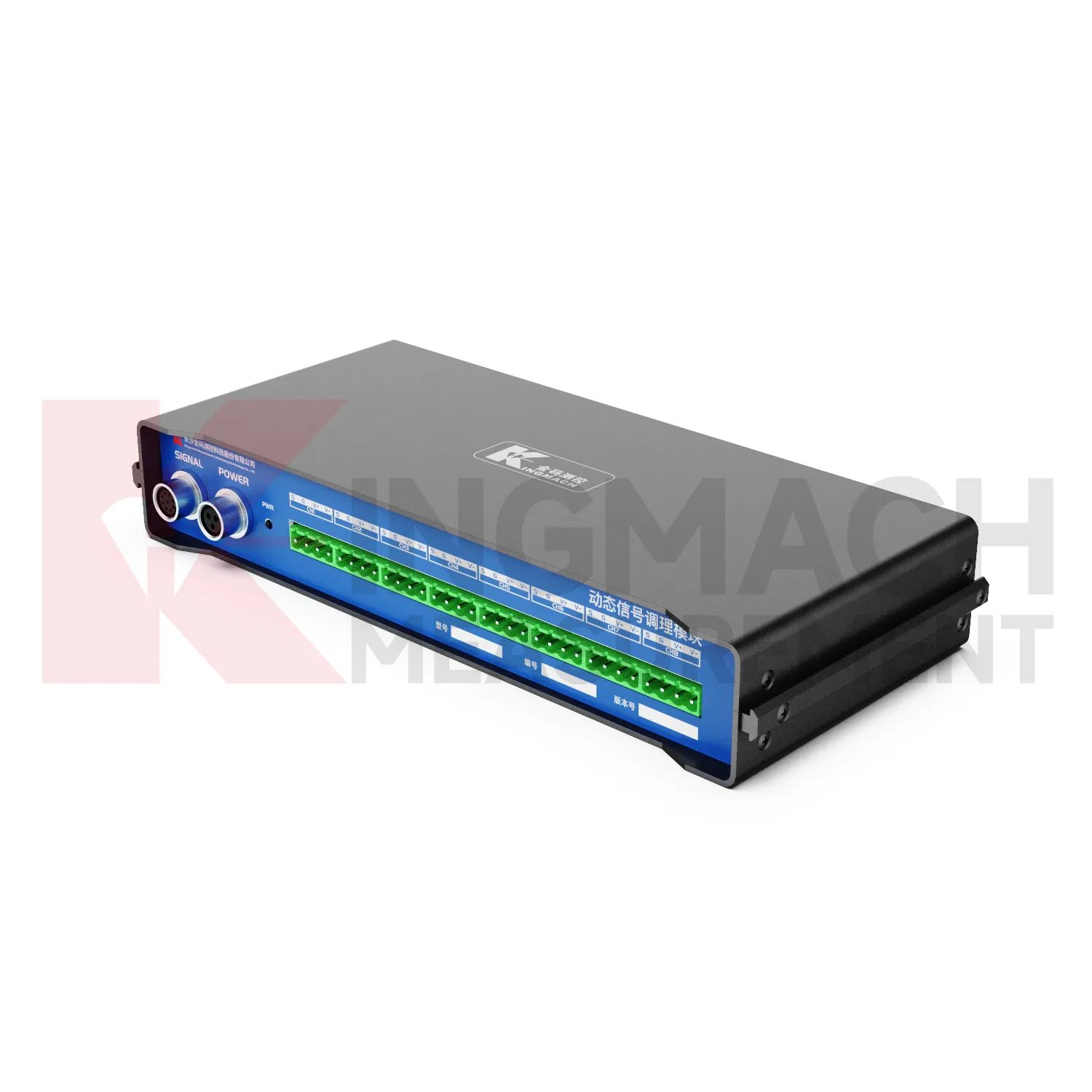

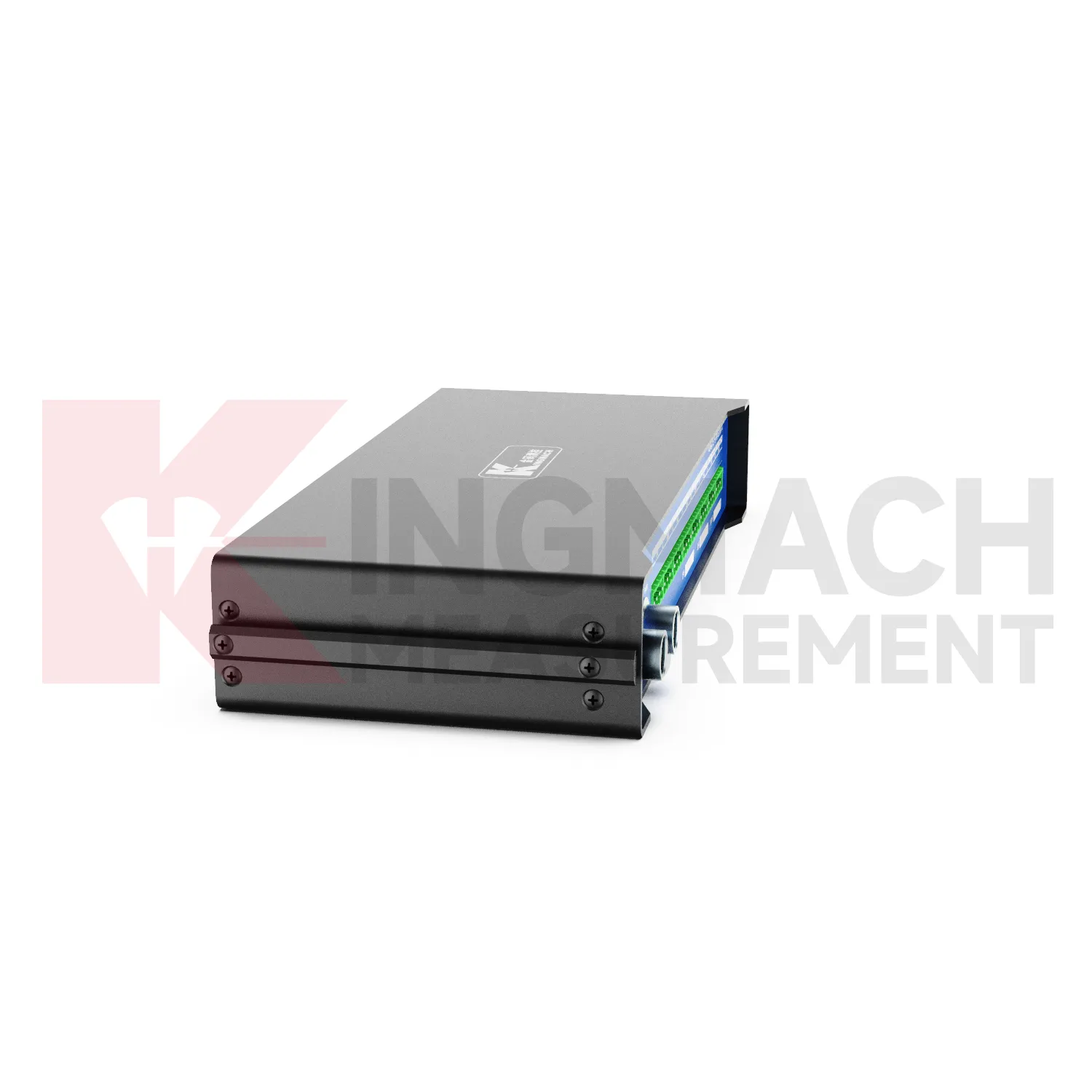

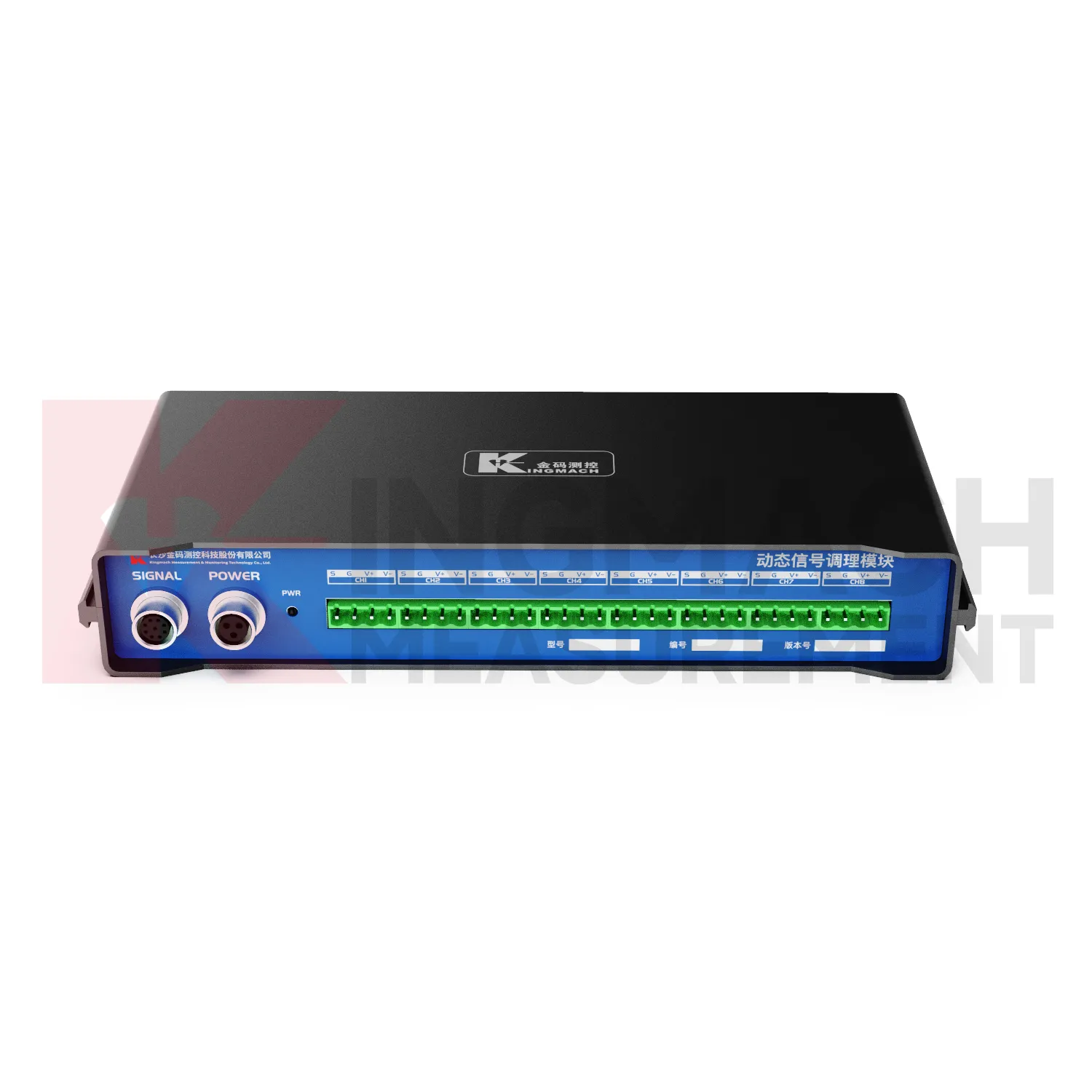

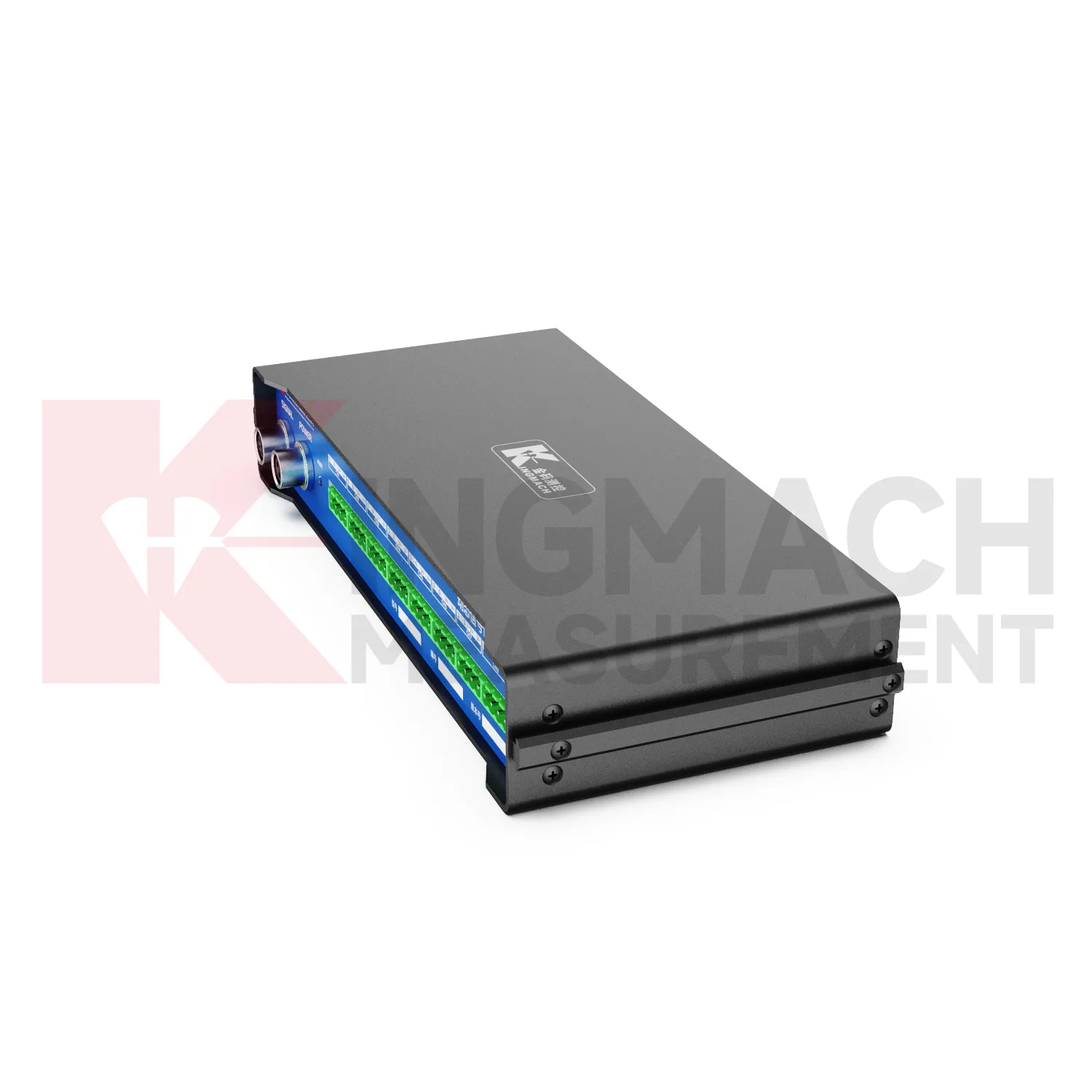

Dünaamiline signaali konditsioneerimismoodul JMYD-2008XTA

Üldine tooteteave

Toote äritingimused

Kirjeldus

Toote ülevaade:

Dünaamiline signaali konditsioneerimismoodul (mudel: JMYD-2008XTA) on seade füüsiliste suuruste, nagu deformatsioon, kiirendus, kiirus, nihe, kalde ja rõhuerinevus, mõõtmiseks. See integreerib sisemised signaali võimendusahelad, filtreerimisahelad ja 50 Hz tööstusliku sagedusega häirete summutamise ahelad, et muuta sisendsignaalid tõhusalt standardiseeritud pingesignaalideks.

Süsteemi funktsioonid:

· Ülilai pingesisend, mis toetab 9V-36V alalisvoolu toiteallikat.

· Dünaamiline ulatus: ≥130dB.

· 8-kanaliline sünkroonne diskreetimine kiirusega kuni 52 kSPS tagab signaali terviklikkuse.

· Igal kanalil on sõltumatu signaalitöötlussüsteem ja 24-bitine AD-muundur.

· Mitu valitavat sideliidest arvutiga, sealhulgas RS232 või Ethernet.

· Etherneti side abil toetab süsteem piiramatu kanalilaienduse ja paralleelse diskreetmise jaoks kaskaadrežiimi, võimaldades pikemat reaalajas katkematut mitme kanaliga signaali salvestamist arvutiga.

· Toetab Bluetoothi ​​sidet.

· Iga andmehõivekanal on varustatud LED-oleku indikaatoriga anduri oleku intuitiivseks jälgimiseks.

· Toode sisaldab intelligentset toitehaldust, mis võimaldab automaatset üleminekut vähese energiatarbega režiimile, kui süsteem on jõude (pole aktiivseid andmete hankimise ega töötlemise ülesandeid).

· Kasutab häirete tõhusaks summutamiseks elektrilist ja digitaalset filtreerimist.

· GPS-positsioneerimine võimaldab mugavat juurdepääsu seadme asukohale, hõlbustades täiustatud haldust.

· Täiustatud isolatsioonitehnoloogiad ja ratsionaalne maandus tagavad tugeva häiretevastase jõudluse, muutes süsteemi kasutatavaks seireks erinevates tehnilistes keskkondades.

Rakendused

See toode on loodud reaalajas automaatseks andmete kogumiseks, salvestamiseks, edastamiseks, aruandluseks ja andurite signaalide varajaseks hoiatamiseks geotehnilise inseneri ja ehitiste (nt veehoidlate tammid, sillad, tunnelid, nõlvad, lagunenud hooned ja kaevandused, tuumaelektrijaamad ja tsiviilrajatised) ohutusseireprojektides, pakkudes ehitus- ja operatiivjuhtidele andmetuge, mis on seotud ohutusega ning projektide hetkeseisu ja otsuste tegemise alusega.
