Tahke vs õõnes koormusandur: põhjalik juhend insenerivalikuks (jõuteed ja tüüpilised rakendused ja sertifitseerimisnõuded)

Valik tahke või õõnsa koormusanduri vahel on tõeline insenertehniline otsus. See ei ole võitlus toote omaduste üle. Põhiline erinevus seisneb selles, kuidas andurile jõudu sisestatakse. See koormustee määrab, kus iga tüüp töötab usaldusväärselt ja kus see paratamatult ebaõnnestub. See artikkel toimib otsustusvahendina. See põhjendab võrdlust pigem inseneriloogika kui kaubamärgieelistusega. Alustame sellest, mis iga andur tegelikult on. Sõnad "tahke" ja "õõnes" kirjeldavad kuju, kuid nad ei kirjelda funktsiooni.

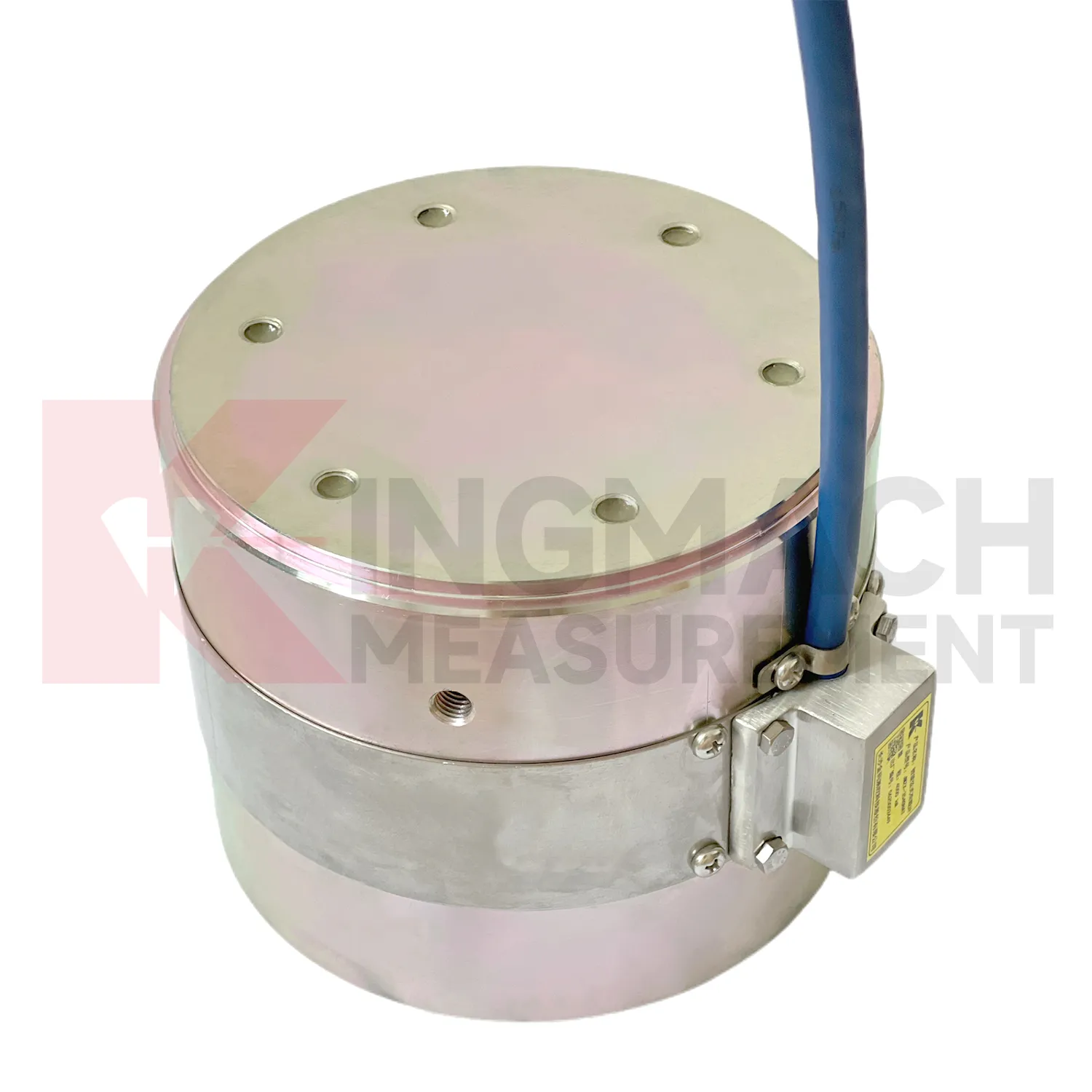

1. Mis on tahke koormusandur – ja kuidas see jõudu mõõdab?

Insenerid juba teavad, kuidas silinder välja näeb. Mida nad tõesti peavad mõistma, on koormuse tee läbi tahke keha. Tahke koormusanduri südamiku arhitektuur põhineb tahke korpusega silindrilisel surveelemendil. Elastsest terasest korpus deformeerub aksiaalse survekoormuse all ühtlaselt. Korpuse sees asuvad sisseehitatud vibreerivad traatnöörid. Need stringid tuvastavad mikrotüve selge sageduse muutusena.

Koormustee loogika on lihtne. Koormus siseneb ülemisele kandepinnale. See liigub läbi elastse elemendi kogu ristlõike. Lõpuks väljub see läbi alumise laagripinna. Rakk ise muutub struktuurseks sisendiks. See kannab füüsilist koormust.

Mitmest stringist koosnev disain arvutab kehas mitme mõõtepunkti näidud keskmised. Madalamate võimsusvahemike puhul kasutatakse 3 stringi disaini. Suuremate võimsusvahemike jaoks on vaja 6 stringiga disaini. See mitmestringiline keskmistamine annab Kingmach JMZX-34XX/35XX/36XXHAT seeria selle 0,5% FS täpsus. Vaatamata nõudlikele töökeskkondadele säilitab see selle täpsuse tohutus vahemikus 1000–10 000 kN.

Seadmel on nutikas HAT-kiip. See intelligentne kiip salvestab kalibreerimiskoefitsiendi natiivselt. See korrigeerib temperatuuri automaatselt sisseehitatud termistori kaudu. Samuti salvestab see kuni 600 mõõtmiskirjet. Andur jätab oma ajaloo meelde ka ilma ühendatud andmelogerita.

Töövahemik ulatub –30°C kuni +80°C. Lisaks on tahke elemendi ülekoormuse taluvus kuni 300–400% selle nimivõimsusest enne katastroofilist riket. See annab väga olulise ohutusvaru. Äkiline juhuslik ülekoormus on vaiade testimisel ja sillalaagrite rakendustes väga reaalne oht.

[Vaadake Kingmach JMZX-35XXHAT tahke koormusanduri täielikke tehnilisi andmeid]

2. Mis on õõneskoormusandur — ja mis muudab selle ehituslikult erinevaks?

Õõnest koormusandurit tuntakse ka kui rõngakujulist koormusandurit. Südamiku arhitektuur põhineb rõngakujulisel (rõngakujulisel) korpusel, millel on keskne ava. Konstruktsioonielement läbib raku keskpunkti. See element võib olla ankurvarras, tross või polt. Koormus kandub konstruktsioonielemendi mutrilt otse raku rõngakujulisele pinnale. Koormus ei sisene puurseina endasse.

Koormustee loogika erineb täielikult tahke lahtri omast. Koormus siseneb rõngakujulise laagripinna kaudu. Rõngakeha surub ühtlaselt ümber oma ümbermõõdu. Rõnga ümber on paigutatud mitu vibreerivat traatnööri. Need stringid arvutavad tihendussignaali keskmise. See mitme akordiga disain kompenseerib võimsalt väiksemat ekstsentrilist koormust. Ühest stringist koosnev disain lihtsalt ei talu ebaühtlaseid koormusi.

See mitme akordiga disain kasutab kolme akordi madalamatel vahemikel. See edeneb kuue akordini vahemikus 4000–8000 kN. See spetsiifiline arhitektuur võimaldab JMZX-3XXXHAT Õõnes koormusandur paigaldada pinge all olevale ankruvardale ilma lahtivõtmiseta. Varras läheb lihtsalt läbi. Pähkel kannab raku nägu. Järelevalve algab kohe.

Õõneselemendi kavandatud kasutusiga on 50 aastat. Elastne teraskorpus läbib mitmeetapilise stabiilsustöötluse, enne kui see tehasest lahkub. Sisemised vibreerivad juhtmed on valmistatud ülitugevast terasest. Tehnikud kinnitavad need juhtmed rahvusvahelise standardse keevitustehnoloogia abil. Need ei ole spetsifikatsiooni põhiväited. Need on olulised disainiotsused, mis on 20-aastastes tammide ohutusprogrammides olulised.

Sellel lahtril on topeltsertifikaat GB/T 13606-2007 ja DL/T 269-2022. Teine standard on spetsiifiline hüdro- ja energeetikale. See teeb sellest ainuõige valiku tammide ja hüdroenergia ankrute jälgimiseks.

[Vaadake JMZX-3XXXHAT õõnsa koormusanduri tehnilisi andmeid]

3. Tehnilised andmed kõrvuti: mida numbrid tegelikult tähendavad

Atribuut	Tahke koormusandur (JMZX-35XXHAT)	Õõneskoormuskamber (JMZX-3XXXHAT)	Mida see praktikas tähendab
Mahutavusvahemik	1000–10 000 kN	500–8000 kN (saadaval kohandatud)	Õõneselemendi alumine 500 kN sisendpunkt sobib väiksematele ankurvarrastele. Tahke rakk oleks siin ülemääratletud. Ülisuure võimsusega vaivundamentide testimiseks, mis ületab 8000 kN, võib Kingmach pakkuda kohandatud JMZX-36XXHAT tahkete koormusandurite lahendusi. Lisateabe saamiseks võtke julgelt ühendust meie tehnilise meeskonnaga.
Resolutsioon	0,1 kN (kõik mudelid)	0,1–1 kN (erineb mudeliti)	Tahke elemendi järjepidev 0,1 kN eraldusvõime hõlbustab vaiade täppistestimist. Õõneselemendi eraldusvõime 1 kN on vastuvõetav, kuna jälgitavad koormused on proportsionaalselt suured.
Mälu maht	600 plaati	800 plaati	Õõneselemendi suurem pardal olev salvestusruum peegeldab selle pikemaajalist kasutusprofiili aastakümnete pikkuse jälgimise jaoks.
Sertifikaadid	GB/T 13606-2007	GB/T 13606-2007 ja DL/T 269-2022	Täiendav hüdrotehniline standard (DL/T 269-2022) tagab projekti range vastavuse tammikeskkonnas.
Disaini kasutusiga	Määratlemata (sõltub rakendusest)	50 aastat	Õõneskamber on loodud pidevaks jälgimiseks. Tahket rakku kasutatakse tavaliselt ajutistes testimisfaasides.

Need numbrid pakuvad suurepäraseid juhiseid. Ent paljastavam küsimus on see, kuhu iga tüüp pärisprojektis tegelikult kuulub.

4. Kus tahked koormusandurid toimivad kõige paremini – ja miks

See jaotis selgitab, miks tahke elemendi spetsiifiline koormustee teeb selle õigeks valikuks. Me uurime arutluskäiku, mitte ainult kataloogimise funktsioone.

Vaiade koormuse testimine: Tahke koormusandur vaiade testimiseks sobib ideaalselt. Tahke kamber asetseb otse vaiapea ja laadimistungraua vahel. Täielik katsekoormus läbib otse raku keha. Tahke aine võime kanda konstruktsiooniliselt koormust on siin hädavajalik. Selle massiivne võimsus kuni 10 000 kN katab suurima läbimõõduga puurvaiad sillavundamentides.

Silla muuli laagripesa jälgimine: Lahter toimib laagrivirna sees struktuurse sisestusena. See peab kandma määramata aja tohutuid konstruktsioonikoormusi, samal ajal neid aktiivselt mõõtes. Tugeva korpuse survegeomeetria saab sellega suurepäraselt hakkama. Kingmachi tahkete koormuselementide võrdlusmõõtmed vastavad sujuvalt silla projekteerimiskoodide standardsetele laagriplaadi mõõtmetele.

Hüdraulilise tungraua jõu mõõtmine: Järelpingutustoimingud nõuavad ranget järelevalvet. Tahke rakk asub tungraua all. See mõõdab rakendatud jõudu reaalajas. See kinnitab, et kavandatud eelpinge saavutatakse tegelikult kohapeal. Insenerid ei saa tugineda lihtsalt tungraua rõhu arvutustele.

Ajutiste tööde koormuse jälgimine: Ehitusmeeskonnad jälgivad raketist, valetööd ja toestamist. Seireprogramm lõpeb, kui struktuur on valmis. Meeskond eemaldab instrumendid. Tahke elemendi kõrge ülekoormuse taluvus muudab selle tugevaks korduvkasutatavaks valikuks rasketes ehitusetappides.

Miks see läbivarda rakendustes ebaõnnestub?: Tahkel rakul puudub keskne ava. Seda ei saa varda või kaabli külge kinnitada. Insenerid ei saa seda lihtsalt kohandada. Kohandatud otsaliitmike loomine toob koheselt kasutusele ekstsentrilise laadimise. See kahjustab otseselt mõõtmise täpsust ja rikub andmeid.

[Vaata Kingmachi toodete tegelikke rakendusi konkreetsetes projektitüüpides]

5. Kus õõnsad koormuselemendid toimivad kõige paremini – ja miks

Õõnesrakk ei ole lihtsalt modifitseeritud tahke rakk. See on põhimõtteliselt erinev instrument. See on optimeeritud täiesti erineva laadimise geomeetria jaoks.

Ankurkaabli ja eelpingestatud kõõluste jälgimine: õõnsad koormusandurid paistavad siin. Varras või tross keerdub sujuvalt läbi keskava. Mutter või ankurplaat toetub rõngakujulisele pinnale. Rakk mõõdab tegelikku pingeeelset jõudu kõõluses. See ei mõõda pistiku sisendit. See mõõdab tegelikku jõudu konstruktsioonielemendis pärast lukustamist ja aja jooksul.

Kivipoltide ja maapealsete ankrute jälgimine: tunnelid, nõlvad ja tugiseinad toetuvad kivipoltidele. Õõneselement asub esmase paigaldamise ajal poldipea juures. See jääb sinna kogu konstruktsiooni eluea jooksul. Selle 50-aastane projekteerimisaeg vastab pikaajalise seireprogrammi kestusele. Väiksema läbimõõduga mudelid vastavad täpselt kivipoldi pea standardmõõtmetele.

Tammide ja hüdroenergia ankrute jälgimine: DL/T 269-2022 sertifikaat on Hiina hüdrotehnika standardite jaoks rangelt kohustuslik. See on range vastavusnõue. Õõneselemendi topeltsertifikaat katab selle juriidilise vajaduse. Tahke rakk ei vasta sellele konkreetsele hüdraulikastandardile.

Silla tugikaablite ja riputite jälgimine: moderniseerimise seireprogrammid on sageli suunatud olemasolevatele sildadele. Rõngakujuline kuju võimaldab hõlpsat paigaldada olemasolevatele kaablitele. Tehnikud vajavad juurdepääsu ainult ankru otsale. Paigaldamine ei nõua konstruktsioonielemendi lõikamist. See on hankeinseneride jaoks sageli otsustav tegur.

Miks see lihtsates laagrirakendustes ebaõnnestub: õõneselemendil on rõngakujuline geomeetria. See kuju koondab loomulikult koormuse kitsale rõngaslaagri pinnale. Selle asetamine lameda laagrivirna sisse ilma õige suurusega läbiva varda loob ebaühtlase pingevälja. Andur loeb seda pinget õigesti, kuid näit ei kajasta tegelikku laagrikoormust.

[Vaata Kingmachi toodete tegelikke rakendusi konkreetsetes projektitüüpides]

6. Installiloogika: mida iga tüüp saidi meeskonnalt nõuab

Installimisnõuded määravad lõpuks, kus projektid õnnestuvad või ebaõnnestuvad. Mõlemad vibreeriva traadist koormusanduri tüübid nõuavad objekti meeskonnalt suurt täpsust.

Tahkete elementide paigaldamise nõuded: tasased paralleelsed kandepinnad on absoluutselt vaieldavad. Vaid 1 mm pinna ebakorrapärasus 200 mm läbimõõduga raku esiküljel rikub andmed. See tutvustab tohutut, mõõdetavat ekstsentrilist koormust. Võistkonnad peavad standardpraktikana kasutama sfäärilisi istmete seibe. Enne esimese koormuse rakendamist peavad tehnikud kontrollima õiget joondust koormuse teljega.

Õõneskambri paigaldamise nõuded: puuri ja varda vahe peab täpselt vastama määratud tolerantsile. Keskvarras ei tohi kunagi puutuda kokku koormuse all oleva ava siseseinaga. Enne mutri pingutamist teostavad tehnikud paigalduse ankrupea juures. Uuesti paigaldamine pärast pingutamist on praktiliselt võimatu. Meeskond peaks vea parandamiseks kogu ankrust täielikult pingest vabastama.

Signaali järjepidevuse planeerimine: mõlemad koormusandurite tüübid kasutavad nutikat HAT-arhitektuuri. Need pakuvad suurepärast digitaalset pikamaaväljundit. Kuid tehnikud peavad paigaldamise ajal planeerima kaabli marsruudi andurist andmesalvestajani. Nad ei saa kaableid kergesti tagantjärele paigaldada. Maetud ja veealused kaablid nõuavad rasket soomustatud kaablit. Samuti nõuavad nad veekindlaid ühenduskarpe, mis on rangelt hinnatud täpse paigaldussügavuse jaoks.

Jagatud risk: mõlemad rakutüübid on varajaste vigade suhtes väga haavatavad. Paigaldamisel tehtud vigu ei saa hiljem ilma tõsise füüsilise sekkumiseta parandada. Täpne paigaldamine esimesel korral ei ole liigne projekteerimine. See on ainus võimalus.

7. Otsuste kontrollnimekiri: viis küsimust, mis viivad õige valikuni

Inseneridel on kitsad tähtajad. Kasutage seda kokkuvõtlikku otsustusvahendit oma hankestrateegia juhtimiseks.

1. küsimus – kas andurit peab läbima mõni konstruktsioonielement (varras, tross, polt)?
Jah: valige õõnes.
Ei: valige tahke.

2. küsimus – kas andur kannab täielikult struktuurilist koormust või tajub seda ainult?
Peab kandma täiskoormust sisemiselt: valige tugev.
Ainult taju (jõud kantakse üle kandepinna kaudu): valige üks tüüp, olenevalt küsimusest 1.

3. küsimus – kas see on ajutine test või alaline seireseade?
Ajutine katse/ehitusetapp: valige tahke.
Püsiv / pikaajaline SHM-programm: valige õõnes (50-aastase disainiga).

4. küsimus – kas projekt kuulub hüdrotehniliste või energeetikasektori standardite alla?
Jah: valige õõnes (DL/T 269-2022 sertifikaat).
Ei: kumbki tüüp vastab üldisele GB/T 13606-2007 standardile.

5. küsimus – milline on nõutav seirevõime?
Alla 500 kN: valige õõnes (saadaval on sisendmudelid).
10 000 kN või üle selle: valige tahke (õõnes ulatub tavaliselt 8 000 kN standardväärtuse juures, kuigi on olemas kohandatud valikud).

Kontrollnimekirja lõppmärkus: kui kaks või enam küsimust suunavad teie meeskonna vastassuunas, tehke kohe paus. Teie taotlus nõuab spetsialisti läbivaatamist. Kingmach pakub keerukate hübriidnõuete täitmiseks kohandatud konfiguratsioone.

Rakenduse geomeetria määrab anduri geomeetria

Tahked koormusandurid ja õõnsad koormusandurid ei ole kunagi konkureerivad tooted erinevate hinnapunktidega. Need on põhimõtteliselt üksteist täiendavad instrumendid, mis on loodud täiesti erinevatele koormusteedele. Projekti ainulaadne geomeetria määrab alati, milline andur on õige.

Paljud suuremahulised projektid nõuavad mõlemat tüüpi samaaegselt erinevates seirepunktides. Keeruline sillaprogramm võib kasutada laagripesades turvaliselt tahkeid elemente, rakendades samal ajal tugikaabli ankrutesse õõnsaid rakke.

Kas pole ikka veel kindel oma projekti jaoks õige lahenduse osas? Täitke allolev tehnilise konsultatsiooni vorm ja Kingmachi insenerid annavad 24 tunni jooksul kohandatud valikusoovitusi. [Kuva tahke koormuselemendi tooteleht] · [Kuva õõnsa laadimiselemendi tooteleht] · [Laadi alla täielik tehniline andmeleht (PDF)]
