Reaalajas tammide ohutuse hoiatused diferentsiaalrõhu veetaseme anduritega

2026-08-03

Tammide omanikud vajavad varasemat nähtavust tasemenihete, imbsurve muutuste ja suundumuste katkemise kohta, mis ilmnevad enne, kui tööprobleem muutub ohutussündmuseks. Diferentsiaalrõhu veetaseme andurid on kasulikud, kuna need jälgivad neid muutusi sisseehitatud, märgades ja raskesti ligipääsetavates seirepunktides.

Toimivas hoiatustöövoos on andur vaid esimene lüli. Näit peab jääma välitingimustes stabiilseks, liikuma puhtalt võtekihti ja jõudma tarkvarani, mis suudab seda võrrelda lävede, muutuse kiiruse reeglite ja lähedalasuvate instrumentidega. Just see muudab perioodilise kontrolli reaalajas tammi ohutushoiatusteks.

Ostjapoolse hinnangu puhul ei ole tegelik küsimus selles, kas andur suudab veetaset eraldi lugeda. Tegelik küsimus on selles, kas see suudab toetada usaldusväärseid hoiatusi sisseehitatud torude, äravoolupunktide, järelevalveta jaamade ja pikkade hooldusintervallide kaudu, tekitamata seejuures järelevalvemeeskonna jaoks täiendavat ebakindlust.

Tammide operaatorite jaoks on kõige kasulikum hoiatus harva üks kõrge näit. See on taseme- või imbsignaal, mis katkestab oma tavapärasest seosest veehoidla töö, sademete, äravoolu või konstruktsiooni liikumisega.

Miks on veetaseme signaalid tammide ohutusprogrammides olulised?

Tammiseireplaanis jälgitakse tavaliselt rohkemat kui veehoidla kõrgust. Operaatorid jälgivad ka imbrõhku, joone liikumist, äravoolu käitumist, allavoolu taset ja seda, kuidas need näidud liiguvad koos nihke, pragude laiuse või pingeandmetega. Üks väärtus võib tunduda normaalne, samas kui selle trend sademete, väljavoolu või tõusurõhu suhtes räägib teistsugust lugu.

Seetõttu vajab erksa loogika konteksti. Tõusev näit vundamendi veetaseme toru sees võib viidata imbumistee aktiivsemaks muutumisele. Rõhuvabastustoru muutus võib viidata drenaažitingimuste muutumisele. Mahuti taseme tõus tavatöö ajal võib olla vastuvõetav, kuid sama tõus koos ebatavalise siserõhu liikumisega väärib tähelepanu.

Töökindel tammiseireprogramm käsitleb veetaset, imbumist, deformatsiooni ja keskkonnaseiret seotud näitajatena. See vastab sellele, kuidas kogenud operaatorid praktikas riske loevad: hoiatusväärtus tuleneb korrelatsioonist, mitte ühest eraldi töötavast instrumendist.

Kuidas diferentsiaalrõhuandurid muudavad veepea kasutatavateks andmeteks

Diferentsiaalrõhu veetaseme mõõteriistad järeldavad vedeliku kõrgust rõhust. Välitingimustes teisendab andur mõõteelemendile mõjuva veepea digitaalseks tasemeväärtuseks. Kui paigaldus kasutab õhuga ühendatud kaablit, võib näit vähendada baromeetrilisi häireid ja reageerida kiiremini tegelikule veetaseme liikumisele.

See tööloogika sobib hästi tammitööga, kuna paljud seirepunktid on kitsad, sisseehitatud, märjad ja raskesti ligipääsetavad. Selle asemel, et toetuda sagedasele käsitsi sondeerimisele, võib seade jääda paigale ja anda teada veetaseme toru seest, drenaaži väljalaskeavast või hüdroloogilisest vaatluspunktist.

Juhtmega seirearhitektuuri jaoks Kingmachi oma JMYC-67XXAD seeria on paigutatud sügava imbsurve, reservuaari ja paisu veetaseme jälgimiseks, põhjavee jälgimiseks ja sisseehitatud torude paigaldamiseks. Selle RS485 väljund, IP68 kaitse, 0,1 mm eraldusvõime ja 0,2% FS täpsus on sellised üksikasjad, mida ostjad saavad kasutada olemasoleva hankimisahelaga sobivuse kontrollimisel.

Millest reaalajas tammihoiatused tegelikult sõltuvad

Hoiatust ei loo andur üksi. See sõltub läve disainist, omandamise usaldusväärsusest, side stabiilsusest ja võrdlusest lähedalasuvate instrumentidega. Praktikas kasutavad meeskonnad sageli kolme kihti reegleid: absoluutsed häireläved, muutuse kiiruse läved ja korrelatsioonikontroll sademete, veehoidla töö, imbumise või deformatsiooniandmete suhtes.

Näiteks võib reservuaari taseme tõus kavandatud tööakna ajal olla vastuvõetav. Kiire sisemise veetaseme tõus sisseehitatud vaatlustorus, eriti kui see on seotud ebanormaalse imbvoolu või tõusurõhuga, nõuab teistsugust reageerimist. Paremad reeglid vähendavad võimalust, et meeskonnad raiskavad aega valehäirete peale, jättes siiski puudu arenevast mustrist.

Siin on oluline ka ülejäänud süsteem. Kingmachi tammile orienteeritud tootekomplekt sisaldab JMZX-XXGH omandamise moodul ja seiretarkvara platvorm, mis on asjakohane, kuna hoiatuste kvaliteet sõltub sellest, kuidas andur, logija, edastuskiht ja visualiseerimispinn pidevas kasutuses koos käituvad.

Platvormivaated ülevaatamiseks ja häirete juhtimiseks

Kingmachi jälgimisplatvormi aegridade vaade mitme trendikõveraga.

Kingmachi seireplatvormi korrelatsioonianalüüsi vaade paariskõverate ja hajuvusdiagrammiga.

Kingmachi seireplatvormi läve häireseadete dialoog.

Kus diferentsiaalrõhu veetaseme mõõturid sobivad tammi instrumentide segusse

Diferentsiaalrõhu veetaseme seadmed on kõige tugevamad, kui ülesandeks on pidev tasemevaatlus torudes, hüdroloogilistes punktides või imbumisega seotud seirekohtades, kus stabiilne digitaalne väljund on oluline. Need on tavaliselt osa laiemast instrumentide kombinatsioonist, mitte eraldiseisvast vastusest.

Praktiline tamm võib kombineerida diferentsiaalrõhu veetaseme mõõturit veepea liikumise jaoks, vibreerivat traatpiesomeetrit pooride rõhu käitumise jaoks, nihkeandureid konstruktsiooni liikumiseks ja tarkvarakihti, mis seob andmed hoiatuslävedega. Kui saidil on kaugpunkte ilma mugava toite või kaablita, võib integreeritud juhtmevaba mudel vähendada välitööd ja lihtsustada kasutuselevõttu.

Järelevalveta veehoidlate või jõepunktide puhul JMYC-67XXAWL integreeritud mudel ühendab 4G DTU ja sisemise aku ühes pakendis. See võib muuta hoolduse planeerimise puhtamaks, kui projekt vajab vähem eraldiseisvaid põllukomponente.

Kuidas võrrelda juhtmega ja integreeritud diferentsiaalrõhu mudeleid

Kiireim viis valikute võrdlemiseks on vaadata pealkirjade vahemikust mööda ja sobitada iga mudel seirearhitektuuriga. Juhtmega RS485 instrument sobib paremini, kui tammil on juba kapid, logimisvõimsus ja stabiilne side magistraal. Integreeritud 4G-seade võib lühendada paigaldusaega hajutatud kohtades, kus kaeviku kaevamine ja toite suunamine aeglustaks projekti.

Hangete ülevaatamiseks peaks võrdlus jääma seotuks töömeetodiga. Kingmachi sarjas sobib JMYC-67XXAD liin juhtmega RS485 integratsiooni ja peene eraldusvõimega jälgimisega, samas kui JMYC-67XXAWL liin nihutab arutelu sisseehitatud 4G-side, sisemise liitiumtoite ja aku tööea suunas, mis muutub diskreetimisintervalliga. Need erinevused mõjutavad hoolduse planeerimist, varustrateegiat ja häiresageduse disaini.

Mudel	Parim sobivus	Signaali tee	Kasulikud avaldatud tehnilised andmed
JMYC-67XXAD	Traadiga tamm, veehoidla ja põhjaveepunktid, mis on seotud keskse kogumiskihiga	RS485	10 m / 20 m / 30 m mudelid, 0,1 mm eraldusvõime, 0,2% FS täpsus, IP68, DC 9-24 V
JMYC-67XXAWL	Kaug- või järelevalveta põllupunktid, kus eraldiseisev DTU ja jõuülekanne lisavad põllukoormust	Sisseehitatud 4G	10 m / 20 m / 30 m mudelid, 1 mm eraldusvõime, +/-0,1% FS täpsus, IP68, sisemine 3,6 V / 38 Ah aku

Paigaldusdetailid, mis kaitsevad hoiatuse kvaliteeti

Paljud halvad hoiatused on paigaldusprobleemid, mis on maskeeritud anduriprobleemidena. Kui veetaseme toru on ummistunud, õhutusrada on kahjustatud, kaabli käsitsemine on halb või võrdlusseisund on ebastabiilne, triivib andmevoog enne, kui keegi kinnitusmeetodit kahtlustab.

Ostjapoolse heakskiidu saamiseks paluge tarnijal määratleda toru suuruste ühilduvus, riputusmeetod, õhutatud kaablite kaitse, veekindel käsitsemine pistikutes, logija adresseerimine ja nulltriivi, korratavuse ja side kasutuselevõtu kontroll. See hoiab üleandmise seotuna väljakäitumisega, mitte ainult paberspetsifikatsiooniga.

Kui seirepunkt on kaugel, peaks kasutuselevõtu plaan määratlema ka proovivõtu intervalli, hoiatuste sageduse, aku vahetamise planeerimise ja selle, kuidas platvorm märgistab puuduvaid andmeid võrreldes ebatavaliste andmetega. Need on erinevad sündmused ja nende segamine tarkvarakihis tekitab tõeliste juhtumite ajal segadust.

Kuidas insenerid loevad ebanormaalseid suundumusi enne, kui need muutuvad hädaolukordadeks

Kasulik hoiatussüsteem ei oota äärmuslikku väärtust. See jälgib muutusi kalde, kestuse ja seotud kanalite vahel. Tammitööde puhul tähendab see sageli kontrollimist, kas sisemine veetaseme liikumine jälgib reservuaari normaalset tööd või eraldub sellest.

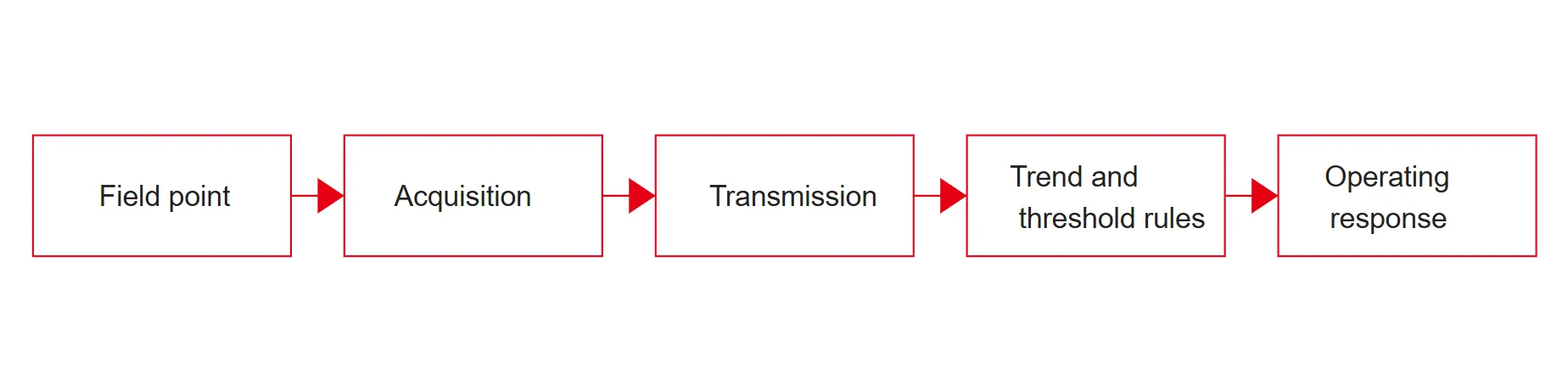

Joonis: andurid annavad sisendi häireahelasse; kasutuselevõtu- ja tööreeglid määravad kindlaks, kas see sisend muutub kasutatavaks hoiatuseks.

Kolm mustrit väärivad tavaliselt põhjalikku läbivaatamist: esiteks sisemise taseme püsiv tõus või imbsurve ilma ilmse reservuaari toimimise põhjuseta; teiseks, tavapärasest kiirem taastumine või vooluhulk pärast sademeid või heite muutusi; kolmandaks lahkarvamus lähedalasuvate veetasemete, imbumis- ja deformatsioonikanalite vahel, mis varem koos liikusid. Kõik need võivad viidata drenaažimuutustele, lokaalsele ummistusele või arenevale imbumisteele, mis vajab põllu kontrollimist.

Kui ostjad tarnijaid üle vaatavad, aitab see vaadata anduri andmelehest kaugemale ja uurida kogu seireahelat: salvestusruumi, trendiülevaatust, läve sätteid, kontrollikirjeid ja tarnija võimet toetada integreeritud kasutuselevõttu kohapeal. See laiem vaade on tavaliselt see, kus otsustatakse hoiatuste pikaajaline usaldusväärsus.

Hankekontrollid enne pakkumise avaldamist

Tammiprojektide puhul on parem pakkumine üles ehitatud pigem seirekohustusele kui üldisele veetaseme nõudele. Märkige, kas punkt asub sisseehitatud torus, rõhu vähendamise väljalaskeavas, põhjavee vaatluspunktis või avatud hüdroloogilises kohas. Lisage eeldatav vahemik, sidemeetod, võimsuspiirangud, logimise intervall, häire latentsus, juurdepääs hooldusele ja vajalik integratsioon olemasoleva tarkvara või logijatega.

Seejärel paluge tarnijal kaardistada need tingimused seadme tüübi, välitarvikute ja vastuvõtutestidega. Tõsine ülevaade peaks hõlmama eraldusvõimet, täpsust, veekindlust, töötemperatuuri, ülekoormustaluvust, sidevormingut ja pikaajalise hoolduse plaani. Samuti peaks see määratlema, milliseid näitu häirete jaoks kasutatakse ja milliseid säilitatakse peamiselt trendide tõlgendamiseks.

Kui võrdlete Kingmachi seadmeid, on mõttekas vaadata üle JMYC-67 seeria koos tammiga seotud kaasriistvaraga, nagu piesomeeter, hankimismoodul ja jälgimisplatvorm , seejärel viige tehniline ja kaubanduslik arutelu pakkumise kanali kaudu. See hoiab RFQ seotud kogu hoiatusahelaga, mitte ühe komponendiga.

RFQ üksus	Miks see on oluline
Seirepunkti tüüp	Kinnitab, kas tarnija sobitab torupaigaldise, imbsurve, reservuaari taseme või kaughüdroloogilise töö
Signaali- ja toiteplaan	Määrab, kas RS485 või sisseehitatud 4G sobib paremini ja kas aku planeerimine on realistlik
Häire loogika	Takistab üleandmist, kui töötlemata näidud on olemas, kuid kasutatavas lävestruktuuris pole kokku lepitud
Hooldusjuurdepääs	Kujundab kaablite marsruutimise, korpuse vajadused, aku intervalli ja varuplaneerimise
Platvormi integreerimine	Vähendab luhtunud andmete ohtu, mis ei jõua kunagi hoiatuspaneelile

Enne esimese anduri paigaldamist planeerige häirekett

Kui teie tammi või veehoidla projekt vajab diferentsiaalrõhu veetaseme jälgimist, alustage seirepunkti paigutuse, andmetee ja häirereeglitega koos. See muudab JMYC-67 seeria instrumentide, nendega seotud piezomeetri ja hankimisriistvara ning platvormi integreerimise nõuete võrdlemise ühes vestluses lihtsamaks.

KKK

Kas diferentsiaalrõhu veetaseme andurit saab kasutada nii reservuaari taseme kui ka sisemise paisu jälgimiseks?

Jah, kui paigaldusviis ja vahemik ühtivad jälgimispunktiga. Kingmachi avaldatud materjalid kirjeldavad kasutamist veehoidlate ja tammide veetaseme jälgimisel, põhjavee seirel ja sisseehitatud torude paigaldamisel. Ostjad peaksid künniste määratlemisel siiski eraldama avatud veevaatluse sisemise imbumise või pooride rõhuga seotud ülesannetest.

Mis vahe on juhtmega mudelil ja integreeritud juhtmeta mudelil?

Juhtmega mudel sobib RS485-põhisele kollektsioonile. Integreeritud JMYC-67XXAWL lisab 4G-side ja sisemise akutoite, mis võib kaugpunktide riistvara vähendada. Parem sobivus sõltub saidi võimsusest, side- ja hooldustingimustest.

Kas millimeetritaseme näidud on piisavad häirete automaatseks loomiseks?

Resolutsioonist üksi ei piisa. Hoiatuste kvaliteet sõltub ka paigalduskvaliteedist, läve kujundusest, proovivõtu intervallist, puuduvate andmete käitlemisest ja võrdlusest lähedalasuvate kanalitega (nt imbumine, sademed või nihked). Peene eraldusvõimega andur vajab ikkagi distsiplineeritud reeglistikku.

Kui sageli peaks paisu veetaseme seirepunkt andmeid esitama?

See sõltub riskitasemest, eeldatavast muutuse määrast ja energiastrateegiast. Integreeritud JMYC-67XXAWL tooteandmetes muutub aku tööiga koos proovivõtu intervalliga. Kiirem aruandlus pikendab reageerimisaega, kuid suurendab side- ja energiavajadust, seega tuleks intervall olla vastavuses saidi hoiatuseesmärkidega.

Mida peaksid ostjad kasutuselevõtmisel küsima?

Küsige paigalduskirjeid, sidekontrolle, lähtenäitu, korratavuse kontrolle, läve seadistamise märkmeid ja selget vahet andurite häirete, side katkemise ja hoolduse meeldetuletuste vahel. Need üksused muudavad hilisemad hoiatusülevaatused palju usaldusväärsemaks.
